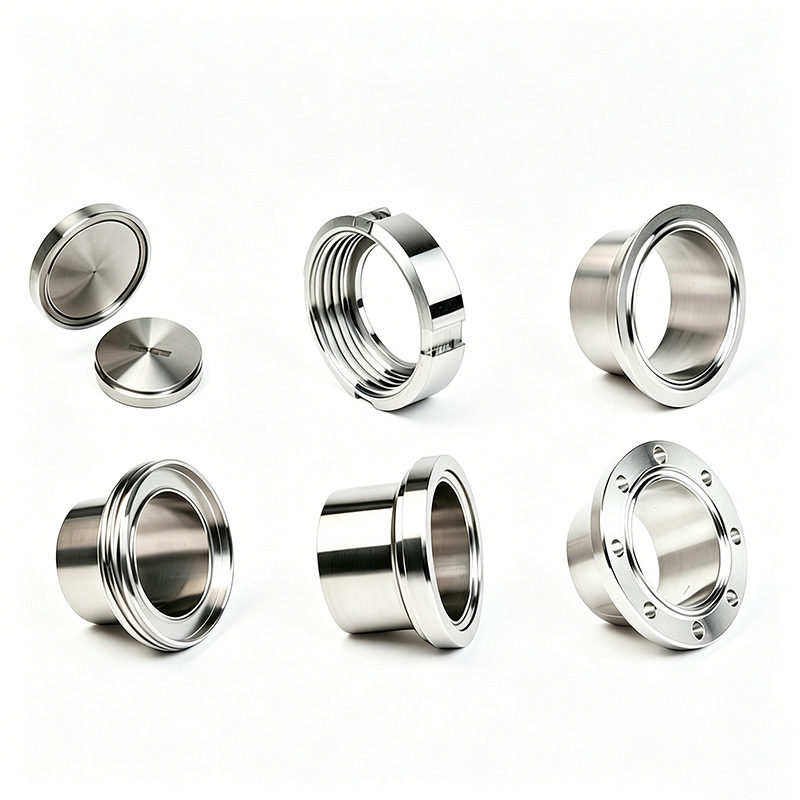

DIN 11864 Aseptische Armaturen

DIN 11864: Aseptisches Fittings

Die aseptischen Armaturen der DIN 11864-Serie stellen die erstklassige hygienische Verbindungslösung für die Pharma-, Biotech- und Lebensmittelindustrie dar, die speziell für CIP/SIP-Prozesse mit totraumfreier Konstruktion, sterilem Service und hochreinen Fluidhandling-Anforderungen entwickelt wurde.

Typische Anwendungsszenarien:
Pharmazeutika: Wasser für die Injektion (WFI), reiner Dampf, API-Synthese und aseptische Abfüllprozesse
Biotechnologie: Zellkultur-, Fermentations-, Chromatographie- und Pufferaufbereitungssysteme
Lebensmittel & Getränke: Hochwertige Milchprodukte, Fruchtsaft, Bier und aseptische Verpackungen
Feine Chemikalien: Hochreine Reagenzien, kosmetische Rohstoffe und elektronische Chemikalien

Serienklassifizierung:
DIN 11864-1: Unionsbauart
DIN 11864-2: Flansche
DIN 11864-3: Klemmbeschläge

Erhältlich mit Schweißenden, die den DIN11866-Spezifikationen entsprechen, um unterschiedlichen Dimensionsanforderungen gerecht zu werden: Serie A (DIN-Norm), Serie B (ISO-Norm), Serie C (ASME-BPE-Norm).

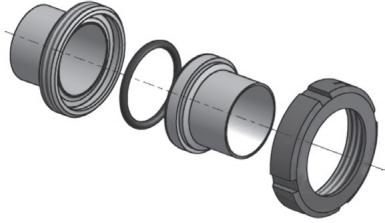

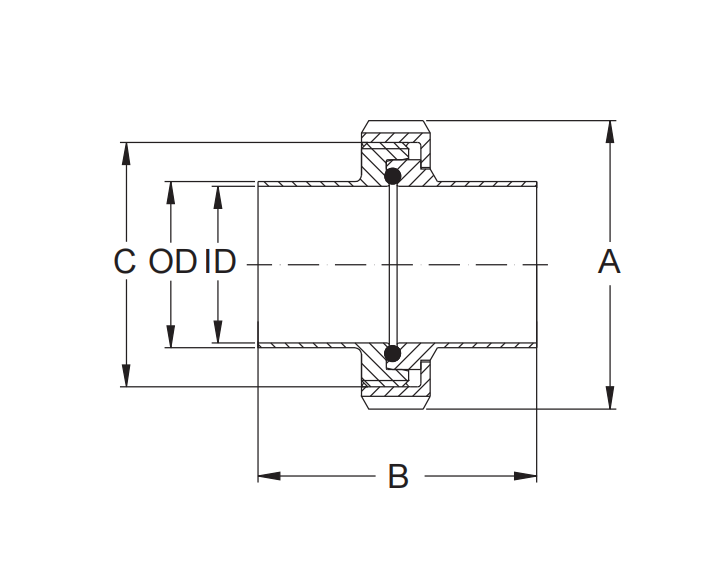

DIN 11864-1: Unionsbauart
Gesamtabmessung: Schweißenden nach DIN 11866 Serie A (DIN-Norm)

DN	ID(mm)	OD(mm)	A(mm)	C(mm)	B(mm)
DN10	10	13	38	Rd 28 x 1/8	76
DN15	16	19	44	Rd 34 x 1/8	76
DN20	20	23	54	Rd 44 x 1/6	76
DN25	26	29	63	Rd 52 x 1/6	77
DN32	32	35	70	Rd 58 x 1/6	88
DN40	38	41	78	Rd 65 x 1/6	88
DN50	50	53	92	Rd 78 x 1/6	89
DN65	66	70	112	Rd 95 x 1/6	113
DN80	81	85	127	Rd 110 x 1/4	117
DN100	100	104	148	Rd 130 x 1/4	120

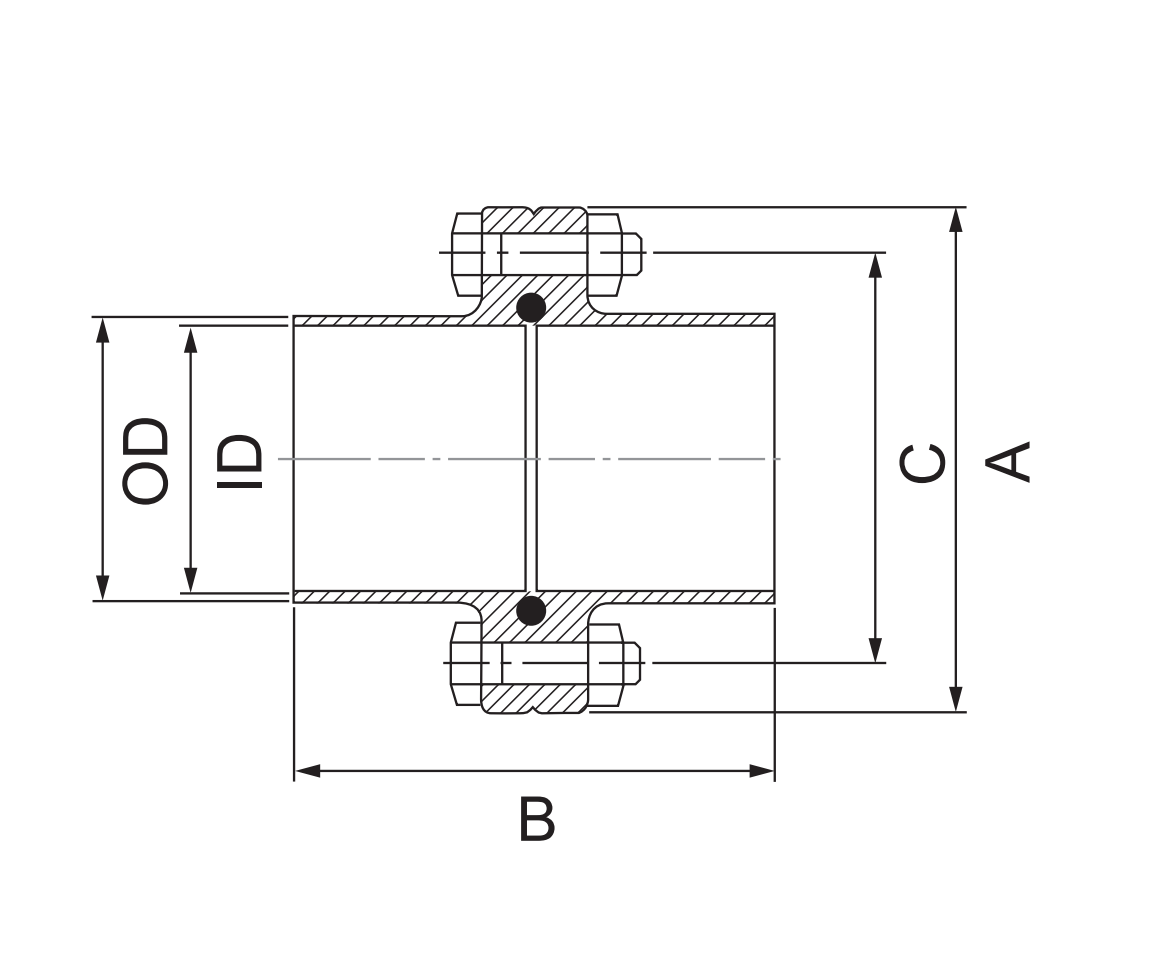

DIN 11864-2: Flansche
Gesamtabmessung: Schweißenden nach DIN 11866 Serie A (DIN-Norm)

DN	ID(mm)	OD(mm)	A(mm)	C(mm)	B(mm)	(mm)
DN10	10	13	54	37	80	4/M8 x 30
DN15	16	19	59	42	80	4/M8 x 30
DN20	20	23	64	47	80	4/M8 x 30
DN25	26	29	70	53	80	4/M8 x 30
DN32	32	35	76	59	90	4/M8 x 30
DN40	38	41	82	65	90	4/M8 x 30
DN50	50	53	94	77	90	4/M8 x 30
DN65	66	70	113	95	108	8/M8 x 30
DN80	81	85	133	112	116	8/M10 x 35
DN100	100	104	159	137	116	8/M10 x 40
DN125	125	129	183	161	120	8/M10 x 40
DN 150	150	154	213	188	120	8/M12 x 50

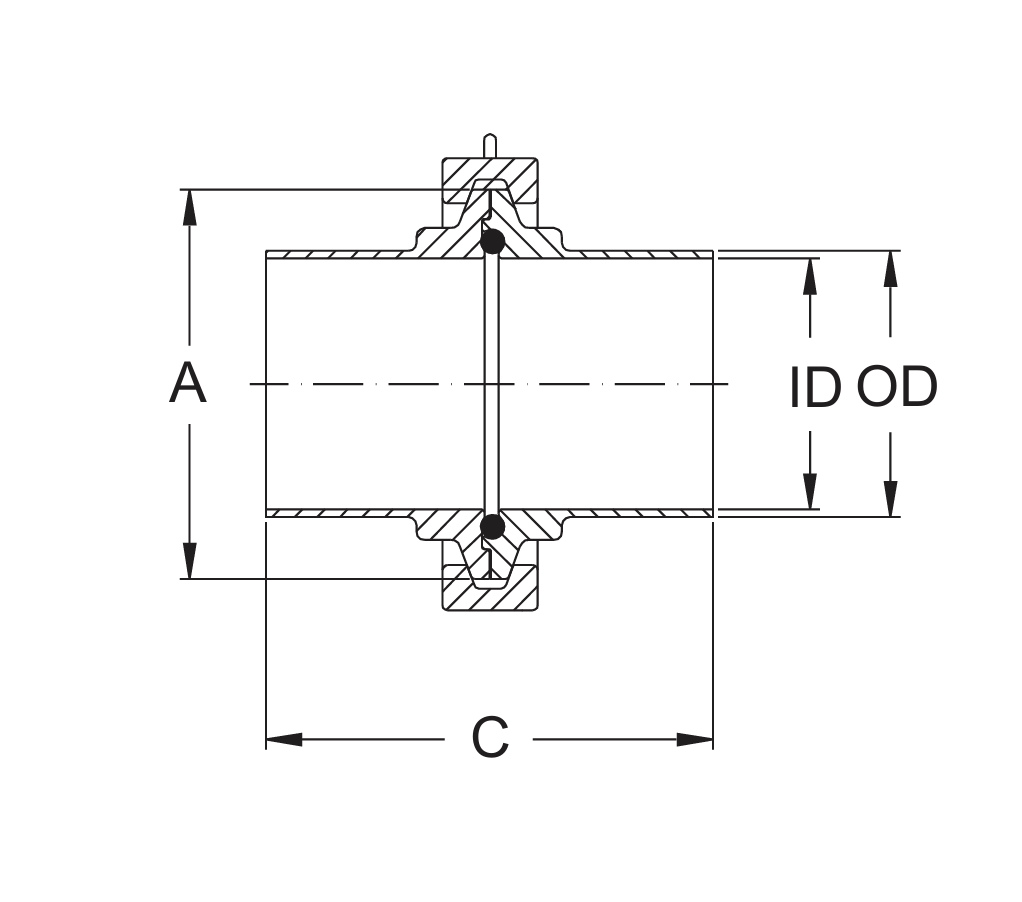

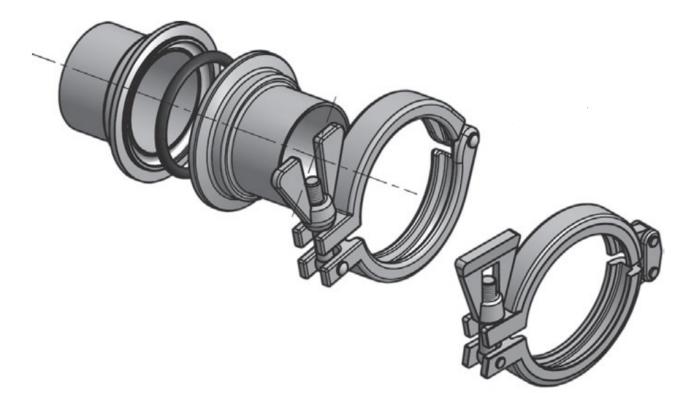

DIN 11864-3: Klemmbeschläge
Gesamtabmessung: Schweißenden nach DIN 11866 Serie A (DIN-Norm)

DN	ID(mm)	OD(mm)	A(mm)	C(mm)
DN10	10	13	34	76
DN15	16	19	34	76
DN20	20	23	50.5	76
DN25	26	29	50.5	77
DN32	32	35	50.5	88
DN40	38	41	64	88
DN50	50	53	77.5	89
DN65	66	70	91	113
DN80	81	85	106	117
DN100	100	104	130	120
