Hochtemperatur-Schutzschlauchlösung für industrielle 3D-Drucker-Pneumatikröhren

1. Anwendungshintergrund

Industrielle 3D-Drucker werden zunehmend in Anwendungen eingesetzt, die Dauerbetrieb, Hochtemperaturverarbeitung und komplexe interne mechanische Strukturen erfordern.

Im Vergleich zu Desktop-3D-Druckern enthalten industrielle Systeme in der Regel mehrere pneumatische Schaltungen für:

• Luftunterstützte Kühlung
• Pneumatische Aktoren
• Materialzufuhrvorrichtungen
• Hilfssteuerungen

Bei diesen Systemen wird der Innenschlauch häufig in der Nähe von wärmeerzeugenden Bereichen installiert, obwohl das Luftrohr selbst die Wärmequelle möglicherweise nicht direkt berührt, kann eine langfristige Exposition gegenüber erhöhten Temperaturen und mechanischer Reibung die Zuverlässigkeit des Betriebs beeinträchtigen.

Ein Kunde, der sich auf industrielle 3D-Druckgeräte spezialisiert hat, benötigte eine zusätzliche Schutzschicht für bestehende Silikon- und TPU-Pneumatikröhren.

Das Ziel war klar:

• Verbesserung des Wärmeschutzes
• Verringerung des Oberflächenverschleißes
• Behalten Sie die Schlauchflexibilität bei
• Vermeiden Sie eine Neugestaltung des bestehenden pneumatischen Systems

2. Anforderungen an Kundenanwendungen

Kundenindustrie

Industrieller 3D-Druckerhersteller

Anwendungsort

Innerhalb der Maschinenstruktur / Gerätekammer

Bestehende Rohrleitungen

• Silikon-Pneumatikschlauch
• TPU-Pneumatikrohr

Arbeitsbedingungen

3. Engineering Challenge

Schutz von pneumatischen Röhren ohne Beeinträchtigung der Flexibilität

In Industrieanlagen müssen Schutzlösungen mehrere Faktoren ausgleichen.

Ein starres Metallschild kann Hitzebeständigkeit bieten, aber es schafft Installationsbeschränkungen:

• Schwieriges Routing
• Begrenzte Biegefähigkeit
• Erhöhte Montageaufwand

Eine weiche Schutzhülse wird oft bevorzugt, wenn Schläuche gekrümmten Bahnen in kompakten Geräten folgen müssen.

Die Herausforderung bestand darin, ein Material auszuwählen, das Folgendes bieten könnte:

• Wärmeschutz
• Mechanische Haltbarkeit
• Flexible Installation
• glatte Außenfläche

4. Empfohlene Lösung

CJAN TCS Transparent Silicon Cover Hose

Basierend auf den Anwendungsbedingungen empfahl CJAN:

Transparent Silicon Cover Hose TCS

Produktlink:

https://www.cjanfluid.com/products/teflon-hoses/transparent-silicone-cover-tcs.html

Der TCS-Schlauch wird extern über dem vorhandenen Silikon- oder TPU-Pneumatikschlauch installiert, wodurch eine zusätzliche Schutzschicht entsteht.

Antragsstruktur

Bildbeschreibung

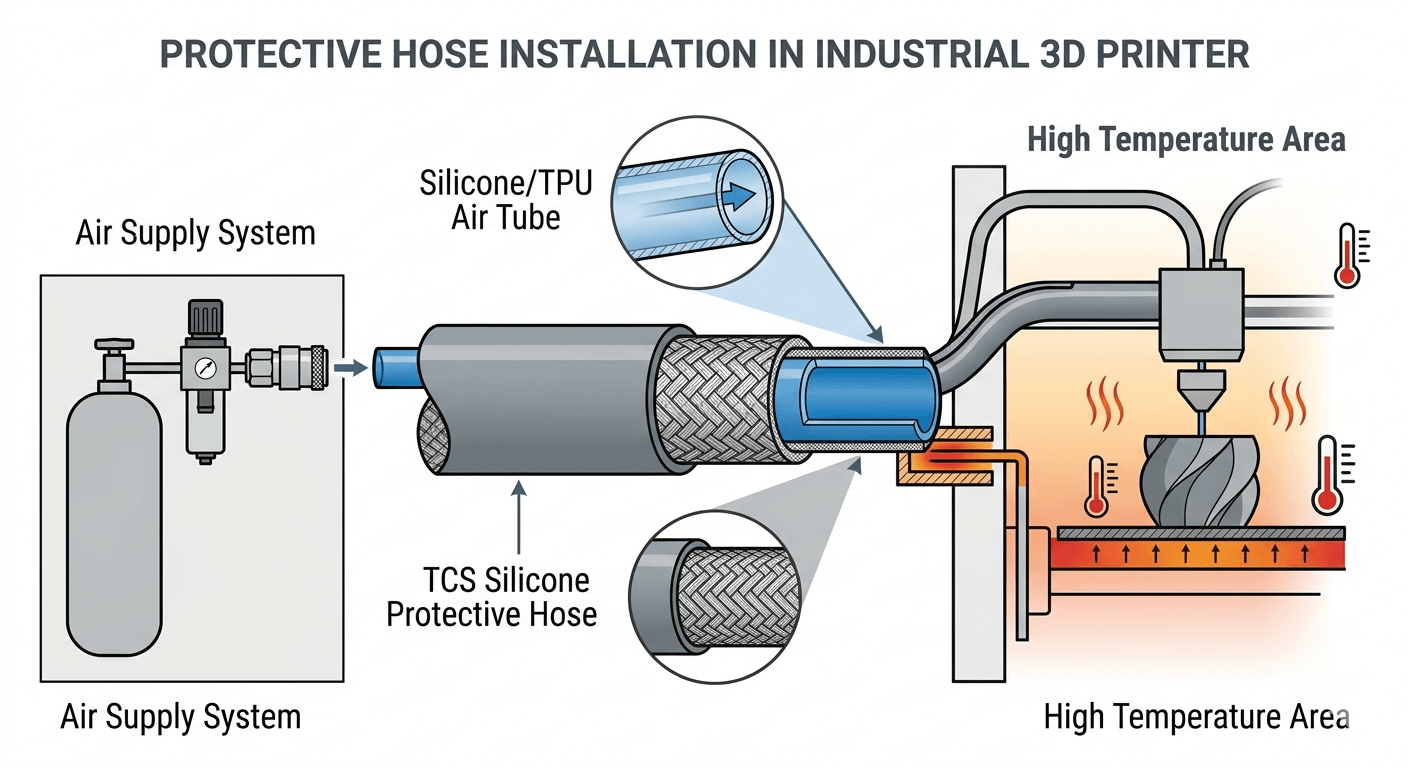

Abbildung 1. Schutzstruktur des 3D-Drucker-Pneumatikschlauchsystems

Struktur:

Hochtemperaturbereich



        ↓



CJAN TCS Schutzschlauch

(Glatte Außenschicht)



        ↓



Silikon/TPU-Pneumatikröhre



        ↓



Luftversorgungssystem

Die äußere Schutzschicht trägt dazu bei, die direkte Wärmeeinwirkung und mechanische Schäden zu reduzieren und gleichzeitig die für die Installation von Geräten erforderliche Flexibilität beizubehalten.

5. Warum TCS Schutzschlauch wählen?

5.1 Flexibler Wärmeschutz

Der Kunde benötigte keine Vakuumbeständigkeit, sondern vor allem Schutz vor nahe gelegenen Wärmequellen.

TCS bietet eine praktische Lösung für Anwendungen, bei denen:

• Wärmeexposition ist intermittierend
• Der Raum ist begrenzt
• Rohrbewegung existiert

5.2 Glatte und verschleißfeste Oberfläche

Innerhalb von Industrieanlagen können Schläuche Kontakt haben mit:

• Maschinengestelle
• Kabelträger
• bewegliche Teile

Eine glatte Außenfläche hilft, die Reibung zu reduzieren und die Haltbarkeit während des Betriebs zu verbessern.

5.3 Bestehende pneumatische Rohre schützen

Anstatt das ursprüngliche Silikon- oder TPU-Rohr zu ersetzen, bietet das Hinzufügen eines externen Schutzschlauchs:

• Geringere Änderungskosten
• Schnellere Installation
• Leichtere Wartung

5.4 Geeignete Flexibilität für die Montage von Geräten

Industrielle Geräte erfordern oft eine komplexe Rohrführung.

Flexible Schutzschläuche ermöglichen Ingenieuren:

• Befolgen Sie bestehende Layouts
• Verringerung der Installationsschwierigkeiten
• Behalten Sie kompakte Designs

6. Erwägungen zur technischen Auswahl

Bei der Auswahl eines Schutzschlauchs für 3D-Druckgeräte sollten Ingenieure Folgendes bewerten:

Für diese Anwendung benötigte der Kunde Schutz statt Drucktransport, was einen flexiblen Schutzabdeckungsschlauch zu einer effizienten Lösung machte.

7. Anwendungsvorteile

8. Schlussfolgerungen

Für industrielle 3D-Druckerhersteller wird der Innenschlauchschutz bei der Geräteentwicklung oft übersehen.

Ein richtig ausgewählter Schutzschlauch kann die Zuverlässigkeit des Systems verbessern, indem er die Auswirkungen von:

• Wärmeexposition
• Mechanische Reibung
• Installationsbelastung

CJAN TCS Transparent Silicone Cover Hose bietet Geräteentwicklern eine flexible Schutzlösung für pneumatische Silikon- und TPU-Schläuche, die in anspruchsvollen industriellen Umgebungen eingesetzt werden.
