GLOBALLiquid Cooling Schlauch Routing: Wie man Knicke und übermäßige Biegung vermeidet
Die Auswahl des Flüssigkeitskühlschlauchs endet nicht, wenn das Schlauchmaterial, der Durchmesser und die Druckklasse gewählt wurden.
Die Art und Weise, wie der Schlauch installiert wird, kann genauso viel praktische Bedeutung haben.
In einem KI-Rechenzentrum können Kühlschläuche CDUs, Krümmer, Kühlplatten und andere Komponenten in einer relativ kompakten Rack-Umgebung verbinden, der Platz ist begrenzt, die Ausrüstung kann während der Wartung bewegt werden und der Schlauch muss möglicherweise enge Installationspfade aufnehmen, ohne in eine ungeeignete Form gezwungen zu werden.
Ein auf Papier technisch geeigneter Schlauch kann immer noch schlecht funktionieren, wenn er mit übermäßiger Biegung, Verdrehung, Kompression oder mechanischer Belastung geführt wird.
Ein gutes Routing hat daher zwei Ziele:
- Halten Sie den erforderlichen Kühlmittelflussweg aufrecht.
- Halten Sie den Schlauch innerhalb seiner mechanischen Einbaugrenzen.
1. Warum Schlauch Routing Angelegenheiten in AI Data Centers
Flüssigkeitskühlsysteme arbeiten als angeschlossene Hydraulikkreisläufe.
Der Schlauch ist nur ein Teil dieser Schaltung, aber sein Routing beeinflusst mehrere Faktoren auf Systemebene.
Schlechtes Routing kann dazu beitragen:
- Übermäßiges Biegen
- Knicken
- Verdrehen
- Mechanische Beanspruchung der Armaturen
- Oberflächenabrieb
- Verengter Strömungsbereich
- Höherer Druckverlust
- Schwierigere Wartung
Diese Probleme sind besonders in KI-Serverumgebungen mit hoher Dichte relevant, in denen viele Kühlmittelverbindungen in einem kleinen physischen Raum installiert werden können.
2. Beginnen Sie mit dem kompletten Kühlkreislauf
Die Schlauchführung sollte als Teil des gesamten Kühlkreislaufs und nicht als isolierter Rohrweg betrachtet werden.
Ein typischer Flüssigkeitskühlkreislauf kann Folgendes umfassen:
- Kühlmittelverteilungseinheit (CDU)
- Manifold
- Versorgungsleitung
- Serverseitige Verbindungen
- Kalte Platten
- Rücklaufleitung
Der Schlauchweg sollte um die Positions- und Bewegungsanforderungen dieser Komponenten herum geplant werden.
Z.B. Zwingen eines Schlauchs, um schlechte Ausrichtung zwischen einem Krümmer und einer kalten Platte auszugleichen, kann unnötige mechanische Spannung verursachen.

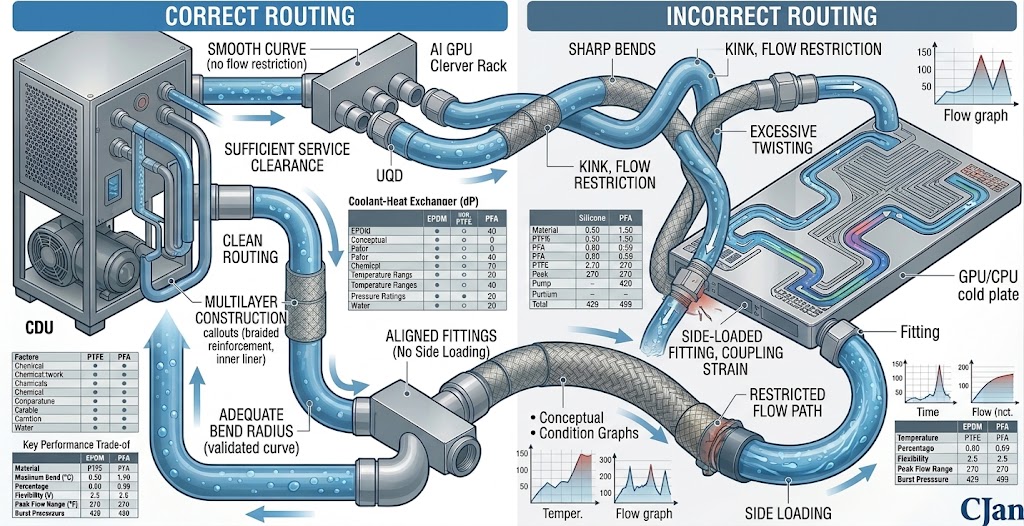

3. Vermeiden Sie scharfe Beugungen
Eines der einfachsten Routing-Prinzipien ist es, scharfe Richtungsänderungen zu vermeiden.
Ein flexibler Schlauch kann sich biegen, aber Flexibilität bedeutet nicht, dass der Schlauch in den kleinstmöglichen Raum gefaltet werden sollte.
Eine scharfe Biegung kann die effektive Strömungsfläche reduzieren und die lokale mechanische Belastung erhöhen.
Anstatt einen engen Winkel zu erzeugen, verwenden Sie eine glatte Kurve, die innerhalb des vom Schlauchhersteller angegebenen Mindestbiegeradius bleibt.

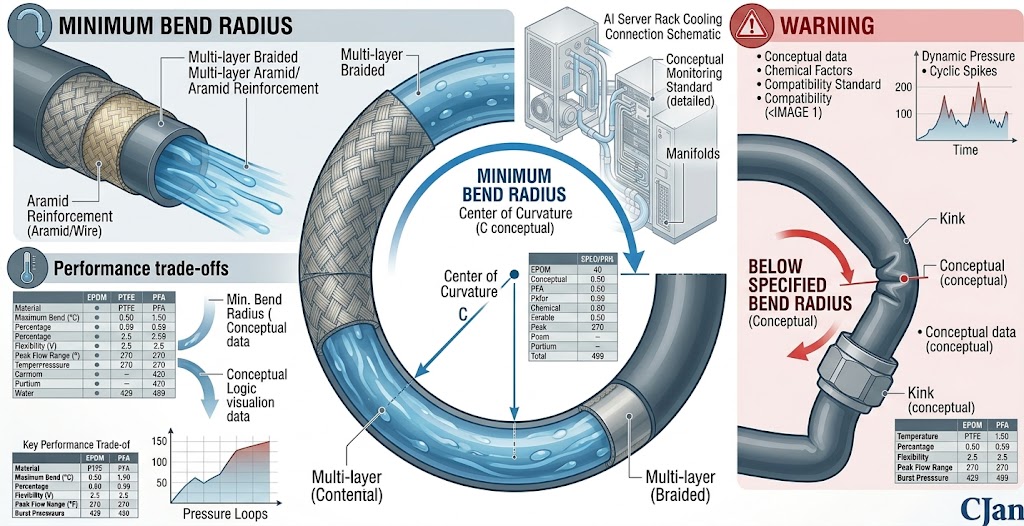

4. Einhaltung des Mindestbiegeradius
Jeder flexible Schlauch hat einen minimalen Biegeradius, der mit seiner Konstruktion verbunden ist.
Der Mindestbiegeradius sollte als Einbauanforderung und nicht als Vorschlag betrachtet werden.
Wenn ein Schlauch unterhalb seiner angegebenen Grenze gebogen wird, kann die Schlauchkonstruktion zusätzliche mechanische Belastung erfahren.
Die Wirkung hängt vom Schlauchmaterial, der Verstärkung, der Konstruktion und den Betriebsbedingungen ab.
Für eine ausführlichere Diskussion siehe:
Liquid Cooling Hose Bend Radius: Warum Flexibilität in AI Server Racks wichtig ist .
5. Flexibilität nicht mit unbegrenzter Biegefähigkeit verwechseln
Flexible Schläuche werden oft gewählt, weil sie einfacher zu installieren sind als starre Schläuche.
Flexibilität hat jedoch praktische Grenzen.
Ein Schlauch kann flexibel genug sein, um eine Serverkomponente zu leiten, während er immer noch einen relativ großen Biegeradius benötigt.
Diese Unterscheidung ist wichtig, wenn kompakte AI-Server-Kühlbaugruppen entworfen werden.
6. Kinken vermeiden
Ein Knick tritt auf, wenn sich der Schlauch in einer Weise biegt, die einen lokalisierten Zusammenbruch oder eine starke Verformung seines normalen Querschnitts verursacht.
Knicken ist aus zwei Gründen unerwünscht.
Erstens kann er den inneren Strömungskanal verändern.
Zweitens kann es eine konzentrierte mechanische Verformung in der Schlauchstruktur erzeugen.
Potenziell problematische Standorte sind:
- Unmittelbar hinter Beschlägen
- Durchbrüche in der Nähe von Racks
- Bei Mehrfachverbindungen
- Bei kalten Platten
- An scharfen Schrankecken
7. Den Schlauch nicht verdrehen
Biegen und Verdrehen sind nicht dasselbe.
Ein Schlauch kann bei richtiger Ausrichtung einer gekrümmten Bahn folgen, er kann sich auch zwischen zwei Verbindungsstellen um seine Längsachse verdrehen.
Unnötige Torsion kann den Schlauch und seine Verbindungen zusätzlich belasten.
Während der Installation sollte der Schlauch auf natürliche Weise zwischen den beiden Anschlusspunkten positioniert werden und nicht einfach gedreht werden, um eine bestimmte visuelle Orientierung zu erreichen.
8. Halten Sie den Schlauch natürlich mit der Verbindung ausgerichtet
Ein Schlauch sollte normalerweise nicht verwendet werden, um zwei falsch ausgerichtete Komponenten in Position zu zwingen.
Betrachten Sie ein einfaches Beispiel:
Die tatsächliche akzeptable Konfiguration hängt vom Schlauch- und Montagedesign ab, es sollten jedoch unnötige Seitenbelastungen vermieden werden.
Die Verbindung sollte so positioniert sein, dass der Schlauch sich ihr ohne übermäßiges Verbiegen oder Verdrehen nähern kann.
9. Vermeiden Sie Biegen sofort bei der Montage
Der Übergang zwischen einem flexiblen Schlauch und einer starren Armatur verdient besondere Aufmerksamkeit.
Wenn sich der Schlauch unmittelbar nach der Montage zu biegen beginnt, kann sich die mechanische Spannung in der Nähe des Anschlusses konzentrieren.
Wo es die Montagekonstruktion zulässt, ist ein glatterer Übergang in den Schlauchbogen vorzuziehen.
Dies ist insbesondere bei kompakten Server-Kühlaggregaten wichtig, bei denen der Verbindungsabstand begrenzt werden kann.
10. Genug Installationsraum bereitstellen
Schlauch-Routing sollte um den tatsächlichen verfügbaren Raum herum gestaltet werden.
Ein häufiger Fehler besteht darin, zuerst den Schlauch auszuwählen und dann festzustellen, dass der erforderliche Biegeradius innerhalb des Schranks nicht erreicht werden kann.
Bevor Sie die Montage abschließen, überprüfen Sie:
- Verfügbarer Routing-Raum
- Anschlussstellen
- Mindestbogenhalbmesser
- Komponenten in der Nähe
- Zugang zur Instandhaltung
- Ausrüstungsbewegung
11. Route nicht gegen scharfe Kanten
Schrankstrukturen und Halterungen können Kanten enthalten, die die Schlauchoberfläche allmählich beschädigen können.
Wiederholter Kontakt kann Abrieb verursachen, selbst wenn kein unmittelbares sichtbares Problem vorliegt.
Wenn ein Kontakt nicht vermieden werden kann, sollten geeignete Schutzmaßnahmen entsprechend dem Einbaukonzept in Betracht gezogen werden.
Der bevorzugte Ansatz besteht jedoch darin, den Schlauch so zu führen, dass kein unnötiger Kontakt auftritt.
12. Verhindern von Schlauch-zu-Schlauch-Kontakt, wo praktisch
Mehrere Schläuche können durch denselben Rack- oder Verteilerbereich verlaufen.
Wenn Schläuche aufgrund von Bewegung oder Vibrationen wiederholt aneinander reiben, können ihre Außenflächen Verschleiß erfahren.
Das Routing sollte daher nicht nur den Kontakt mit starren Bauteilen, sondern auch die Wechselwirkung zwischen benachbarten Schläuchen berücksichtigen.
13. Vermeiden Sie übermäßige Kompression
Ein Schlauch sollte nicht zwischen Geräten, Halterungen oder Schrankstrukturen zusammengedrückt werden.
Die Kompression kann die Schlauchgeometrie verändern und die verfügbare interne Strömungsfläche reduzieren.
Es kann auch eine dauerhafte mechanische Belastung erzeugen, die auch dann verbleibt, wenn das Kühlsystem normal arbeitet.
14. Halten Sie unnötige Schlauchlänge unter Kontrolle
Länger ist nicht automatisch besser.
Übermäßige Schlauchlänge kann verursachen:
- Zusätzlicher Druckverlust
- Unnötige Schleifen
- Mehr potenzielle Kontaktstellen
- Schwierigere Wartung
- Zusätzliche Bauraumanforderungen
Gleichzeitig sollte der Schlauch nicht so kurz ausgebildet sein, dass er bei der Montage gedehnt oder scharf gebogen wird.
Das praktische Ziel ist eine angemessene Länge mit ausreichender Zulage für Installation und Service.
15. Verwenden Sie das kürzeste praktische Routing
Ein nützliches Ingenieurprinzip ist:
Verwenden Sie die kürzeste praktische Schlauchführung, die immer noch eine sichere Installation, richtiges Biegen und Wartung ermöglicht.
Dieser Ansatz gleicht hydraulische und mechanische Überlegungen aus.
Für Druck-Drop-Betrachtungen siehe:
Flüssigkeitskühlschlauch-Druckabfall: Wie man ihn in KI-Rechenzentren berechnet und kontrolliert .
16. Betrachten Sie die Schlauchbewegung
Nicht jeder KI-Kühlschlauch ist komplett statisch.
Serverwartung, Komponentenaustausch und Rack-Bewegung können die Position verbundener Komponenten verändern.
Wenn Bewegung erwartet wird, sollte das Routing genügend Flexibilität bieten, ohne den Schlauch unter übermäßiger Spannung oder Kompression zu setzen.
Ein Schlauch, der in der Ausgangsposition perfekt funktioniert, kann nach der Bewegung der Ausrüstung einen ganz anderen mechanischen Zustand erfahren.
17. Angemessenen Servicezugang verlassen
Routing sollte auch berücksichtigen, was während der Wartung passiert.
Techniker müssen möglicherweise:
- Trennen einer UQD-Kopplung
- Entfernen Sie eine kalte Platte
- Zugang zu einem Verteiler
- Ersetzen einer Serverkomponente
- Prüfung einer Armatur
Eine Routing-Anordnung, die bei der Erstinstallation effizient ist, kann unpraktisch werden, wenn kein Platz für den späteren Zugriff auf die Verbindung vorhanden ist.
Serviceability sollte daher in das ursprüngliche Routing-Design einbezogen werden.
18. UQD-Verbindungen bedürfen besonderer Aufmerksamkeit
UQD-Verbindungen sind in Flüssigkeitskühlsystemen nützlich, da sie den Geräteservice und das Verbindungsmanagement vereinfachen können.
Die Schlauchführung sollte jedoch keine unnötigen Seitenlasten auf den UQD-Anschluss legen.
Die Kupplung sollte so positioniert sein, dass der Schlauch sich natürlich dem Anschluss nähert.
Weitere Informationen finden Sie unter:
Liquid Cooling Schlauch Schnell trennt: So wählen Sie UQD-Kupplungen für AI-Server .
19. Routing kann Druckabfall beeinflussen
Schlauch-Routing selbst bestimmt nicht Druckverlust, aber Routing-Entscheidungen können indirekt die hydraulische Leistung des Systems beeinflussen.
Beispielsweise vergrößert ein unnötig langer Schlauch die Länge des Strömungsweges.
Ein Knick oder eine starke Verformung kann auch die effektive Strömungsfläche reduzieren.
Daher sollten hydraulische Berechnungen und physisches Routing zusammen betrachtet werden.
Für Schlauchgrößen siehe:
So wählen Sie die richtige Flüssigkeitskühlschlauchgröße für KI-Rechenzentren aus .
20. Schlauchdurchmesser und Routing arbeiten zusammen
Ein größerer Schlauch kann eine größere Strömungskapazität bieten, kann aber auch mehr Platz und einen größeren Biegeradius erfordern.
Ein kleinerer Schlauch kann einfacher sein, in einen kompakten Bereich zu passen, aber er kann höhere Strömungsgeschwindigkeit und Druckverlust für den gleichen Strömungsbedarf erzeugen.
Die Rohrführung kann daher nicht vollständig von der Schlauchdurchmesserwahl getrennt werden.
21. Design nicht um den Schlauch herum allein
Wenn die Schlauchführung schwierig ist, besteht die Lösung nicht immer darin, einen flexibleren Schlauch zu wählen.
Manchmal ist die bessere Lösung zu überdenken:
- Positionierung der Komponenten
- Anpassorientierung
- Lage des Manifolds
- Anschlusshöhe
- Länge des Schlauchs
Dieser System-Level-Ansatz kann unnötige mechanische Belastungen reduzieren, bevor der Schlauch überhaupt installiert wird.
22. Lange oder schwere Schlauchläufe angemessen unterstützen
Lange Schlauchläufe können je nach Schlauchkonstruktion und Einbauumgebung eine angemessene Unterstützung erfordern.
Die Unterstützung sollte keine scharfen Druckpunkte einführen oder eine Biegung erzeugen, die kleiner ist als der angegebene Mindestbiegeradius des Schlauchs.
Die Stützanordnung soll auch die zu erwartende thermische und mechanische Bewegung der Baugruppe berücksichtigen.
23. Vermeiden Sie hängende Lasten an Anschlüssen
Ein Schlauch sollte nicht erlaubt sein, unnötiges Gewicht oder mechanische Belastung direkt auf einen Anschluss, einen Verteiler oder eine Kühlplatte zu legen.
Bei langen Schlauchläufen mit hohem Gewicht sollte die Anlage so ausgelegt sein, dass die Verbindung keine vermeidbare mechanische Belastung mit sich bringt.
24. Routing nach Wartung überprüfen
Ein Kühlsystem kann korrekt installiert werden und entwickelt nach der Wartung immer noch Routingprobleme.
Beispielsweise kann eine Serverkomponente etwas anders entfernt und neu installiert werden.
Eine Mannigfaltigkeit kann neu positioniert werden.
Ein Schlauch kann hinter eine andere Komponente geschoben werden, um temporären Arbeitsraum zu schaffen.
Diese Änderungen können den ursprünglichen Biegeradius und den Routing-Zustand verändern.
Überprüfen Sie nach der Wartung die Schlauchführung, bevor Sie das System wieder in den Normalbetrieb versetzen.
25. Überprüfen Sie das Routing nach dem Bewegen eines AI-Server-Racks
Die Bewegung der Ausrüstung kann die Geometrie des Kühlkreislaufs verändern.
Nachdem Sie ein Rack bewegt haben, prüfen Sie:
- Schlauchlänge und -spannung
- Biegeradius
- Verbindungsorientierung
- Kontaktstellen
- UQD-Verpflichtung
- Möglicher Abrieb
Eine Routing-Konfiguration, die vor der Bewegung akzeptabel war, ist möglicherweise danach nicht mehr geeignet.
26. Achten Sie auf permanente Deformation
Wenn ein Schlauch über einen längeren Zeitraum scharf gebogen bleibt, kann er je nach Schlauchkonstruktion und Betriebsumgebung eine bleibende Verformung entwickeln.
Während der Inspektion suchen Sie nach:
- Abgeflachte Abschnitte
- Lokalisierte Kurven
- Verdrehen
- Wulst
- Ungewöhnliche Veränderungen in der Form
Jede signifikante Verformung sollte anhand der Schlauchspezifikation und der Betriebsbedingungen bewertet werden.
27. Routing und Schlauchmaterialauswahl
Schlauchmaterial und -konstruktion können die Routing-Flexibilität beeinflussen.
Unterschiedliche Materialien und Verstärkungsstrukturen können unterschiedliche mechanische Eigenschaften aufweisen.
Beispielsweise kann die für eine kompakte Gestellverbindung erforderliche Flexibilität beeinflussen, ob ein Ingenieur eine Gummischlauch-, Silikonschlauch- oder Fluorpolymerschlauchkonstruktion in Betracht zieht.
Die Materialauswahl sollte immer noch mit der Kühlmittelverträglichkeit und den Betriebsanforderungen beginnen und nicht nur mit der Flexibilität.
Siehe:
28. Routing sollte zur Schlauchkonstruktion passen
Ein verstärkter Schlauch kann Vorteile in Bezug auf Druckfähigkeit und mechanische Festigkeit bieten, aber sein Biegeverhalten hängt von der spezifischen Konstruktion ab.
Ebenso muss ein hochflexibler Schlauch noch innerhalb seiner vorgegebenen Einbaugrenzen bleiben.
Ingenieure sollten daher bei der Festlegung von Routing-Anforderungen die tatsächlichen technischen Daten des Herstellers verwenden.
29. Eine praktische Schlauchführung Checkliste
| Transportposition | Was zu überprüfen ist |
|---|---|
| Mindestbogenhalbmesser | Bestätigen Sie, dass die installierte Biegung innerhalb der Schlauchspezifikation bleibt |
| Kälber | Überprüfen Sie auf lokalisierte Abflachung oder Zusammenbruch |
| Verdrehen | Stellen Sie sicher, dass der Schlauch nicht unnötig um seine Achse gedreht wird |
| Verbindungsausrichtung | Vermeiden Sie es, den Schlauch zu zwingen, falsch ausgerichtete Komponenten zu kompensieren |
| Scharfe Kanten | Vermeidung von unnötigem Abrieb oder Schneiden |
| Länge des Schlauchs | Vermeiden Sie übermäßiges Nachlassen und übermäßige Anspannung |
| UQD-Verbindung | Ansprechen prüfen und Seitenbelastung vermeiden |
| Zugang zu Diensten | Lassen Sie genügend Raum für Inspektion und Wartung |
| Benachbarte Komponenten | Verhindern Sie Kompression und unerwünschten Kontakt |
| Bewegung | Rackbewegung und wartungsbedingte Änderungen berücksichtigen |

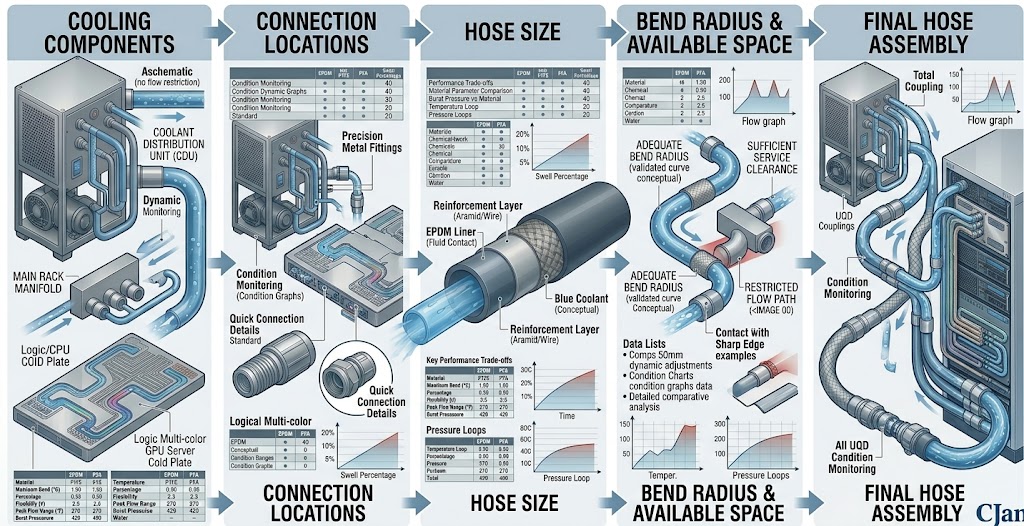

30. Eine einfache Routing-Designsequenz
Ein praktischer Routing-Prozess kann dieser Reihenfolge folgen:
Diese Sequenz hilft zu verhindern, dass Routingprobleme erst entdeckt werden, nachdem der Schlauch bereits installiert wurde.
31. Routen Sie den Schlauch, bevor Sie die Versammlung abschließen
Bei benutzerdefinierten Schlauchanordnungen sollte die Routenführung in Betracht gezogen werden, bevor die endgültige Schlauchlänge und die Montageausrichtung abgeschlossen sind.
Eine Schlauchbaugruppe, die auf einer Werkbank korrekt aussieht, kann sich nach der Installation in einem AI-Server-Rack anders verhalten.
Wann immer möglich, sollte die tatsächliche Einbaugeometrie bei der Montageplanung berücksichtigt werden.
32. Routing ist Teil der Schlauchauswahl
Schlauchführung sollte in den anfänglichen Schlauchauswahlprozess einbezogen werden.
Die Schlüsselbeziehung kann wie folgt zusammengefasst werden:
Dies verhindert den häufigen Fehler, einen Schlauch nur aufgrund von Druck und Temperatur auszuwählen und danach zu versuchen, das Routing-Problem zu lösen.
33. Wie CJAN Ansätze Liquid Cooling Schlauch Anwendungen
CJAN bietet flüssige Kühlschlauchlösungen für Anwendungen, bei denen Kühlmittelfluss, Flexibilität, Verbindungszuverlässigkeit und Installationsanforderungen zusammenarbeiten müssen.
Zu den relevanten CJAN-Flüssigkühlschlauchprodukten gehören:
Das geeignete Produkt sollte entsprechend dem tatsächlichen Kühlmittel, Druck, Temperatur, Durchflussbedarf, Transportraum und Verbindungskonfiguration ausgewählt werden.
Siehe vollständige Anwendungsübersicht:
CJAN Flüssigkeitskühlschlauchlösungen .
34. Das wichtigste Routing-Prinzip
Bei einer guten Schlauchführung geht es nicht nur darum, die Installation ordentlich aussehen zu lassen.
Es geht darum, die mechanische Beanspruchung unter Beibehaltung der erforderlichen hydraulischen und Servicebedingungen zu kontrollieren.
Ein gut geführter Schlauch sollte:
- Halten Sie den erforderlichen Kurvenradius
- Knicken vermeiden
- Vermeiden Sie unnötiges Verdrehen
- Aufrechterhaltung der Verbindungsausrichtung
- übermäßigen Abrieb vermeiden
- Bereitstellung eines angemessenen Servicezugangs
- Unterstützung des erforderlichen Kühlmittelflusses
35. Schlussfolgerung
Flüssigkühlschlauchführung ist eine technische Überlegung, nicht nur ein Installationsdetail.
In KI-Rechenzentren arbeiten Schläuche oft in kompakten Räumen, in denen Biegungen, Verbindungen und nahe gelegene Komponenten eng zusammengepackt sind. Schlechtes Routing kann unnötige mechanische Belastungen verursachen, den Strömungsweg einschränken, den Druckverlust erhöhen oder die Wartung erschweren.
Die Grundprinzipien sind einfach:
- Der Mindestbiegeradius des Herstellers ist einzuhalten.
- Vermeiden Sie Knicke und scharfe Biegungen.
- Drehen Sie den Schlauch nicht unnötig.
- Halten Sie den Schlauch natürlich mit seinen Anschlüssen ausgerichtet.
- Vermeiden Sie scharfe Kanten, Kompression und Abrieb.
- Verwenden Sie eine praktische Schlauchlänge.
- Betrachten Sie die UQD-Orientierung und den Wartungszugang.
- Überprüfen Sie das Routing nach Wartungs- oder Gerätebewegung erneut.
Der zuverlässigste Ansatz besteht darin, die Schlauchroute zusammen mit dem Kühlsystem zu entwerfen, anstatt das Routing als letzten Installationsschritt zu behandeln.
Erfahren Sie mehr über CJAN Flüssigkeitskühlschlauchlösungen .
