Wann sollten flüssige Kühlschläuche ersetzt werden?

Flüssigkeitskühlschläuche sind für längere Zeiträume ausgelegt, aber kein Schlauch sollte als permanente Komponente behandelt werden.

In einem KI-Rechenzentrum kann ein Schlauch kontinuierlich Kühlmittel, Druck, Temperaturänderungen, Biegung und mechanischen Bewegungen ausgesetzt sein, was sich mit der Zeit auf den Schlauch oder seine Anschlüsse auswirken kann.

Die praktische Frage ist nicht nur, wie viele Jahre ein Schlauch installiert wurde, sondern eine Ersatzentscheidung sollte seine tatsächlichen Betriebsbedingungen, seinen physischen Zustand, seine Betriebshistorie und die Anforderungen des Kühlsystems berücksichtigen.

1. Warum flüssige Kühlschlauch Ersatz wichtig ist

Ein flüssiger Kühlschlauch ist Teil des Kühlmittelpfades, dessen Zustand daher für das gesamte Kühlsystem von Bedeutung ist.

Ein verschlechterter Schlauch oder eine beschädigte Verbindung kann Folgendes beeinträchtigen:

• Kühlmittelbehälter
• Zuverlässigkeit des Systems
• Durchflussleistung
• Instandhaltungsanforderungen
• Verfügbarkeit der Ausrüstung

Bei KI-Systemen mit hoher Dichte können die Folgen eines Kühlproblems über den Schlauch selbst hinausgehen, da der Kühlkreislauf Geräte bedient, die mit erheblichen thermischen Belastungen arbeiten.

2. Es gibt kein universelles Ersatzintervall

Einer der häufigsten Fehler ist die Zuweisung einer einzigen Ersatzperiode für jeden flüssigen Kühlschlauch.

Die tatsächliche Lebensdauer kann davon abhängen:

• Schlauchmaterial
• Schlauchkonstruktion
• Kühlmittelchemie
• Betriebstemperatur
• Systemdruck
• Druckzyklus
• Biegen und Routing
• Mechanischer Abrieb
• Verbindungsaufbau
• Installationsumgebung

Aus diesem Grund sollte die Ersatzplanung auf der tatsächlichen Anwendung und nicht auf einem generischen Kalenderwert basieren.

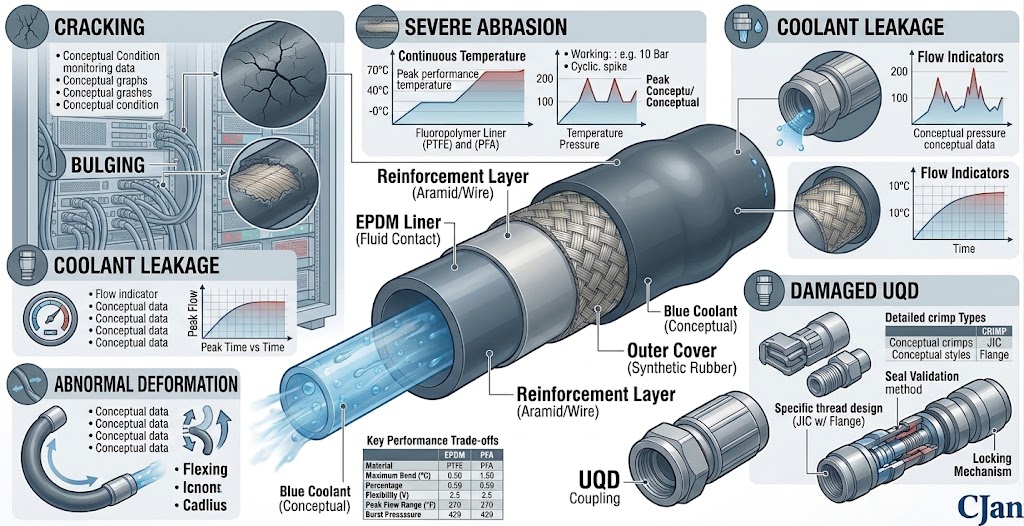

3. Warnzeichen #1: Sichtbare Risse

Risse auf der Schlauchoberfläche sollten als eine Bedingung behandelt werden, die Untersuchung erfordert.

Risse können an der äußeren Abdeckung oder anderen sichtbaren Bereichen der Schlauchkonstruktion auftreten.

Überprüfen Sie sorgfältig um:

• Armaturen
• Gebogene Flächen
• Routingübergänge
• Wärme ausgesetzte Bereiche
• Bereiche, die wiederholten Bewegungen ausgesetzt sind

Der Schweregrad und die Lage der Risse sollten mit der Schlauchkonstruktion und den Anforderungen des Herstellers verglichen werden.

4. Warnzeichen #2: Schwerer Abrieb

Oberflächenabrieb kann auftreten, wenn ein Schlauch wiederholt einen Bügel, einen Schrankrand oder ein anderes Bauteil kontaktiert.

Geringfügige Oberflächenmarkierungen bedeuten nicht unbedingt einen sofortigen Ersatz, aber ein tiefer oder progressiver Abrieb verdient mehr Aufmerksamkeit.

Besonders bedenklich ist es, wenn durch Abrieb Schutzschichten oder exponierte Verstärkungen betroffen sind.

Die Ursache sollte auch korrigiert werden, damit ein Ersatzschlauch nicht dem gleichen Schaden ausgesetzt ist.

5. Warnzeichen #3: Abnormal Bulging

Eine lokalisierte Änderung des Schlauchdurchmessers kann darauf hindeuten, dass sich der Schlauch unter Betriebsbedingungen nicht mehr wie erwartet verhält.

Je nach Schlauchkonstruktion und -anwendung kann es aus unterschiedlichen Gründen zu Beulen kommen.

Wenn ein zuvor stabiler Schlauch eine merkliche lokalisierte Ausbuchtung entwickelt, sollte er ausgewertet und nicht einfach wieder in Betrieb genommen werden.

6. Warnzeichen #4: Permanent Flattening

Ein flexibler Schlauch kann sich bei übermäßiger Biegung, Kompression oder einem ungeeigneten Leitzustand abflachen.

Abflachung kann den internen Strömungsbereich beeinflussen und den hydraulischen Widerstand erhöhen.

Es kann auch anzeigen, dass der Schlauch einem mechanischen Zustand außerhalb seines vorgesehenen Einbaubereichs ausgesetzt wurde.

Überprüfen Sie das Routing, bevor Sie entscheiden, ob der Schlauch in Betrieb bleiben soll.

7. Warnzeichen #5: Wiederholte Leckage

Wiederholte Leckagen sollten nicht einfach durch wiederholtes Festziehen oder Wiederanschließen derselben Baugruppe behandelt werden.

Zunächst sollte die Quelle der Leckage ermittelt werden.

Mögliche Ursachen können sein:

• Beschädigter Schlauch
• Beschädigter Anschluss
• Siegelverschlechterung
• Falsche Verbindung
• Fehlanpassung
• Übermäßige mechanische Belastung

Für einen detaillierten Präventionsansatz, siehe Wie man flüssige Kühlschlauchleckage in AI Data Center Systemen verhindert.

8. Warnzeichen #6: Kühlmittelrückstand um Verbindungen

Sichtbare Rückstände in der Nähe einer Armatur oder Kupplung können ein Hinweis darauf sein, dass Kühlmittel aus dem Anschluss ausgetreten ist.

Das Aussehen des Rückstands hängt vom im System verwendeten Kühlmittel ab.

Wenn Rückstände gefunden werden, sollten der Anschluss und der Schlauch überprüft werden, anstatt anzunehmen, dass der Rückstand harmlos ist.

9. Warnzeichen #7: Beschädigte UQD-Verbindung

UQD-Verbindungen können die Wartung und den Ausrüstungsservice vereinfachen, erfordern jedoch dennoch eine ordnungsgemäße Inspektion.

Eine UQD-Verbindung sollte ausgewertet werden, wenn es:

• Sichtbare physische Schäden
• Abnorme Bewegung
• Schwierigkeiten beim Erreichen eines angemessenen Engagements
• Nachweis einer Leckage
• Beschädigung der Dichtschnittstelle

Bei der Prüfung, ob eine Kupplung in Betrieb bleiben kann, sind die Betriebsanweisungen des Herstellers der UQD zu beachten.

Zum Hintergrund siehe Liquid Cooling Schlauch Schnell trennt: So wählen Sie UQD-Kupplungen für AI-Server.

10. Warnzeichen #8: Exponierte Verstärkung

Viele verstärkte Flüssigkeitskühlschläuche verwenden eine interne Verstärkungsschicht, um mechanische Festigkeit bereitzustellen.

Wenn die Verstärkung durch starken Abrieb, Schneiden oder Beschädigung des Schlauchdeckels freigelegt wird, sollte die Anordnung sofort bewertet werden.

Die Bedeutung der Schädigung hängt von der Schlauchkonstruktion und der betroffenen Schicht ab.

Für weitere Informationen, siehe Wie die Schlauchverstärkung die Leistung des Flüssigkeitskühlsystems beeinflusst.

11. Warnzeichen #9: Unerwartete Änderungen der Flexibilität

Ein Schlauch, der merklich härter, weicher oder weniger flexibel wird als erwartet, kann eine weitere Bewertung erfordern.

Veränderungen in der Flexibilität können mit Materialzustand, Temperatureinwirkung, chemischer Verträglichkeit oder Alterung verbunden sein.

Da sich verschiedene Schlauchmaterialien unterschiedlich verhalten, sollte die Beobachtung mit der ursprünglichen Schlauchspezifikation verglichen werden.

12. Warnzeichen #10: Verfärbung oder Oberflächenveränderungen

Eine Verfärbung an sich bedeutet nicht automatisch, dass ein Schlauch ausgefallen ist.

Eine signifikante Änderung gegenüber dem ursprünglichen Erscheinungsbild kann jedoch als Inspektionsindikator in Kombination mit anderen Beweisen nützlich sein.

Suchen Sie nach Änderungen, begleitet von:

• Risse
• Schwellung
• Härtung
• Weichmachen
• Oberflächenschäden
• Kühlmittelrückstand

13. Warnzeichen #11: Schlauch Routing hat sich geändert

Ein Schlauch kann auch dann mechanisch beansprucht werden, wenn keine sichtbare Oberflächenschädigung vorliegt.

Zum Beispiel kann das Bewegen eines Racks, eines Verteilers oder eines verbundenen Bauteils die Führung und den Biegeradius des Schlauchs verändern.

Wenn das aktuelle Routing signifikant vom ursprünglichen Installationszustand abweicht, sollte die Montage überprüft werden.

Siehe Liquid Cooling Schlauch Routing: Wie man Knicke und übermäßige Biegung vermeidet.

14. Warnzeichen #12: Der Schlauch wird außerhalb seiner ursprünglichen Bedingungen verwendet

Ein Schlauch, der für eine Reihe von Bedingungen ausgewählt wurde, ist möglicherweise nicht geeignet, nachdem das Kühlsystem geändert wurde.

Änderungen am System können Folgendes umfassen:

• Höhere Kühlmitteltemperatur
• Höherer Betriebsdruck
• Unterschiedliches Kühlmittel
• Höhere Durchflussmenge
• Unterschiedliche Anschlusskonfiguration
• Unterschiedliches Routing

Wenn sich die Betriebsbedingungen ändern, sollte die Schlauchspezifikation überprüft werden, anstatt anzunehmen, dass die ursprüngliche Auswahl angemessen bleibt.

15. Kühlmittelverträglichkeit kann Ersatzentscheidungen beeinflussen

Schlauchmaterial sollte mit dem im gesamten vorgesehenen Betriebsbereich verwendeten Kühlmittel kompatibel sein.

Wenn sich die Kühlmittelformulierung ändert, sollte der vorhandene Schlauch auf Kompatibilität neu bewertet werden.

Dies ist besonders wichtig, wenn sich ein Kühlsystem von einer Kühlmittelformulierung zu einer anderen bewegt.

Siehe Wie sich die Kühlmittelkompatibilität auf die Auswahl von Flüssigkeitskühlschlauch für KI-Rechenzentren auswirkt.

16. Temperaturexposition sollte berücksichtigt werden

Die Temperatur ist ein weiterer Faktor, der das Verhalten des Schlauchmaterials im Laufe der Zeit beeinflussen kann.

Inspektions- und Ersatzentscheidungen sollten sowohl Folgendes berücksichtigen:

• Dauerbetriebstemperatur
• Temperaturzyklus

Nahe gelegene Wärmequellen sollten auch bei der Bewertung einer Schlauchinstallation berücksichtigt werden.

Siehe Wie Druck und Temperatur die Zuverlässigkeit von Flüssigkeitskühlschlauch in KI-Rechenzentren beeinflussen.

17. Druckwechsel

Flüssigkeitskühlsysteme können Druckänderungen während des Anfahrens, des Abschaltens, der Durchflussregelung oder anderer Betriebsbedingungen erfahren.

Wiederholte Druckzyklen können ein wichtiger Teil der Serviceumgebung sein.

Bei der Untersuchung des Schlauchzustands sollten Ingenieure nicht nur den nominalen Betriebsdruck, sondern auch das tatsächliche Druckprofil der Anwendung berücksichtigen.

Service Age ist ein Faktor, aber nicht der einzige Faktor

Das Installationsalter kann für die Wartungsplanung nützlich sein, sollte jedoch nicht als einziges Ersatzkriterium verwendet werden.

Zwei am selben Tag installierte Schläuche können sehr unterschiedliche Servicebedingungen aufweisen.

Zum Beispiel kann man in einer stabilen Umgebung arbeiten, während ein anderer häufige Bewegungen, engere Biegungen oder eine höhere Temperatureinwirkung erfahren kann.

19. Überprüfen Sie die Wartungsgeschichte des Schlauchs

Wartungsaufzeichnungen können Informationen liefern, die eine visuelle Inspektion nicht liefern kann.

Nützliche historische Informationen umfassen:

• Vorherige Leckage
• Frühere Reparaturen
• Anschlussersatz
• Routingänderungen
• Ausrüstungsbewegung
• Frühere Inspektionsergebnisse

Ein Schlauch mit wiederholten Wartungsvorgängen verdient möglicherweise eine detailliertere Bewertung als eine Baugruppe mit einer stabilen Servicehistorie.

20. Ersatz sollte die Wurzelursache beheben

Das Ersetzen eines Schlauchs, ohne das zugrunde liegende Problem zu beheben, kann zu wiederholten Ausfällen führen.

Wenn beispielsweise Abrieb durch Kontakt mit einem scharfen Schrankrand verursacht wird, kann die Installation eines anderen Schlauchs, ohne die Führung oder den Schutz zu ändern, einfach den gleichen Zustand reproduzieren.

Eine Ersatzentscheidung sollte daher sowohl den Schlauch als auch seine Installationsumgebung berücksichtigen.

21. Wenn Ersatz angemessener ist als kontinuierliche Überwachung

Eine kontinuierliche Überwachung kann bei geringfügigen Änderungen, die keinen Integritätsverlust anzeigen, sinnvoll sein und innerhalb der geltenden Spezifikationen bleiben.

Ersatz oder weitere technische Bewertung wird wichtiger, wenn es Hinweise auf:

• Aktive Leckage
• Starke Risse
• Starker Abrieb
• Freiliegende Verstärkung
• Erhebliche Verformung
• Beschädigte Dichtschnittstellen
• Wiederholte Verbindungsausfälle
• Betrieb außerhalb der angegebenen Bedingungen

22. Warten Sie nicht auf ein sichtbares Leck

Ein Schlauch muss kein aktives Leck zeigen, bevor er Aufmerksamkeit erhält.

Rissbildung, starker Abrieb, Verformung und andere abnormale Zustände können eine Untersuchung rechtfertigen, bevor ein Leck auftritt.

Dies ist ein Grund, warum eine zustandsbasierte Inspektion für Flüssigkeitskühlsysteme nützlich ist.

23. Ersatz nach einer signifikanten Installationsänderung

Ein Schlauch muss möglicherweise nach größeren Änderungen am Kühlsystem neu bewertet werden.

Beispiele hierfür sind:

• CDU verändern
• Wechsel des Verteilers
• Verschiebende Server-Racks
• Wechsel der Kühlplatten
• Änderung der Verbindungshardware
• Wechselndes Kühlmittel

Der vorhandene Schlauch sollte mit der neuen Konfiguration verglichen werden, bevor das System in den Normalbetrieb zurückkehrt.

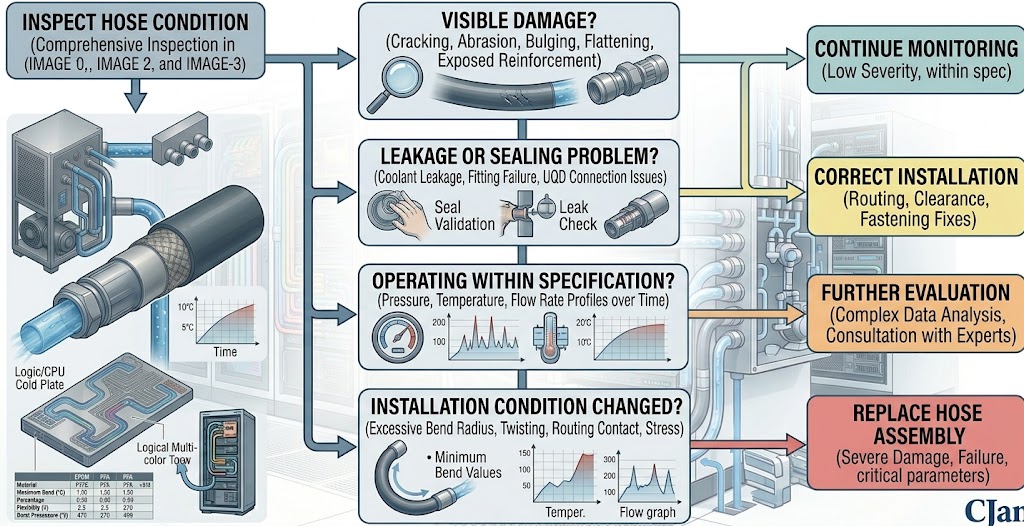

24. Wie man entscheidet, ob ein Schlauch im Dienst bleiben kann

Eine praktische Entscheidung kann mit vier Fragen beginnen:

1. Gibt es sichtbare Schäden?
2. Gibt es Hinweise auf Leckagen oder Dichtungsprobleme?
3. Funktioniert der Schlauch unter den angegebenen Bedingungen?
4. Hat sich der Installationszustand geändert?

Wenn eine Antwort Anlass zu Bedenken gibt, sollte die Baugruppe eine weitere technische oder Wartungsbewertung erhalten.

25. Rahmen für Ersetzungsbeschlüsse

Beobachteter Zustand	Empfohlene Aktion
Keine sichtbare Anomalie und normale Betriebsbedingungen	Fortsetzung der Routineinspektion
Kleine Oberflächenveränderung	Dokument und Überwachung gemäß den Instandhaltungsvorschriften
Ausgabe von Strecken oder Kurvenradius	Korrekte Installation und Neubewertung des Schlauchzustands
Starker Abrieb	Bewerten Sie den Zustand und korrigieren Sie die Abriebquelle
Rissbildung oder erhebliche Verformung	Weitere Evaluierung und möglicher Ersatz
Aktive Leckage	Einhaltung der geltenden Abschaltungs-, Isolations- und Ersetzungsverfahren
Beschädigte Verbindung oder UQD	Bewerten Sie den Schlauch und die Verbindung als Baugruppe
Betrieb außerhalb der festgelegten Bedingungen	Überprüfung der Schlauchauswahl vor Fortsetzung des Betriebs

26. Ersetzen Sie den Schlauch mit der richtigen Spezifikation

Wenn ein Austausch notwendig ist, sollte der neue Schlauch nicht einfach durch Anpassung an das äußere Erscheinungsbild des alten Schlauchs ausgewählt werden.

Wichtige Auswahlparameter können sein:

• Innendurchmesser
• Druckklasse
• Temperaturbereich
• Kühlmittelverträglichkeit
• Mindestbogenhalbmesser
• Verstärkung
• Anschlussart
• Erforderliche Länge

Siehe So wählen Sie den richtigen flüssigen Kühlschlauch für AI-Server.

27. Die Länge des Schlauches sollte ebenfalls überprüft werden

Beim Austausch einer Baugruppe sollte die Ersatzlänge basierend auf dem tatsächlich installierten Routing bewertet werden.

Ein Schlauch, der zu kurz ist, kann unnötige Spannung oder Biegung einführen, während eine übermäßige Länge unnötige Schleifen oder Kontaktpunkte erzeugen kann.

Der Ersatz sollte daher die vollständige Routenführung berücksichtigen und nicht nur die vorherige Schlauchlänge duplizieren.

28. Der Ersatz umfasst die Verbindungsbaugruppe

In vielen Anwendungen arbeiten der Schlauch und seine Armaturen als eine Baugruppe.

Beim Austausch eines Schlauchs sollten Ingenieure feststellen, ob die vorhandenen Armaturen, Dichtungen oder Kupplungen für die Wiederverwendung geeignet sind.

Für kritische Anwendungen kann der Austausch nur des flexiblen Schlauchs ohne Auswertung der Anschlusskomponenten eine bestehende Schwachstelle im System hinterlassen.

29. Der Austausch sollte durch Inspektionen und Tests erfolgen

Nach der Installation einer Ersatzschlauchbaugruppe sollte die neue Installation überprüft werden, bevor das Kühlsystem wieder in den Normalbetrieb versetzt wird.

Je nach Anwendung kann dies Folgendes umfassen:

• Sichtprüfung
• Anschlussprüfung
• Dichtheitsprüfung
• Druckprüfung
• Durchflussprüfung
• Überprüfung der Betriebsbedingungen

Siehe Prüfung der Flüssigkühlschlauch-Baugruppe: Druck-, Leck- und Leistungskontrollen.

30. Einbau von Ersatzkriterien in das Instandhaltungsprogramm

Ein Wartungsprogramm wird einfacher zu verwalten, wenn Ersatzkriterien festgelegt werden, bevor ein Problem auftritt.

Einrichtungen können Kriterien definieren, die auf Folgendes basieren:

• Sichtbare Schäden
• Leckagen
• Servicehistorie
• Betriebsbedingungen
• Empfehlungen des Herstellers
• Anwendungskritischität

Dieser Ansatz ermöglicht es Wartungsteams, Entscheidungen auf der Grundlage dokumentierter Bedingungen zu treffen, anstatt auf einen unerwarteten Ausfall zu warten.

31. CJAN Flüssigkühlschlauchlösungen

CJAN bietet flexible Schlauchlösungen für Flüssigkeitskühlanwendungen, bei denen Kühlmitteltransport, Flexibilität und zuverlässige Verbindungen erforderlich sind.

Zu den relevanten flüssigen Kühlschlauchprodukten gehören:

• LCH Flüssigkühlschlauch
• LCH-SD Flüssigkeitskühlschlauch
• LCH-SDS Flüssigkeitskühlschlauch

Die Schlauchauswahl sollte auf dem tatsächlichen Kühlmittel, dem Druck, der Temperatur, den Durchflussanforderungen, der Leitung und der Verbindungskonfiguration des Kühlsystems basieren.

Siehe: CJAN Flüssigkühlung Anwendungsseite für zusätzliche Informationen.

32. Schlussfolgerung

Flüssige Kühlschläuche sollten nicht ersetzt werden, nur weil sie ein bestimmtes Alter erreicht haben, noch sollte der Austausch verschoben werden, bis ein offensichtliches Leck auftritt.

Ein besserer Ansatz besteht darin, Inspektionsergebnisse mit Betriebsbedingungen, Servicehistorie, Installationsänderungen und Herstelleranforderungen zu kombinieren.

Risse, starker Abrieb, abnorme Verformungen, wiederholte Leckagen, beschädigte Verbindungen und der Betrieb außerhalb der ursprünglichen Spezifikation sind alle Bedingungen, die Aufmerksamkeit verdienen.

Wenn ein Austausch notwendig ist, sollte die neue Baugruppe für die eigentliche Kühlanwendung ausgewählt und nach der Installation überprüft werden.

Für Anwendungen zur Flüssigkeitskühlung von KI-Rechenzentren trägt dieser Ansatz dazu bei, die Integrität des Kühlmittelverteilungssystems zu erhalten und gleichzeitig eine strukturiertere Grundlage für die Wartungsplanung zu schaffen.

Erfahren Sie mehr über CJAN Flüssigkeitskühlschlauchlösungen.
