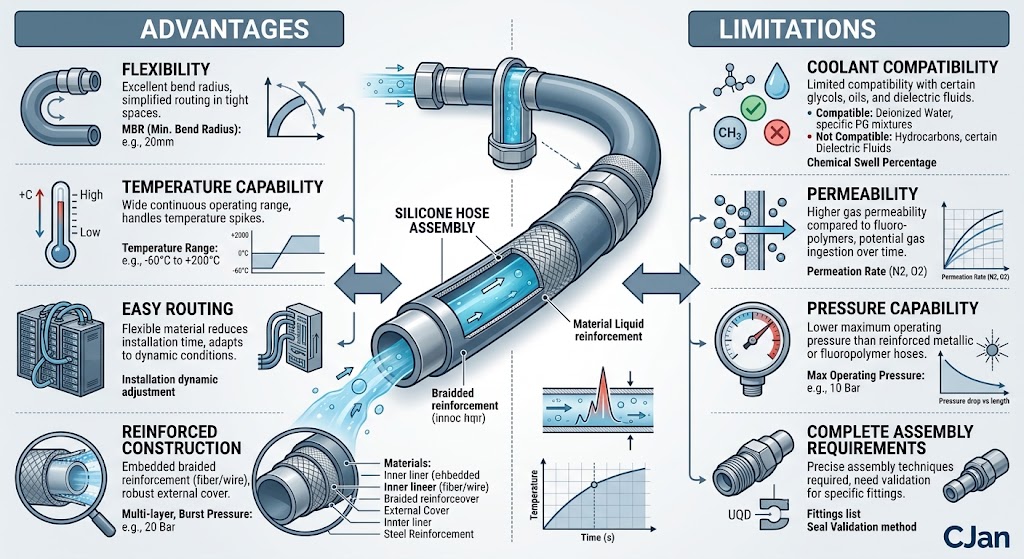

Silikon-Flüssigkühlschlauch: Wichtigste Vorteile und Einschränkungen

Silikonschlauch wird häufig in Anwendungen eingesetzt, in denen Flexibilität, Temperaturfähigkeit und sauberes Fluidhandling wichtig sind, was Silikon auch zu einem praktischen Material für einige flüssige Kühlsysteme macht.

Aber Silikon ist nicht automatisch die richtige Wahl für jeden Kühlkreislauf.

Die Kühlmittelformulierung, Betriebstemperatur, Druck, Durchflussmenge, Permeationsanforderungen und die Schlauchkonstruktion beeinflussen alle, ob ein Silikonflüssigkeitskühlschlauch geeignet ist.

Dieser Artikel untersucht, wo Silikon-Flüssigkühlschläuche nützlich sein können, welche Einschränkungen Ingenieure berücksichtigen sollten und wie Silikon mit anderen Schlauchmaterialien verglichen wird.

1. Warum Silikon für flüssige Kühlung in Betracht gezogen wird

Flüssigkeitskühlsysteme erfordern oft einen Schlauch, der durch begrenzten Bauraum geführt werden kann, ohne übermäßige mechanische Belastung zu erzeugen.

Silikon ist von Natur aus flexibel und kann viele Routing-Anforderungen leichter erfüllen als einige starre oder weniger flexible Materialien.

Es kann auch nützliche Temperaturfähigkeit bieten und ist in verschiedenen Schlauchkonstruktionen, einschließlich verstärkter Designs, erhältlich.

Aus diesen Gründen kann Silikon für Anwendungen wie in Betracht gezogen werden:

• AI Server Flüssigkeitskühlung
• Thermisches Management von Rechenzentren
• Kühlung von Industrieanlagen
• Wärmemanagementgeräte
• Sonstige geschlossene Fluidsysteme

2. Die Konstruktion ist wichtiger als der materielle Name

Ein Silikon-Flüssigkühlschlauch ist nicht einfach ein Stück Silikonschlauch.

Ein fertiger Schlauch kann mehrere Schichten enthalten, die verschiedene Funktionen erfüllen.

Die innere Schicht stellt die Fluidkontaktfläche dar, während die Verstärkung die Druckfähigkeit und Formstabilität verbessern kann, während die äußere Schicht einen zusätzlichen Schutz gegen die Umgebung bietet.

Folglich können zwei Silikonschläuche mit ähnlichen Abmessungen deutlich unterschiedliche Gebrauchseigenschaften aufweisen.

3. Vorteil: Flexibilität

Flexibilität ist eine der nützlichsten Eigenschaften von Silikonschlauch für die Flüssigkeitskühlung.

Kühlkomponenten sind selten in einer vollkommen geraden Linie angeordnet.

Ein flexibler Schlauch kann die Installation erleichtern und die Notwendigkeit starrer Rohrleitungsabschnitte in bestimmten Ausführungen reduzieren.

Flexibilität sollte jedoch nicht mit unbegrenzter Biegefähigkeit verwechselt werden.

Der Mindestbiegeradius des Herstellers sollte stets eingehalten werden.

4. Vorteil: Temperaturfähigkeit

Silikonwerkstoffe können im Vergleich zu vielen herkömmlichen Gummiwerkstoffen über einen relativ breiten Temperaturbereich arbeiten.

Dies kann nützlich sein, wenn ein Kühlsystem erhöhte Temperaturen oder wiederholte thermische Zyklen erfährt.

Ingenieure sollten jedoch zwischen der Temperaturfähigkeit von Silikon als Material und der zulässigen Temperatur einer fertigen Schlauchbaugruppe unterscheiden.

Verstärkung, Armaturen, Dichtungen und die Schlauchkonstruktion können die endgültige Betriebsgrenze beeinflussen.

5. Vorteil: Geeignet für komplexe Schlauchführung

Moderne Flüssigkeitskühlsysteme können viele Anschlussstellen enthalten.

In einem Server-Rack mit hoher Dichte kann der verfügbare Platz um Kühlkomponenten herum begrenzt sein, ein Schlauch, der sauber ohne scharfe Verformung geführt werden kann, kann die Installation vereinfachen.

Silikon kann in diesen Situationen aufgrund seiner inhärenten Flexibilität attraktiv sein.

Das Designziel sollte jedoch ein kontrolliertes Routing sein - nicht nur die Auswahl des weichsten verfügbaren Schlauchs.

6. Vorteil: Verfügbarkeit in verstärkten Konstruktionen

Silikonschläuche können mit Verstärkung hergestellt werden, um die mechanische Leistung zu verbessern.

Abhängig von der Konstruktion kann die Verstärkung dem Schlauch helfen, dem Innendruck standzuhalten und seine Formstabilität während des Betriebs aufrechtzuerhalten.

Mögliche Verstärkungsansätze umfassen textile oder andere konstruierte Verstärkungsstrukturen.

Die tatsächliche Druckfähigkeit muss immer der Spezifikation des fertigen Schlauchs entnommen werden.

7. Begrenzung: Kühlmittelverträglichkeit muss überprüft werden

Silikon sollte nicht einfach ausgewählt werden, weil es erfolgreich in einer anderen Kühlanwendung verwendet wurde.

Verschiedene Kühlmittelformulierungen können sich bei längerer Exposition gegenüber Schlauchmaterialien unterschiedlich verhalten.

Ingenieure sollten berücksichtigen:

• Kühlmittelzusammensetzung
• Zusatzstoffe
• Konzentration
• Betriebstemperatur
• Expositionsdauer
• Erwartete Lebensdauer

Die Verträglichkeit sollte mit der tatsächlichen Flüssigkeit verglichen werden, anstatt sich nur auf eine generische Materialbeschreibung zu verlassen.

Siehe Wie sich die Kühlmittelkompatibilität auf die Auswahl von Flüssigkeitskühlschlauch für KI-Rechenzentren auswirkt für eine ausführlichere Diskussion.

8. Einschränkung: Permeabilität kann wichtig sein

Die Durchlässigkeit ist ein weiterer Faktor, der bei der Flüssigkeitskühlung im geschlossenen Kreislauf Aufmerksamkeit verdient.

Je nach Fluid- und Systemdesign kann die Wechselwirkung zwischen Kühlmittel und Schlauchmaterial zu einer technischen Überlegung werden.

Silikon kann eine höhere Gas- und Dampfdurchlässigkeit aufweisen als einige Fluorpolymermaterialien.

Dies macht Silikon nicht ungeeignet für die Flüssigkeitskühlung, aber es bedeutet, dass die Permeabilität bewertet werden sollte, wenn Flüssigkeitsrückhaltung oder Umweltwechselwirkung wichtig sind.

Für anspruchsvolle Anwendungen sollten Ingenieure Daten aus der tatsächlichen Schlauchkonstruktion vergleichen, anstatt sich ausschließlich auf allgemeine Materialeigenschaften zu verlassen.

9. Begrenzung: Druckfähigkeit hängt von der Schlauchkonstruktion ab

Silikon selbst sollte nicht als Druckklasse behandelt werden.

Die Druckfähigkeit eines fertigen Silikonschlauches hängt ab von:

• Innendurchmesser
• Wandstärke
• Verstärkung
• Betriebstemperatur
• Schlauchkonstruktion
• Armaturen

Für Flüssigkeitskühlanwendungen sollten Ingenieure daher den Nenndruck des spezifischen Schlauchs verwenden, anstatt anzunehmen, dass alle Silikonschläuche die gleiche Druckfähigkeit haben.

Siehe Liquid Cooling Schlauchdruck Bewertung: Wie viel Druck braucht ein AI Data Center Schlauch?.

10. Einschränkung: Weichheit ist nicht dasselbe wie Zuverlässigkeit

Ein sehr flexibler Schlauch kann bequem zu installieren sein, aber übermäßige Flexibilität kann seine eigenen technischen Bedenken verursachen.

Wenn ein Schlauch nicht unterstützt wird, kann er während der Installation und Wartung durchhängen oder sich bewegen.

Wiederholte Bewegungen können auch zusätzliche Belastungen für Beschläge verursachen.

Ein gutes Schlauchdesign gleicht daher die Flexibilität mit einer angemessenen Verstärkungs-, Stütz- und Leitsteuerung aus.

11. Silikon vs. EPDM für flüssige Kühlung

Silikon und EPDM sind beide wichtige Elastomeroptionen für flüssige Kühlanwendungen, aber ihre Eigenschaften unterscheiden sich.

Faktor	Silikon	EPDM
Flexibilität	Im Allgemeinen sehr gut	Gut, bauabhängig
Temperaturfähigkeit	Breite, anwendungsabhängig	Breite, anwendungsabhängig
Kühlmittelverträglichkeit	muss überprüft werden	muss überprüft werden
Permeabilität	Kann eine Überlegung sein	Anwendungsabhängig
Druckfähigkeit	Bauabhängig	Bauabhängig
Typischer Auswahlfahrer	Anforderungen an Flexibilität und Temperatur	Kühlmittelverträglichkeit und Gesamtsystemanforderungen

Beide Materialien sind nicht universell besser, die richtige Wahl hängt von den tatsächlichen Kühlbedingungen ab.

Siehe EPDM-Flüssigkühlschlauch vs. Silikonschlauch: Was ist besser für KI-Rechenzentren?.

12. Silikon vs. PTFE und PFA

Fluorpolymere wie PTFE und PFA werden häufig in Betracht gezogen, wenn chemische Beständigkeit, Fluidkontakteigenschaften oder andere anspruchsvolle Anforderungen wichtig sind.

Silikon hingegen kann attraktiv sein, wenn Flexibilität und Temperaturfähigkeit oberste Priorität haben.

Die Entscheidung sollte daher eher mit den Anwendungsanforderungen als mit einem einfachen Materialranking beginnen.

Weitere Informationen zur Auswahl von Fluorpolymeren finden Sie unter Wann sollten Sie einen Fluoropolymerschlauch in flüssigen Kühlsystemen verwenden?.

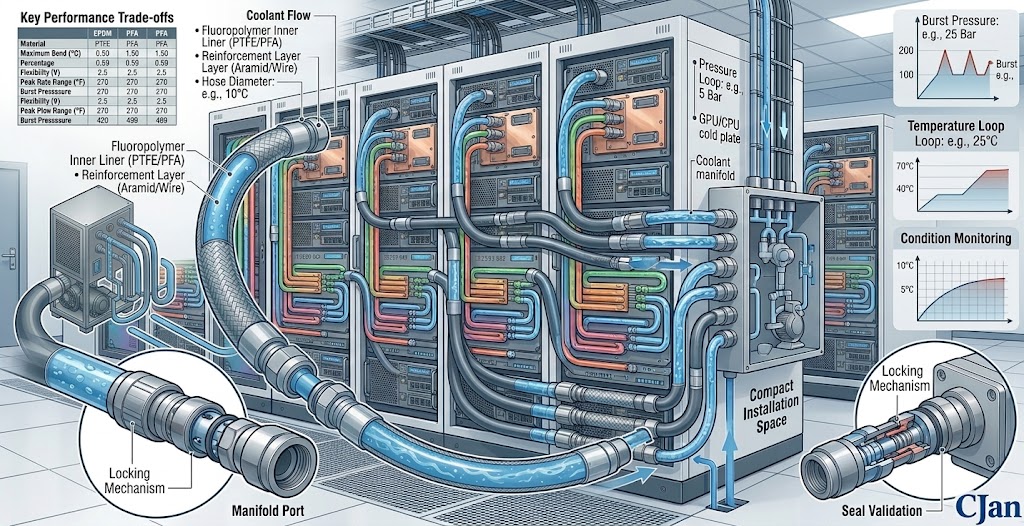

13. Silikonschlauch in AI Data Center Cooling

Die KI-Rechenzentrumskühlung führt eine Kombination aus hydraulischen und mechanischen Anforderungen ein.

Höhere Kühllasten können einen erheblichen Kühlmittelfluss erfordern, während Racklayouts mit hoher Dichte die Schlauchführung erschweren können.

Für einen Silikonschlauch sollten Ingenieure Folgendes berücksichtigen:

• Kühlmittelverträglichkeit
• Erforderlicher Durchsatz
• Innendurchmesser
• Druckabfall
• Betriebstemperatur
• Druckklasse
• Mindestbogenhalbmesser
• Anschlusskonfiguration

Der Schlauch sollte als Teil des gesamten Kühlkreislaufs und nicht als isoliertes Bauteil ausgewählt werden.

Für High-Density-Rack-Anwendungen siehe So wählen Sie den richtigen flüssigen Kühlschlauch für AI-Server mit hoher Dichte.

14. Silikonschlauch und Kühlmittelfluss

Die Materialauswahl bestimmt die hydraulische Leistung nicht von selbst.

Innendurchmesser und Schlauchlänge können sich erheblich auf den Druckverlust auswirken.

Wenn ein Silikonschlauch für die erforderliche Durchflussmenge zu klein ist, kann der daraus resultierende Druckabfall den Pumpenbedarf erhöhen und das Systemgleichgewicht beeinträchtigen.

Ingenieure sollten daher die Durchflussanforderungen berechnen, bevor sie die Schlauchabmessungen abschließen.

Siehe Flüssigkeitskühlschlauch-Druckabfall: Wie man ihn in KI-Rechenzentren berechnet und kontrolliert.

15. Radius der Silikonschlauchbiegung

Flexibles Routing ist einer der Gründe, warum Silikon für die Flüssigkeitskühlung in Betracht gezogen wird, aber der minimale Biegeradius muss dennoch eingehalten werden.

Ein zu fest gebogener Schlauch kann lokale Belastungen, Verformungen oder zusätzliche Belastungen an den Armaturen erfahren.

Routing sollte eine glatte Biegung bieten, anstatt den Schlauch um eine scharfe Ecke zu zwingen.

Dies ist besonders wichtig, wenn mehrere Schläuche dicht beieinander installiert sind.

Für weitere Informationen, siehe Liquid Cooling Hose Bend Radius: Warum Flexibilität in AI Server Racks wichtig ist.

16. Verbindungsdesignfragen

Ein Silikonschlauch ist nur ein Teil einer Kühlverbindung.

Beschläge, Dichtungen, Klammern oder Crimpverbindungen und Schnellabschaltungen beeinflussen die Zuverlässigkeit der fertigen Montage.

Wenn UQD-Kupplungen verwendet werden, sollten die Schlauch-, Kupplungs- und Dichtungskomponenten als vollständige Verbindung bewertet werden.

Siehe Liquid Cooling Schlauch Schnell trennt: So wählen Sie UQD-Kupplungen für AI-Server.

17. Wie Silikonschlauch die Wartung unterstützen kann

Flüssigkeitskühlsysteme müssen für Inspektion und Wartung zugänglich sein.

Ein flexibler Schlauch kann den Zugang zu Komponenten in einigen Ausrüstungslayouts vereinfachen, insbesondere wenn starre Rohrleitungen die Bewegung einschränken würden.

Der Wartungszugang sollte jedoch nicht zu einem wiederholten Verbiegen oder Verdrehen des Schlauchs führen.

Wenn eine Verbindung häufig getrennt wird, sollten die Armatur und das UQD-Design für den erwarteten Wartungszyklus ausgewählt werden.

18. Zeichen, dass ein Silikonschlauch möglicherweise nicht die richtige Wahl ist

Silikon kann eine erneute Überprüfung verdienen, wenn die Anwendung Anforderungen hat wie:

• Hoch anspruchsvolle Kühlmittelchemie
• Strenge Permeationsgrenzwerte
• Sehr spezifische Fluidkontaktanforderungen
• Druckanforderungen jenseits der gewählten Konstruktion
• Einbaubedingungen außerhalb der Spezifikation des Kurvenradius des Schlauchs
• Kompatibilitätsprobleme, die nicht durch Tests gelöst werden können

In diesen Situationen müssen Ingenieure möglicherweise EPDM, PTFE, PFA oder andere spezialisierte Schlauchkonstruktionen vergleichen.

19. Eine praktische Silikonschlauchauswahl-Checkliste

Diese Sequenz hilft sicherzustellen, dass die Materialauswahl nicht von den tatsächlichen Betriebsbedingungen getrennt wird.

20. Welche Informationen sollten dem Schlauchlieferanten zur Verfügung gestellt werden?

Für ein Silikonflüssigkeitskühlschlauchprojekt sind folgende Informationen nützlich:

• Kühlmitteltyp
• Kühlmittelkonzentration
• Betriebstemperatur
• Maximale und minimale Temperatur
• Betriebsdruck
• Höchstdruck
• Erforderlicher Durchsatz
• Schlauchinnendurchmesser
• Erforderliche Länge
• Mindestbogenhalbmesser
• Einbauart
• UQD-Anforderungen
• Sauberkeitsanforderungen
• Voraussichtliche Betriebsbedingungen

21. Wie CJAN Ansätze Liquid Cooling Schlauch Auswahl

CJAN entwickelt flüssige Kühlschlauchlösungen für Anwendungen, bei denen Material-, Konstruktions- und Verbindungsanforderungen gemeinsam berücksichtigt werden müssen.

Die CJAN Flüssigkühlung Das Anwendungsspektrum umfasst Schlauchlösungen für Thermomanagement-Systeme.

Aktuelle flüssige Kühlprodukte umfassen LCH, LCH-SD und LCH-SDS.

Für Silikonschlauchanwendungen sollte die geeignete Konstruktion entsprechend den Kühlmittel-, Druck-, Temperatur-, Durchfluss- und Einbaubedingungen ausgewählt werden.

22. Silikonschlauchauswahl: Ein ausgewogener Ansatz

Der stärkste Fall für Silikon kommt normalerweise aus einer Kombination von Anforderungen und nicht aus einer isolierten Eigenschaft.

Anforderungen	Silikonbetrachtung
Flexibles Routing	Oft ein starker Kandidat
Thermischer Zyklus	Bewerten Sie die tatsächliche Schlauchkonstruktion
Anspruchsvolle Kühlmittelchemie	Verträglichkeitsprüfung erforderlich
Permeationsempfindliches System	Erfordert eine sorgfältige Bewertung
Hochdruck	Überprüfung der Spezifikationen für verstärkte Schläuche
Kompakte Rackführung	Bewerten Sie Biegeradius und Verstärkung

23. Silikon ist ein Werkzeug, keine universelle Antwort

Der nützlichste Weg, um Silikon-Flüssigkühlschlauch zu bewerten, besteht darin, ihn als eine Option innerhalb eines breiteren Materialauswahlprozesses zu behandeln.

Silikon kann eine wertvolle Kombination aus Flexibilität und Temperaturfähigkeit bieten, während andere Materialien Vorteile in Bezug auf chemische Beständigkeit, Permeabilität oder andere spezielle Anforderungen bieten können.

Die endgültige Wahl sollte das tatsächliche Kühlsystem und nicht eine allgemeine Präferenz für ein Material widerspiegeln.

Schlussfolgerung

Silikon-Flüssigkühlschlauch kann eine praktische Lösung sein, bei der Flexibilität, Temperaturfähigkeit und Installationsanforderungen wichtig sind.

Auch die Grenzen sind zu verstehen: Kühlmittelverträglichkeit, Durchlässigkeit, Druckfähigkeit und vollständige Schlauchkonstruktion müssen alle berücksichtigt werden, bevor der Schlauch spezifiziert wird.

Für KI-Rechenzentren, industrielles Thermomanagement und andere Flüssigkeitskühlanwendungen ist es der richtige Ansatz, die Schlauchkonstruktion an die gesamte Betriebshülle anzupassen.

Silikon kann die richtige Wahl für ein System sein, während EPDM, PTFE, PFA oder eine andere Konstruktion besser für ein anderes geeignet sind.

Für weitere Informationen besuchen Sie die CJAN Flüssigkühlung Anwendungsseite.
