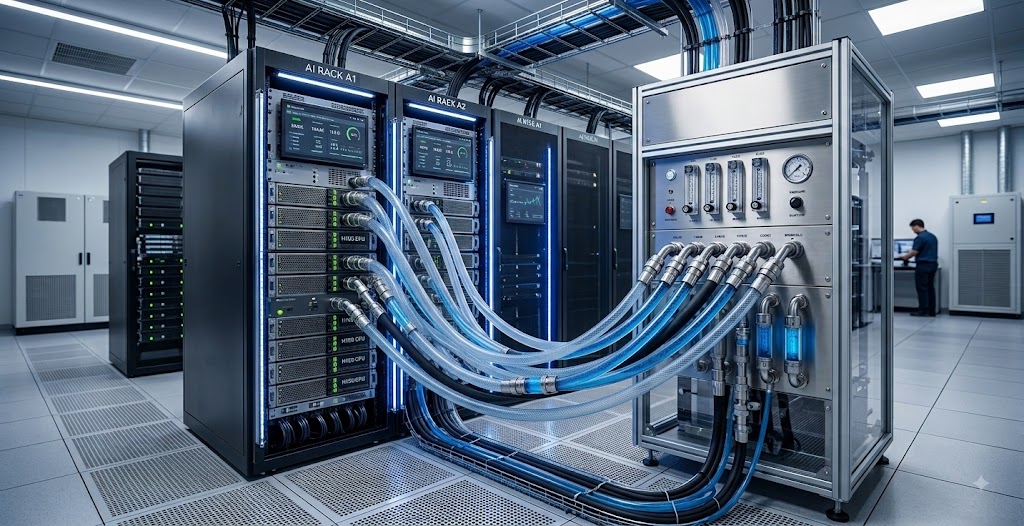

Da sich das KI-Computing weiter beschleunigt, sind Rechenzentrumskühlsysteme mit immer anspruchsvolleren Betriebsbedingungen konfrontiert.
Hochleistungs-GPU-Server erzeugen erhebliche Wärme und erfordern effiziente Flüssigkeitskühllösungen, die unter kontrollierten Bedingungen kontinuierlich betrieben werden können.
Innerhalb dieser Systeme sind flüssige Kühlschläuche für den Transport von Kühlmittel zwischen:
Einer der wichtigsten technischen Parameter bei der Auswahl eines Kühlschlauchs ist:
Druckverhalten.
Ein Schlauch muss unter kontinuierlichem Kühlmitteldruck zuverlässig arbeiten und gleichzeitig temporäre Druckschwankungen bewältigen.
Die Auswahl eines Schlauchs nur nach Größe oder Verbindungstyp kann zu Risiken führen wie:
Daher ist das Verständnis der Druckwerte für die Gestaltung einer zuverlässigen KI-Kühlinfrastruktur unerlässlich.
Druckangaben beinhalten in der Regel mehrere wichtige Werte:
GLOBALArbeitsdruck
↓
Maximaler empfohlener Betriebsdruck
↓
BerstdruckJeder Wert stellt eine andere Leistungsgrenze dar.
Arbeitsdruck bezieht sich auf den maximalen Druck, dem ein Schlauch im Dauerbetrieb sicher standhalten kann.
Dies ist der wichtigste Wert für das Systemdesign.
Für KI-Flüssigkühlsysteme sollten Ingenieure Folgendes bewerten:
Der ausgewählte Schlauch sollte bequem unterhalb seines maximalen Arbeitsdrucks arbeiten.
Berstdruck bezieht sich auf den Druck, bei dem ein Schlauch strukturell ausfallen kann.
Er ist in der Regel viel höher als der Arbeitsdruck.
Jedoch:
Berstdruck ist kein normales Betriebsziel.
Eine zuverlässige Konstruktion sollte immer einen ausreichenden Sicherheitsabstand zwischen Betriebsdruck und Berstdruck gewährleisten.
KI-Kühlsysteme arbeiten kontinuierlich.
Im Gegensatz zu gelegentlichen industriellen Anwendungen erleben Rechenzentrumskühlschleifen:
Ein Schlauch, der während kurzer Tests gut funktioniert, bietet möglicherweise keine zuverlässige Langzeitleistung.
Druckstabilität beeinflusst:
Die Druckleistung hängt von mehreren Konstruktionsfaktoren ab.

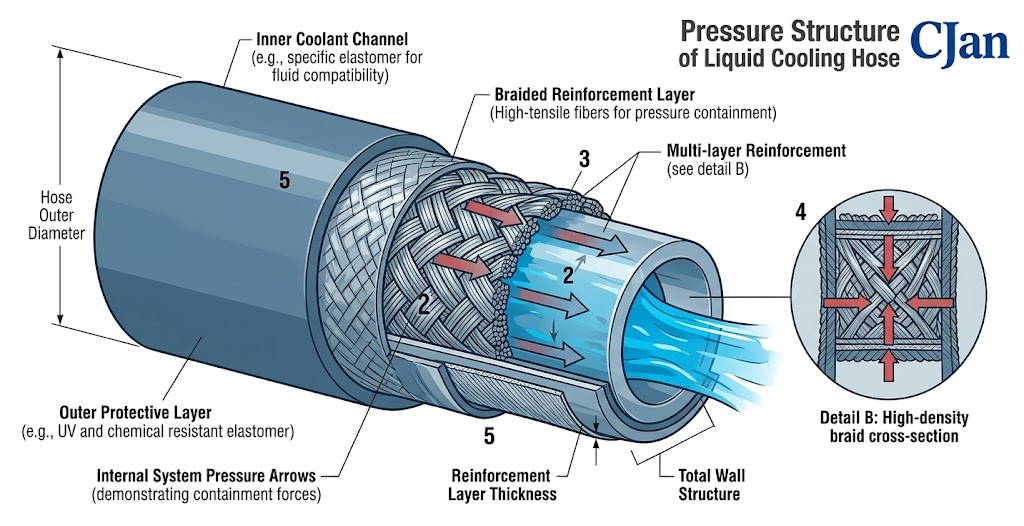

Ein flüssiger Kühlschlauch besteht in der Regel aus mehreren Schichten:
Innenrohr
↓
Verstärkungsschicht
↓
Äußere SchutzschichtJede Schicht trägt zur Druckfestigkeit bei.
Das Innenrohr steht direkt mit Kühlmittel in Kontakt.
Wichtige Anforderungen:
Die Verstärkungsschicht liefert strukturelle Festigkeit.
Es hilft zu widerstehen:
Gemeinsame Verstärkungsmaterialien umfassen:
Die Deckschicht schützt vor:
Die Druckfähigkeit kann sich mit der Temperatur ändern.
Höhere Temperaturen können beeinflussen:
Daher sollten Druckvorgaben immer zusammen mit der Betriebstemperatur bewertet werden.
Beispiel:
Ein Schlauch kann unterschiedliche Druckeigenschaften haben bei:
Schlauchdurchmesser beeinflusst Druck- und Strömungseigenschaften.
Ein größerer Durchmesser:
Vorteile:
Überlegungen:
kleinerer Durchmesser:
Vorteile:
Überlegungen:
Der richtige Durchmesser hängt vom kompletten Kühlsystemdesign ab.
Lange Schlauchanordnungen können auftreten:
Das Routing beeinflusst auch das Druckverhalten.
Vermeiden:
Bei der Auswahl eines Kühlschlauchs sollten Ingenieure Folgendes berücksichtigen:
Bei welchem Druck arbeitet der Kühlkreislauf normalerweise?
Was passiert während:
Ein zuverlässiges Design funktioniert nicht in der Nähe der Schlauchgrenze.
Der empfohlene Ansatz:
Systemdruck
↓
Sicherheitsmarge
↓
Arbeitsdruck des Schlauchs
Ein korrekter Durchmesser garantiert keine Drucksicherheit.
Der Berstdruck ist eine Ausfallgrenze, keine Arbeitsbedingung.
Die Druckfähigkeit ändert sich mit der Betriebstemperatur.
Der Schlauch kann stark sein, aber Armaturen können die Schwachstelle werden.
Kontinuierlicher Betrieb erfordert die Bewertung der Haltbarkeit, nicht nur der Kurzzeitfestigkeit.
Vor dem Einsatz können professionelle Schlauchbaugruppen Folgendes erfordern:
Prüft die strukturelle Integrität.
Prüft:
bestätigt:
Ingenieure sollten bewerten:
| Parameter | Berücksichtigung |
|---|---|
| Arbeitsdruck | Normaler Betriebszustand |
| Höchstdruck | Systemspitzenzustand |
| Temperatur | Betriebsumgebung |
| Kühlmittel | Fluidverträglichkeit |
| Schlauchstruktur | Konstruktion der Verstärkung |
| Installation | Führung und Biegen |
CJAN entwickelt flüssige Kühlschlauchlösungen für Anwendungen, die einen zuverlässigen Kühlmitteltransport erfordern.
Die LCH-Produktfamilie unterstützt:
geeignet für:
Merkmale:
| Teil Nein. | ID | OD | Biegeradius | Arbeitsdruck | Berstdruck | Länge | |
| Zoll | mm | mm | mm | PSI | PSI | m | |
| LCH006 | 1/4" | 6. 4 | 15 | 50 | 300 | 1200 | 100 |
| LCH008 | 3/8" | 9.6 | 18.5 | 65 | 300 | 1200 | 100 |
|
LCH013 |
1/2" | 12.7 | 22 | 75 | 300 | 1200 | 100 |
|
LCH025 |
1" |
25. 4 |
36.8 |
150 |
300 |
1200 |
60 |
Entwickelt für Anwendungen, die verbesserte Sicherheitsüberlegungen erfordern.
geeignet für:
| Teil Nein. | ID | OD | Biegen Radius | Arbeiten Druck | Bersten Druck | Länge | |
| Zoll | mm | mm | mm | MPa | MPa | m | |
| LCH032-SDS | 1-1/4" | 32 | 42 | 45 | 1 | 4 | 30/60 |
| LCH038-SDS | 1-1/2" | 38 | 49.5 | 55 | 1 | 4 | 30/60 |
| LCH051-SDS | 2" | 51 | 61 | 76 | 1 | 4 | 30/60 |
| LCH076-SDS | 3" | 76 | 87.5 | 76 | 1 | 4 | 30/60 |
| LCH0102-SDS | 4" | 102 | 113 | 102 | 1 | 4 | 30/60 |
konstruiert für:
| Teil Nein. | ID | OD | Biegen Radius | Arbeiten Druck | Bersten Druck | Länge | |
| Zoll | mm | mm | mm | MPa | MPa | m | |
| LCH032-SD | 1-1/4" | 32 | 44 | 160 | 1.6 | 6.4 | 40 |
| LCH038-SD | 1-1/2" | 38 | 51 | 190 | 1 | 4 | 40 |
| LCH051-SD | 2" | 51 | 64 | 250 | 1 | 4 | 40 |
| LCH064-SD | 2-1/2" | 64 | 78 | 315 | 1 | 4 | 40 |
| LCH076-SD | 3" | 76 | 90 | 350 | 1 | 4 | 40 |
Das Druckverhalten ist einer der Schlüsselfaktoren, die die Zuverlässigkeit von Flüssigkeitskühlschlauch bestimmen.
Eine geeignete Schlauchauswahl erfordert die Bewertung:
Für KI-Rechenzentren ist Zuverlässigkeit wichtiger als nur das Erreichen der höchsten Druckklasse.
Die beste Kühlschlauchlösung ist eine, die den tatsächlichen Systemanforderungen entspricht und einen stabilen Langzeitbetrieb ermöglicht.
Da sich die KI-Infrastruktur weiterentwickelt, werden ordnungsgemäß konstruierte Flüssigkeitskühlschlauch-Baugruppen eine immer wichtigere Rolle bei der Aufrechterhaltung der Zuverlässigkeit des Wärmemanagements spielen.
