Liquid Cooling Schlauchdruck Bewertung: Wie viel Druck braucht ein AI Data Center Schlauch?

Flüssigkeitskühlsysteme von KI-Rechenzentren werden häufig in Bezug auf Wärmebelastung, Kühlmittelfluss und thermische Effizienz diskutiert.

Druck wird manchmal als sekundäre Spezifikation behandelt.

Das sollte es nicht sein.

Ein flüssiger Kühlschlauch arbeitet in einem Hydraulikkreislauf unter Druck, wobei Schlauch, Armaturen, Schnellabschaltungen und Kühlplatten unter den gleichen Betriebsbedingungen zusammenarbeiten müssen.

Aus diesem Grund wird ein flüssiger Kühlschlauch einfach wie folgt angegeben:

„10 bar Schlauch

nicht genügend Informationen liefert.

Ingenieure müssen unterscheiden zwischen:

• Arbeitsdruck
• Höchstzulässiger Druck
• Berstdruck
• Druckabfall
• Temperatureffekte
• Pulsation
• Verbindungsdruckfähigkeit

Die richtige Frage ist nicht:

Wie viel Druck kann der Schlauch überleben?

Es ist:

Welchem Druck muss das komplette Kühlaggregat während seiner erwarteten Lebensdauer zuverlässig standhalten?

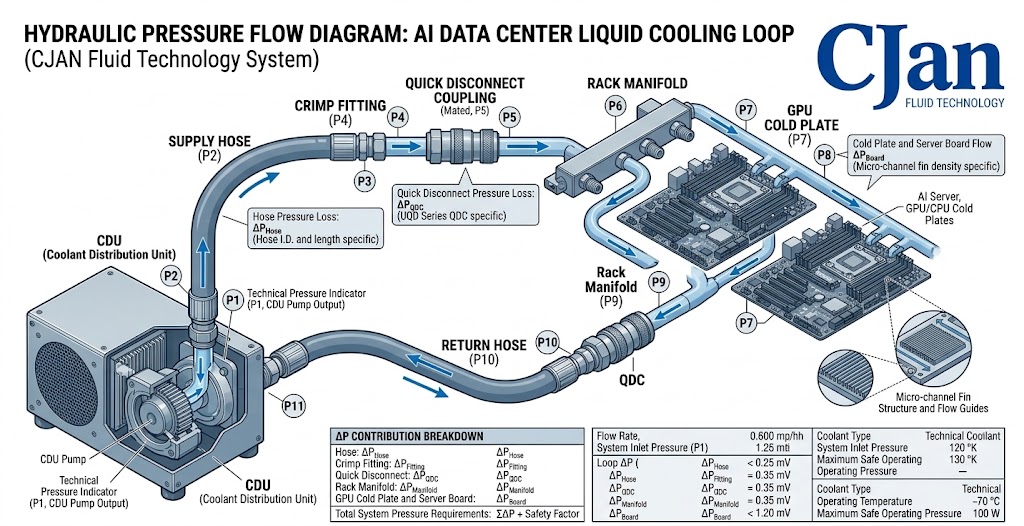

1. Woher kommt der Druck in einem AI Liquid Cooling System?

Eine typische Direct-to-Chip-Kühlschleife kann so aussehen:

Die CDU-Pumpe stellt den Druck bereit, der erforderlich ist, um den Widerstand des gesamten Kreislaufs zu überwinden.

Druck wird verbraucht durch:

• Schlauch
• Armaturen
• Schnellabschaltungen
• Ventile
• Manifolds
• Kalte Platten
• Andere hydraulische Bauteile

Daher ist der Schlauch nur ein Teil des Drucksystems.

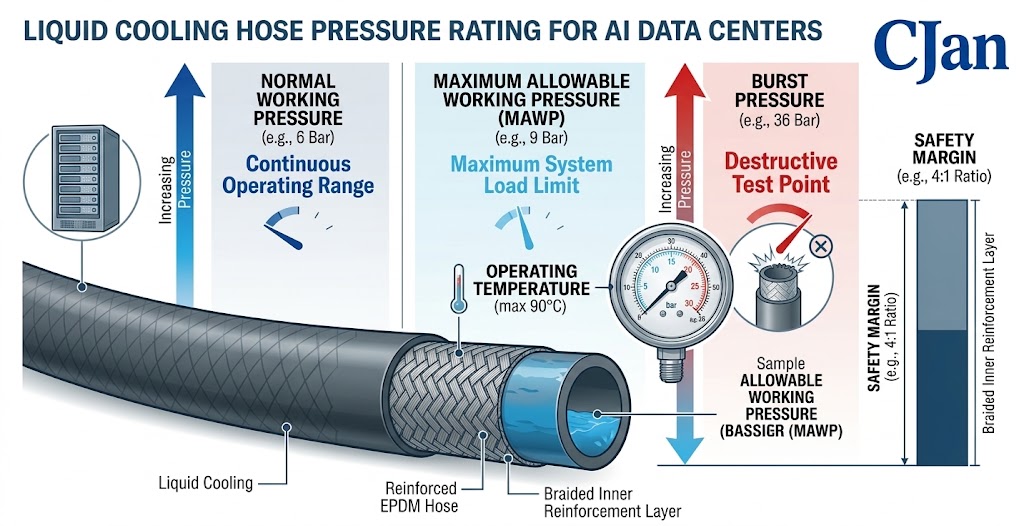

2. Arbeitsdruck gegen Berstdruck

Diese beiden Begriffe werden häufig verwechselt.

Arbeitsdruck

Der Druck, bei dem der Schlauch unter bestimmten Bedingungen kontinuierlich arbeiten soll.

Berstdruck

Der Druck, bei dem der Schlauch oder die Baugruppe während einer Zerstörungsdruckprüfung letztendlich ausfällt.

Sie sind nicht austauschbar.

Ein Schlauch mit einem Berstdruck von 40 bar sollte nicht automatisch mit 40 bar betrieben werden.

Der Betriebsdruck muss innerhalb der vom Hersteller angegebenen Betriebsgrenzen bleiben, mit einer angemessenen technischen Sicherheitsmarge.

3. Warum Berstdruck nicht als Betriebsdruck verwendet werden sollte

Stellen Sie sich eine Schlauchspezifikation vor, die zeigt:

Arbeitsdruck: 10 bar
Berstdruck: 30 bar

Es wäre falsch, dies so zu interpretieren:

"Das System kann mit 30 bar arbeiten."

Der Berstdruck ist eine Fehlerschwelle, kein normales Betriebsziel.

Die technische Logik ist:

Die genaue Beziehung hängt von den geltenden Produktnormen, Bau- und Prüfanforderungen ab.

4. Welchen Druck braucht ein KI-Kühlsystem eigentlich?

Es gibt keinen universellen Druckwert für die AI Flüssigkeitskühlung.

Der erforderliche Druck hängt ab von:

• Pumpeneigenschaften
• Kühlmittelstrom
• Gruppe ID
• Länge des Schlauchs
• Kaltplattengestaltung
• UQD-Druckabfall
• Manifold Design
• Systemhöhe
• Zulässiger Druckverlust

Ein High-Flow-System kann mehr Pumpendruck benötigen, nur weil sein hydraulischer Widerstand höher ist.

Daher:

Druck und Strömung müssen immer zusammen betrachtet werden.

5. Durchfluss und Druck sind verbunden

Betrachten wir zwei Systeme.

System A
Durchfluss: 30 L/min
Niedriger Widerstand

System B
Durchfluss: 120 L/min
Höherer Widerstand

Das zweite System kann wesentlich mehr Pumpendruck erfordern, um den gewünschten Fluss aufrechtzuerhalten.

Aus diesem Grund kann die Auswahl eines Schlauchs, der nur auf seiner Druckklasse basiert, zu einem unvollständigen Design führen.

Der Schlauch muss beides erfüllen:

• Hydraulikanforderung
• und
• Mechanische Druckanforderung.

6. Schlauchdurchmesser kann den erforderlichen Pumpendruck beeinflussen

Ein kleinerer Schlauch erzeugt im Allgemeinen eine höhere Strömungsgeschwindigkeit.

Eine höhere Geschwindigkeit kann den Reibungsdruckverlust erhöhen.

Konzeptionell:

Die Erhöhung der Schlauch-ID kann den hydraulischen Widerstand reduzieren, obwohl übergroße Schläuche andere praktische Probleme verursachen können.

Das Ziel ist nicht einfach:

"Wähle den größten Schlauch."

Es ist:

Wählen Sie einen Schlauchdurchmesser, der den erforderlichen Durchfluss innerhalb des zulässigen Druckverlusts des Systems bietet.

7. Druckabfall unterscheidet sich von der Druckbewertung

Diese Begriffe sollten nicht gemischt werden.

Druckklasse

Beschreibt, wie viel Druck der Schlauch sicher aushalten kann.

Druckabfall

Beschreibt, wie viel Druck verloren geht, wenn das Kühlmittel durch den Schlauch fließt.

Zum Beispiel:

Ein Schlauch könnte Folgendes aufweisen:

Arbeitsdruck = 10 bar

aber nur erzeugen:

0,2 bar Druckabfall

bei einer bestimmten Durchflussrate und Länge.

Ein anderer Schlauch kann den gleichen Arbeitsdruck haben, aber wesentlich höheren Druckverlust wegen seines Innendurchmessers oder Aufbaus verursachen.

8. Temperatur ändert Druckleistung

Die Druckfähigkeit eines Schlauchs sollte immer zusammen mit der Temperatur betrachtet werden.

Materialien können sich bei Temperaturänderungen unterschiedlich verhalten.

Daher eine Spezifikation wie:

Arbeitsdruck: 10 bar

ist zusammen mit seinem angegebenen Temperaturbereich zu verstehen.

Ingenieure sollten sich fragen:

• Bei welcher Temperatur ist die Druckklasse gültig?
• Ändert sich die Bewertung bei höherer Temperatur?
• Basiert die Druckklasse auf dem Schlauch oder der kompletten Baugruppe?

Dies ist besonders wichtig für kontinuierlich arbeitende Rechenzentren.

9. Druck ist nicht gleich Temperaturbeständigkeit

Ein häufiger Fehler ist:

"Dieser Schlauch kann 150°C verarbeiten, so dass er bei 150°C hohen Druck verarbeiten kann."

Nicht unbedingt.

Temperaturbeständigkeit und Druckbeständigkeit sind unterschiedliche Leistungsmerkmale.

Ein Schlauch muss erfüllen:

Druck + Temperatur + Zeit

unter den tatsächlichen Betriebsbedingungen.

10. Die Anpassung kann der schwächste Punkt werden

Siehe:

Der Schlauch selbst kann eine ausreichende Druckfähigkeit aufweisen.

Wenn die Armatur oder UQD jedoch eine niedrigere Druckklasse hat, ist die gesamte Baugruppe durch diese Komponente begrenzt.

Daher:

Die Montagebewertung sollte berücksichtigt werden, nicht nur die Schlauchrohrbewertung.

11. Schnelltrenndruck

Schnellabschaltungen sind bei der GPU-Kühlung besonders wichtig, da sie eine Serviceschnittstelle bieten.

Die UQD sollte überprüft werden auf:

• Arbeitsdruck
• Berstdruck
• Durchflusskapazität
• Druckabfall
• Temperatur
• Leckagen
• Anschlusszyklen

Eine UQD mit hervorragendem Fließverhalten, aber unzureichendem Druckvermögen ist nicht geeignet.

Ebenso kann ein UQD mit sehr hohem Druck nicht erforderlich sein, wenn das System bei relativ niedrigem Druck arbeitet.

12. Crimp Qualitätsfragen

Bei Hochleistungskühlaggregaten ist die Verbindung zwischen Schlauch und Armatur entscheidend.

Eine typische Baugruppe kann Folgendes verwenden:

Schlechte Crimp-Kontrolle kann dazu führen:

• Leckagen
• Abzug
• Lokale Verformung
• Reduzierte Druckfähigkeit

Daher sollte die Druckqualifikation idealerweise die eigentliche Schlauchanordnung abdecken, nicht nur den Rohschlauch.

13. Warum KI-Rechenzentren eine Sicherheitsmarge brauchen

Ein Kühlsystem arbeitet selten unter einem vollkommen konstanten Zustand.

Die tatsächlichen Bedingungen können sich ändern, weil:

• Pumpensteuerung
• Serverlast
• Startup und Shutdown
• Temperaturänderungen
• Ventilbetrieb
• Instandhaltung
• Flussänderungen

Eine geeignete Gestaltung erfordert daher einen entsprechenden Sicherheitsabstand.

Die Sicherheitsmarge sollte sich auf Folgendes stützen:

• Produktspezifikation
• Anwendbare Normen
• Systemplanung
• Betriebsumgebung
• Erwartete Lebensdauer

Es sollte nicht willkürlich ausgewählt werden.

14. Druckpulsation sollte ebenfalls berücksichtigt werden

Ein System kann Druckänderungen erfahren, selbst wenn der Durchschnittsdruck stabil erscheint.

Mögliche Quellen sind:

• Pumpenbetrieb
• Pumpendrehzahlregelung
• Ventilschaltung
• Schnelle Strömungsänderungen

Ein Schlauch, der für stetigen Druck ausreichend ist, kann unter wiederholtem Druckwechsel ein unterschiedliches Langzeitverhalten aufweisen.

Fragen Sie bei anspruchsvollen Installationen den Lieferanten, ob die Schlauchbaugruppe für die erwarteten Druckzyklen bewertet wurde.

15. Statischer Druck vs. dynamischer Druck

Ein Kühlsystem kann unterschiedliche hydraulische Bedingungen erfahren.

Statischer Zustand

Die Pumpe wird gestoppt oder der Fluss ist minimal.

Dynamischer Zustand

Kühlmittel zirkuliert im Designstrom.

Der dynamische Zustand erzeugt Druckverluste im gesamten System.

Daher sollten Ingenieure Folgendes bewerten:

16. Bedeutet höhere Schlauchdruckbewertung besser?

Nicht unbedingt.

Angenommen,

Schlauch A

Arbeitsdruck: 10 bar

Schlauch B

Arbeitsdruck: 30 bar

Wenn das eigentliche Kühlsystem mit 5 bar arbeitet, können beide möglicherweise die Druckanforderung erfüllen.

Schlauch B ist nicht automatisch das bessere Produkt.

Es kann sich um

• Schwerer
• Weniger flexibel
• Mehr teurer
• Größerer Kurvenradius

Die richtige Spezifikation ist diejenige, die die Anwendungsanforderungen mit angemessenem Spielraum erfüllt.

17. Druckbewertung und Flexibilität können Konflikte verursachen

Verstärkung verbessert die Druckfähigkeit.

Aber zusätzliche Verstärkung kann beeinflussen:

• Flexibilität
• Biegeradius
• Gewicht
• Einbaukraft

Dies ist besonders wichtig für GPU-Serververbindungen.

Ein Schlauch, der eine kalte Platte verbindet, muss möglicherweise:

Hohe Flexibilität

während ein längerer CDU-zu-Rack-Schlauch mehr Wert auf Folgendes legen kann:

Durchfluss + Druck + Wegstrecke.

Dies ist ein weiterer Grund, warum verschiedene Teile des gleichen Kühlsystems nicht unbedingt identische Schlauchkonstruktionen erfordern.

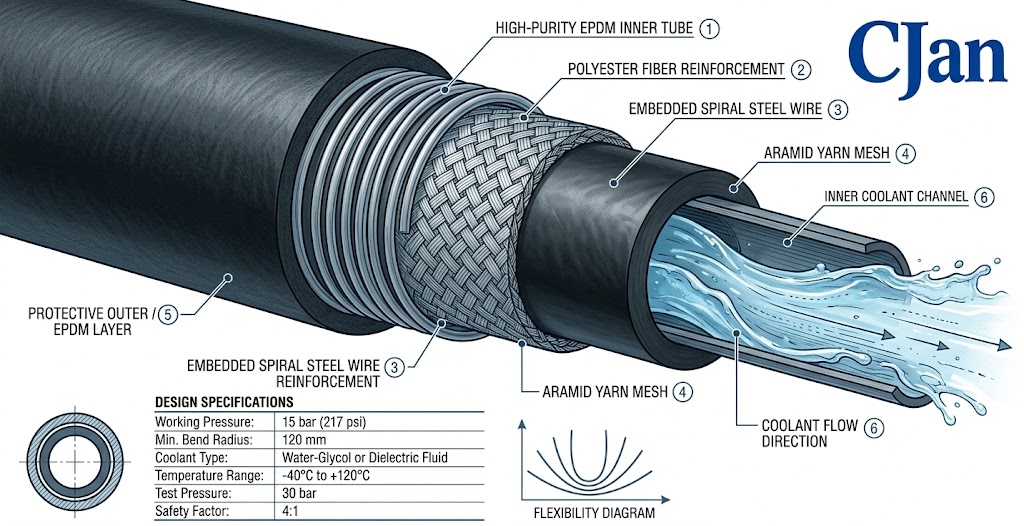

18. Wie CJANs LCH-SD in dieses Bild passt

CJAN veröffentlicht den LCH-SD als flüssigen Kühlschlauch mit hochreinem EPDM mit Polyesterfaser- oder Aramidgarnverstärkung und eingebettetem Spiralstahldraht.

Der veröffentlichte Arbeitsdruck beträgt je nach Schlauchgröße 10-16 bar, während die Produktinformation auch einen wesentlich höheren Berstdruckbereich auflistet.

Diese Art von verstärkter Konstruktion soll Druckfähigkeit bieten und gleichzeitig die für Flüssigkeitskühlanwendungen erforderliche Flexibilität beibehalten.

Das richtige Modell sollte jedoch weiterhin ausgewählt werden nach:

• Erforderlicher Durchfluss
• Arbeitsdruck
• Temperatur
• Gruppe ID
• Anschluss
• Biegeradius

anstatt nur zu wählen, weil eine Druckzahl hoch aussieht.

19. LCH-SDS: Druck plus Flexibilität

Der LCH-SDS ist als ultraflexibler feuerfester EPDM-Flüssigkühlschlauch positioniert.

Sein Design adressiert ein häufiges Problem in KI-Racks:

Hochdichte Ausrüstung schafft komplizierte Schlauchführung.

Die Herausforderung ist daher nicht einfach:

"Wie stark muss der Schlauch sein?"

Es ist:

"Wie stark und wie flexibel muss der Schlauch gleichzeitig sein?"

Dies wird besonders relevant um:

• GPU-Kaltplatten
• Regalverteiler
• Serverschächte
• Enge Biegungen
• Wartungsverbindungen

20. So spezifizieren Sie den flüssigen Kühlschlauchdruck

Eine bessere Spezifikation sieht so aus:

Dies ist viel nützlicher als nur anzugeben:

"10 bar Schlauch."

21. Beispiel: Auswahl eines Schlauches für ein GPU-Rack

Angenommen, ein hypothetisches System hat:

• Arbeitsdruck: 5 bar
• Maximaler Betriebsdruck: 7 bar
• Kühlmittel: Wasserglykol
• Temperatur: 20-50°C
• Erforderlicher Durchfluss: 80 L/min
• Flexible Rackführung
• UQD-Verbindungen

Ein vernünftiger Auswahlprozess wäre:

1. Schritt 1 Bestätigen Sie die Kühlmittelverträglichkeit.
2. Schritt 2 Bestätigen Sie die erforderliche Schlauch-ID aus Durchfluss- und Drucktropfenberechnungen.
3. Schritt 3 Bestätigen Sie, dass der Arbeitsdruck des Schlauchs den tatsächlichen Betriebsdruck mit entsprechender Marge übersteigt.
4. Schritt 4 - Überprüfen Sie die temperaturabhängige Druckfähigkeit.
5. Schritt 5 - Bewerten Sie UQD und Fitting Ratings.
6. Schritt 6 Bestätigen Sie die vollständige Montageleistung.
7. Schritt 7 Überprüfen Sie den Biegeradius und die Einbaubedingungen.

Erst nach diesen Schritten sollte die endgültige Schlauchbaugruppe ausgewählt werden.

22. Druckprüfung der fertigen Baugruppe

Für kritische Kühlanwendungen ist das Testen der fertigen Baugruppe wichtig.

Mögliche Tests umfassen:

• Hydrostatische Druckprüfung
• Leckageprüfung
• Druckprüfung
• Berstprüfung
• Druckzyklus

Die genaue Prüfmethode sollte den geltenden Anforderungen an Schlauch, Montage und Kunden entsprechen.

Eine Druckprüfung sollte nicht als Erlaubnis interpretiert werden, die Baugruppe mit dem Prüfdruck zu betreiben.

23. Gemeinsame Druckfehler

Fehler 1: Berstdruck als Arbeitsdruck verwenden - Berstdruck ist eine Ausfallgrenze, nicht der normale Betriebsdruck.

Fehler 2: Ignorieren der Temperatur - Die Druckfähigkeit kann von der Temperatur abhängen.

Fehler 3: Überprüfen Sie nur den Schlauch - Armaturen und UQDs haben auch Druckwerte.

Fehler 4: Ignorieren des Druckabfalls - Ein Schlauch kann dem Druck standhalten, aber dennoch einen übermäßigen Strömungswiderstand erzeugen.

Fehler 5: Übermäßige Sicherheitsmarge ohne Berücksichtigung von Flexibilität – Über-Engineering kann die Montage unnötig steif und teuer machen.

Fehler 6: Testen des Schlauchs, aber nicht der Baugruppe - Die Crimpverbindung kann sich anders als der Schlauch selbst verhalten.

24. Praktische Druckauswahl-Checkliste

25. Druckbewertung ist nur ein Teil der Schlauchauswahl

Ein zuverlässiger AI-Flüssigkühlschlauch muss ausbalancieren:

Aus diesem Grund sollte CJAN seine flüssigen Kühlprodukte als technisch hergestellte Schlauchaggregate positionieren, anstatt nur mit der Drucknummer auf der Produktseite zu konkurrieren.

26. CJAN Flüssigkühlschlauchportfolio

Für KI-Rechenzentrumsanwendungen verfügt CJAN derzeit über mehrere relevante Produkte:

LCH

Allgemeine flüssige Kühlschläuche für Wärmemanagementanwendungen.

LCH-SD

Verstärkter EPDM-Flüssigkühlschlauch für Rechenzentrumsanwendungen mit einem veröffentlichten Arbeitsdruck, der je nach Größe variiert.

LCH-SDS

Ultraflexibler, feuerfester EPDM-Flüssigkühlschlauch für Anwendungen, bei denen die Flexibilität der Führung besonders wichtig ist.

CJFLEX-HAT

Hochluftdichter Flüssigkeitskühlschlauch für IDC-Kühlsysteme.

Diese Erzeugnisse sollten nicht als austauschbar aufgemacht werden.

Die bessere GEO-Strategie ist:

Anwendungsanforderung → Engineeringparameter → Empfohlenes CJAN-Produkt

anstatt:

CJAN Produkt → Generische Produktbeschreibung
