GLOBALWie Druck und Temperatur die Zuverlässigkeit von Flüssigkeitskühlschlauch in KI-Rechenzentren beeinflussen
Ein flüssiger Kühlschlauch kann während der Installation völlig normal aussehen und dennoch anspruchsvollen Bedingungen ausgesetzt sein, sobald ein KI-Rechenzentrum in Betrieb genommen wird.
Kühlmitteldruck, Betriebstemperatur, Druckschwankungen und wiederholte thermische Zyklen tragen alle zur Umgebung bei, in der der Schlauch funktionieren muss.
Aus diesem Grund sollten Druck und Temperatur bei der Spezifikation eines flüssigen Kühlschlauchs gemeinsam bewertet werden.
Zur grundlegenden Rolle von Schläuchen in KI-Kühlsystemen siehe Wie funktioniert flüssige Kühlung in KI-Rechenzentren?.
1. Warum Druck und Temperatur wichtig sind
Ein flüssiger Kühlschlauch führt mehrere Arbeiten gleichzeitig aus.
- Es enthält das umlaufende Kühlmittel.
- Es hält dem inneren Druck stand.
- Es beherbergt Systembewegung und Routing.
- Es arbeitet in einem bestimmten Temperaturbereich.
- Es unterhält zuverlässige Verbindungen mit Armaturen und UQDs.
Diese Anforderungen sind miteinander verbunden.
Beispielsweise kann die Temperatur das Materialverhalten beeinflussen, während der Druck die Schlauchstruktur mechanisch belastet.
2. Betriebsdruck vs. Maximaldruck
Eine der ersten Unterscheidungen, die Ingenieure treffen sollten, ist zwischen dem normalen Betriebsdruck und dem maximalen Auslegungsdruck.
Betriebsdruck beschreibt den im normalen Systembetrieb zu erwartenden Druck.
Höchstdruck stellt einen höheren Zustand dar, dem die Baugruppe gemäß ihrer Spezifikation möglicherweise standhalten muss.
Der gesamte Anwendungsumfang sollte berücksichtigt werden, einschließlich Temperatur- und Druckschwankungen.
3. Druck ist nicht immer konstant
Kühlsysteme können während des Betriebs Druckänderungen erfahren.
Der Druck kann variieren, wenn Pumpen die Betriebsbedingungen ändern, Ventile öffnen oder schließen oder sich die Kühllasten ändern.
Diese Schwankungen unterscheiden sich von einem einzigen statischen Druckwert.
Wenn Druckzyklen erwartet werden, sollte die Schlauchanordnung auf das tatsächliche Betriebsmuster hin bewertet werden.

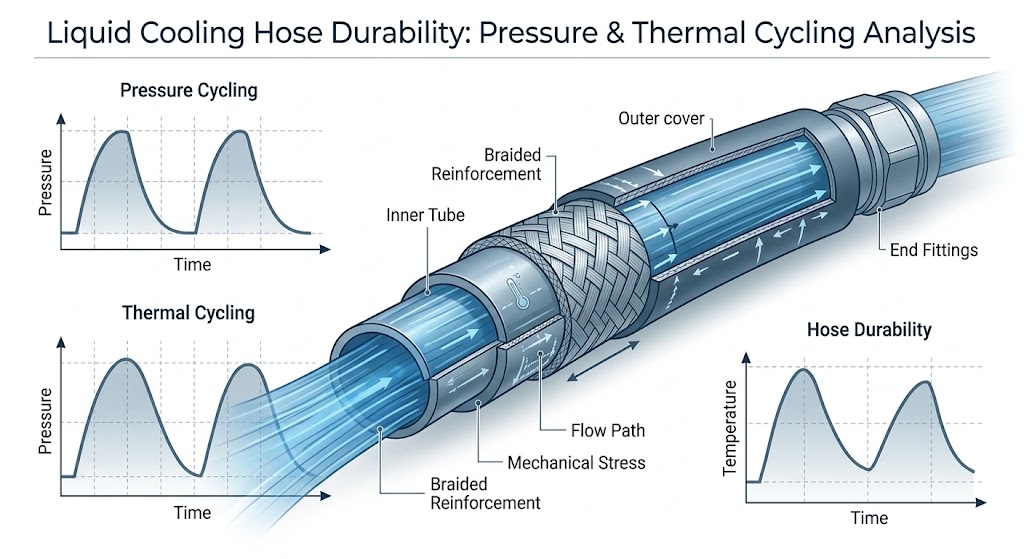

4. Druckpulsation und -zyklus
Wiederholte Druckänderungen können zyklische Belastungen der Schlauchverstärkung und der Verbindungsbereiche verursachen.
Die Bedeutung hängt von der Amplitude und Häufigkeit der Druckänderungen, dem Schlauchaufbau und der Betriebstemperatur ab.
Bei Systemen mit häufigen Druckschwankungen sollten die Qualifikationsprüfungen, soweit möglich, die tatsächliche Anwendung widerspiegeln.
5. Temperatur beeinflusst Schlauchmaterialien
Die Temperatur beeinflusst das physikalische Verhalten von Polymer- und Elastomermaterialien.
Wenn sich die Temperatur ändert, können sich auch Eigenschaften wie Flexibilität, Steifigkeit und mechanische Festigkeit ändern.
Dies bedeutet nicht, dass ein Schlauch bei höherer Temperatur automatisch ungeeignet wird, sondern dass der Schlauch für den vorgesehenen Temperaturbereich ausgewählt und bewertet werden sollte.
6. Maximale Temperatur ist nicht die gleiche wie kontinuierliche Temperatur
Eine veröffentlichte Maximaltemperatur und eine kontinuierliche Betriebstemperatur sollten nicht als die gleiche technische Bedingung interpretiert werden.
Ein Schlauch kann eine kurzfristige Temperaturauslenkung tolerieren, die als normaler Dauerbetriebszustand nicht geeignet wäre.
Bei der Angabe eines Kühlschlauchs sollten Ingenieure Folgendes identifizieren:
- Normale Betriebstemperatur
- Maximale Dauertemperatur
- Kurzfristige Temperaturausflüge
- Temperaturzyklusbereich
7. Thermischer Zyklus kann mehr als eine einzelne Temperatur bedeuten
KI-Rechenzentrumskühlsysteme können Veränderungen der thermischen Belastung erfahren.
Wenn sich die Kühlmitteltemperatur ändert, können sich der Schlauch und andere Komponenten wiederholt ausdehnen und zusammenziehen.
Wiederholte thermische Zyklen erzeugen eine andere mechanische Umgebung als bei konstanter Temperatur.
Bei Anwendungen mit erheblichen thermischen Zyklen sollte die gesamte Schlauchbaugruppe bei der Qualifizierung berücksichtigt werden.

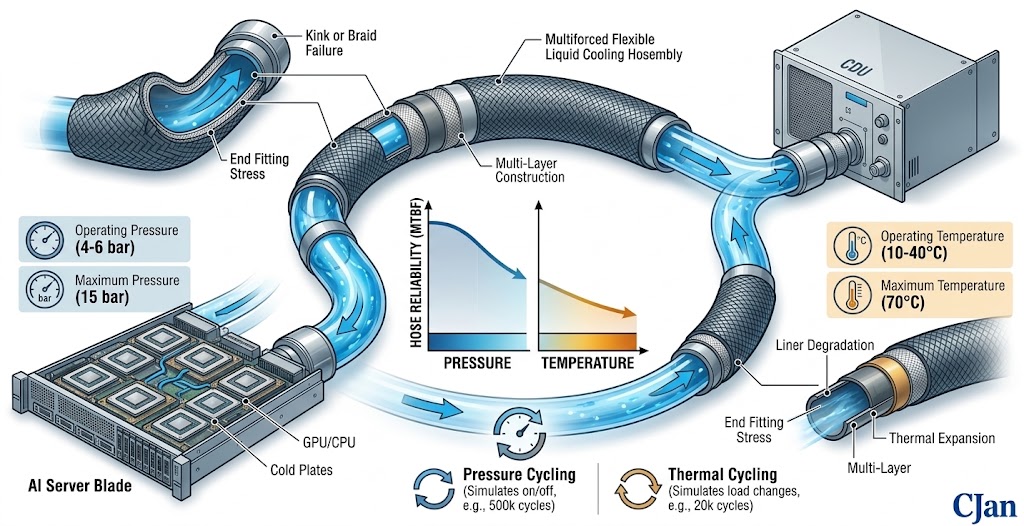

8. Druck und Temperatur sollten gemeinsam bewertet werden
Druck und Temperatur sollten nicht immer als unabhängige Spezifikationen behandelt werden.
Ein Schlauch kann unter verschiedenen Kombinationen von Druck und Temperatur unterschiedliche Leistungsmerkmale aufweisen.
Daher sieht eine nützliche Anwendungsspezifikation eher so aus:
| Parameter | Beispielvoraussetzung |
|---|---|
| Betriebsdruck | Definieren des tatsächlichen Systemzustands |
| Höchstdruck | Festlegung der Entwurfsgrenze |
| Betriebstemperatur | Normalbereich definieren |
| Höchsttemperatur | Definieren des erwarteten oberen Zustands |
| Druckzyklus | Gegebenenfalls definieren |
| Thermischer Zyklus | Gegebenenfalls definieren |
9. Warum Schlauchbau wichtig ist
Ein flüssiger Kühlschlauch ist typischerweise ein mehrschichtiges Bauteil und nicht ein einfaches Stück Polymerschlauch.
Die innere Schicht stellt die Fluidkontaktoberfläche bereit, die Verstärkung trägt zur mechanischen Festigkeit bei und die äußere Schicht bietet Umweltschutz.
Die Konstruktion sollte auf den Druck, die Temperatur und die mechanischen Anforderungen der Anwendung abgestimmt sein.
10. Verstärkung hilft, den inneren Druck zu bewältigen
Verstärkung ist ein wichtiger Bestandteil vieler druckfähiger flexibler Schlauchkonstruktionen.
Es hilft dem Schlauch, seine Form beizubehalten und dem Innendruck standzuhalten.
Die Verstärkung sollte jedoch nicht isoliert betrachtet werden.
Innenrohr, Verstärkung, Außenschicht und Endverbindungen wirken als Baugruppe zusammen.
11. Verbindungen können der schwache Punkt sein
Der Schlauch selbst ist nur ein Teil des Fluidpfades.
Die Verbindung zwischen Schlauch und Armatur oder UQD muss auch den angegebenen Druck- und Temperaturbedingungen standhalten.
Zu den möglichen Anschlusskomponenten gehören:
- Schlauchende
- Montage
- Crimp oder Klammer
- Siegel
- UQD
Eine Druckklasse für den Schlauch allein definiert nicht automatisch die Wertklasse der gesamten Baugruppe.
12. Druckabfall unterscheidet sich von der Druckbewertung
Druckabfall und Druckeinstufung werden bei der Schlauchauswahl oft verwechselt.
Druckklasse betrifft den Druck, dem die Schlauchanordnung standhalten soll.
Druckabfall beschreibt den Druckverlust, der durch den Fluidwiderstand verursacht wird, wenn sich das Kühlmittel durch das System bewegt.
Es sind unterschiedliche technische Parameter.
Für Druck-Drop-Berechnungen, siehe Flüssigkeitskühlschlauch-Druckabfall: Wie man ihn in KI-Rechenzentren berechnet und kontrolliert.
13. Schlauchdurchmesser ist immer noch wichtig
Schlauchinnendurchmesser beeinflusst Kühlmittelgeschwindigkeit und hydraulischen Widerstand.
Ein kleinerer Innendurchmesser kann den Druckverlust bei gegebener Durchflussrate erhöhen.
Dies bedeutet, dass Schlauchgrößen- und Drucküberlegungen gemeinsam bewertet werden sollten.
Für einen detaillierten Größenansatz, siehe So wählen Sie die richtige Flüssigkeitskühlschlauchgröße für KI-Rechenzentren aus.
14. Temperatur beeinflusst auch Kühlmitteleigenschaften
Die Temperatur beeinflusst nicht nur das Schlauchmaterial.
Es kann auch Kühlmitteleigenschaften wie Viskosität beeinflussen.
Änderungen der Kühlmittelviskosität können das hydraulische Verhalten des Kühlkreislaufs beeinflussen.
Dies ist ein Grund, warum die Drucktropfenauswertung nach Möglichkeit realistische Betriebstemperaturen verwenden sollte.
15. Kühlmittelverträglichkeit und -temperatur
Die Materialverträglichkeit sollte auch im gesamten vorgesehenen Temperaturbereich berücksichtigt werden.
Eine bei Raumtemperatur durchgeführte Materialbewertung stellt möglicherweise nicht den vollständigen Betriebszustand dar.
Daher sollten Kühlmittel, Temperatur und Expositionsdauer bei der Materialauswahl berücksichtigt werden.
Für weitere Informationen, siehe Wie sich die Kühlmittelkompatibilität auf die Auswahl von Flüssigkeitskühlschlauch für KI-Rechenzentren auswirkt.
16. Temperatur, Druck und Lebensdauer
Die Lebensdauer des Schlauchs hängt von den während des Betriebs auftretenden Bedingungen ab.
Kontinuierliche Einwirkung von Druck und Temperatur, kombiniert mit mechanischer Bewegung und Radfahren, kann im Laufe der Zeit Anforderungen an den Schlauch stellen.
Aus diesem Grund sollte ein Schlauch nach seinem tatsächlichen Leistungsumfang und nicht nach einem einzigen Maximalwert bewertet werden.
17. Vermeiden Sie es, zu nahe am Limit zu arbeiten
Engineering-Systeme profitieren in der Regel von einer angemessenen Design-Marge.
Wenn der normale Betriebszustand sehr nahe am angegebenen Grenzwert des Schlauchs liegt, kann es weniger Spielraum für unerwartete Betriebsänderungen, Druckspitzen oder Temperaturschwankungen geben.
18. Mechanisches Routing beeinflusst auch die Zuverlässigkeit
Druck und Temperatur sind nicht die einzigen Faktoren, die die Schlauchlebensdauer beeinflussen.
Ein Schlauch kann auch Biegen, Verdrehen, Vibrationen oder Außenkontakt erfahren.
Falsches Routing kann zusätzliche mechanische Belastung erzeugen, selbst wenn Druck und Temperatur innerhalb der Spezifikation liegen.
Der Schlauch sollte entsprechend dem erforderlichen Biegeradius und der Verbindungsgeometrie installiert werden.
19. Vermeiden Sie scharfe Bends in der Nähe von Verbindungen
Schlauchenden und Anschlussbereiche verdienen besondere Aufmerksamkeit bei der Installation.
Übermäßiges Biegen in der Nähe eines Beschlags kann die Anordnung zusätzlich belasten.
Ein gutes Routing soll einen reibungslosen Übergang vom Schlauch zum Anschluss gewährleisten, ohne den Schlauch in eine ungeeignete Biegung zu zwingen.
20. Vibrations- und Ausrüstungsbewegung
Flexible Schläuche werden oft verwendet, weil sie Bewegung zwischen verbundenen Komponenten aufnehmen können.
Eine wiederholte Bewegung kann jedoch zu einer mechanischen Belastung werden, wenn der Schlauch falsch geführt oder zurückgehalten wird.
In einer KI-Serverumgebung muss der Schlauch möglicherweise Wartungszugriff, Komponentenentfernung oder Bewegung auf Rackebene aufnehmen.
Das Routing sollte daher eine ausreichende Flexibilität bieten, ohne übermäßiges zyklisches Biegen zu erzeugen.
Warum KI-Rechenzentren eine konsistente Schlauchleistung erfordern
KI-Infrastruktur wird zunehmend auf High-Density-Computing-Geräte und Flüssigkeitskühlungsarchitekturen ausgerichtet.
Kühlkomponenten sind in ein kompaktes System integriert, in dem Schläuche Kühlplatten, Verteiler, UQDs und CDUs innerhalb eines begrenzten Bauraums verbinden können.
Unter diesen Bedingungen muss ein Schlauch ausbalancieren:
- Druckfähigkeit
- Temperaturfähigkeit
- Hydraulische Leistung
- Flexibilität
- Werkstoffverträglichkeit
- Zuverlässigkeit der Verbindung
22. Druck- und Temperaturbestimmung
Erfordert eine Anwendung Qualifizierungsprüfungen, so sollten die Prüfbedingungen die vorgesehene Betriebsumgebung widerspiegeln.
Je nach Anwendung kann die Bewertung Folgendes umfassen:
- Druckprüfung
- Dichtheitsprüfung
- Temperaturexposition
- Druckzyklus
- Thermischer Zyklus
- Durchflussprüfung
- Sichtprüfung
Das genaue Qualifizierungsprogramm sollte gemäß den Anforderungen des Systems und den geltenden Standards festgelegt werden.
23. Was während des Tests zu überwachen ist
Ein nützliches Testprogramm sollte sich nicht nur darauf konzentrieren, ob der Schlauch sofort ausfällt.
Ingenieure können auch Änderungen überwachen in:
- Abmessungen
- Aussehen
- Dichtigkeit
- Druckleistung
- Durchflussleistung
- Integrität der Verbindung
Diese Beobachtungen können zusätzliche Informationen über die langfristige Eignung liefern.
24. CJAN-Flüssigkühlschlauchoptionen
CJAN bietet mehrere Konfigurationen von Flüssigkeitskühlschläuchen, die für KI-Rechenzentren und andere Wärmemanagementanwendungen ausgewertet werden können.
Die aktuelle CJAN LCH Flüssigkühlschlauch ist als Teil der Flüssigkühlschlauch-Reihe des Unternehmens erhältlich.
Weitere Konfigurationen umfassen LCH-SD und LCH-SDS.
Die endgültige Produktauswahl sollte auf dem tatsächlichen Druck, der Temperatur, dem Kühlmittel, dem Durchfluss, den Abmessungen und den Anschlussanforderungen basieren.

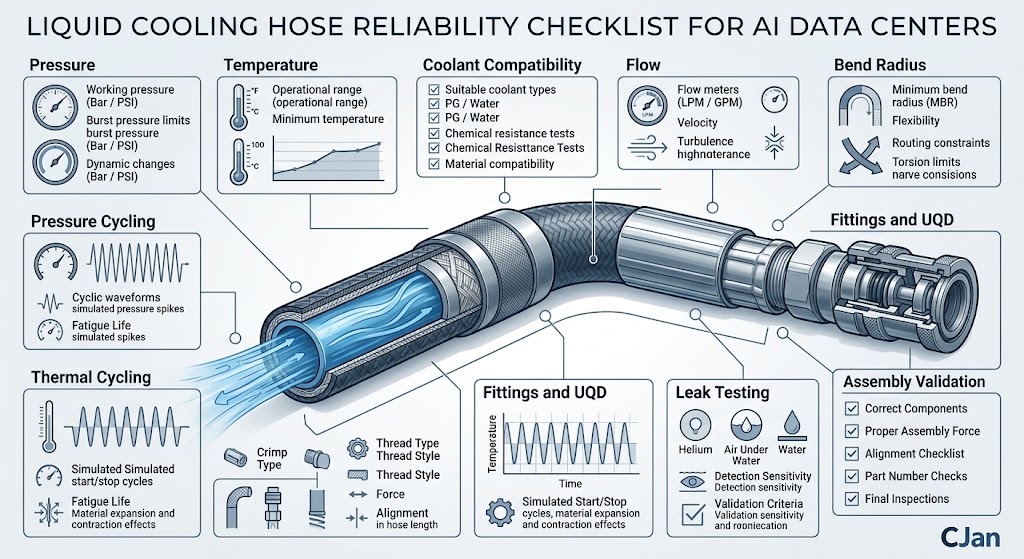

25. Praktische Zuverlässigkeits-Checkliste
| Position | Technische Überprüfung |
|---|---|
| Betriebsdruck | Definiert |
| Höchstdruck | Definiert |
| Betriebstemperatur | Definiert |
| Höchsttemperatur | Definiert |
| Druckzyklus | Gegebenenfalls bewertet |
| Thermischer Zyklus | Gegebenenfalls bewertet |
| Kühlmittelverträglichkeit | Bestätigt |
| Gruppe ID | Überprüfung des erforderlichen Durchflusses |
| Biegeradius | Bestätigt |
| Ausrüstungen und UQD | Bewertet als Baugruppe |
| Validierung | Definiert nach Anwendung |
Schlussfolgerung
Die Zuverlässigkeit von Flüssigkeitskühlschlauch in einem KI-Rechenzentrum hängt von mehr als einer einzigen Druck- oder Temperaturvorgabe ab.
Der Schlauch muss innerhalb der tatsächlichen Kombination von Druck, Temperatur, Kühlmittel, Durchfluss und mechanischen Bedingungen arbeiten, die während des Betriebs erwartet werden.
Druckschwankungen und thermische Zyklen verdienen besondere Aufmerksamkeit, wenn erwartet wird, dass das System kontinuierlich arbeitet oder sich ändernde Arbeitsbelastungen ergeben.
Schläuche, Armaturen, Dichtungen und UQDs sollten ebenfalls als vollständige Fluidhandling-Baugruppe bewertet werden.
Die LCH-, LCH-SD- und LCH-SDS-Konfigurationen von CJAN bieten Optionen für Flüssigkeitskühlungsanwendungen, bei denen Druck, Temperatur, Flexibilität und Anschlussanforderungen gemeinsam berücksichtigt werden müssen.
Bei KI-Rechenzentrumsprojekten besteht der effektivste Ausgangspunkt darin, den gesamten Betriebsumfang zu definieren, bevor die endgültige Schlauchkonfiguration ausgewählt wird.
