GLOBALPrüfung der Flüssigkühlschlauch-Baugruppe: Druck-, Leck- und Leistungskontrollen
Eine flüssige Kühlschlauchanordnung kann nur wenige Komponenten enthalten, aber ihre Zuverlässigkeit hängt davon ab, wie diese Komponenten zusammenarbeiten.
In einem KI-Rechenzentrum kann eine typische Baugruppe einen flexiblen Schlauch, Armaturen, Dichtungskomponenten und UQD-Anschlüsse umfassen. Einmal installiert, wird die Baugruppe Teil eines kontinuierlichen Kühlmittelkreislaufs, der GPUs, Kühlplatten, Krümmer oder andere Wärmemanagementgeräte bedient.
Aus diesem Grund sollte die Prüfung nicht damit aufhören, den Schlauch selbst zu überprüfen, sondern die fertige Baugruppe muss entsprechend den Druck-, Leck-, Durchfluss- und mechanischen Anforderungen der vorgesehenen Anwendung bewertet werden.
1. Warum eine flüssige Kühlschlauch-Baugruppe testen?
Ein Schlauch kann seine individuellen Material- und Druckvorgaben erfüllen, während die fertige Montage noch ein Verbindungsproblem enthält.
Zum Beispiel kann ein potenzieller Fehler entstehen aus:
- Falsche Montage
- Falsche Schlaucheinführung
- Falsches Crimpen
- Beschädigte Dichtungsteile
- Falsches UQD-Engagement
- Übermäßige Schlauchbiegung
- Kontamination der Baugruppe
Diese Bedingungen können nicht identifiziert werden, indem der Schlauch allein überprüft wird.
Das Testen der kompletten Baugruppe bietet einen zusätzlichen Verifizierungsschritt vor der Installation.
2. Was ist eine flüssige Kühlschlauch-Baugruppe?
Eine flüssige Kühlschlauchanordnung ist mehr als eine Schlauchlänge.
Je nach Anwendung kann eine Baugruppe enthalten:
- Flexibler Flüssigkeitskühlschlauch
- Endbeschläge
- UQD-Verbindungen
- Dichtungselemente
- Verkrampte oder mechanisch gesicherte Schnittstellen
Die tatsächliche Konstruktion hängt von der Kühlarchitektur und den Anschlussanforderungen ab.
Das Anwendungsspektrum für flüssige Kühlung von CJAN bietet Schlauchlösungen für Wärmemanagementanwendungen:
3. Das Testen sollte mit den Anwendungsanforderungen beginnen
Vor der Definition eines Testverfahrens sollten Ingenieure die Bedingungen verstehen, die die Baugruppe im Betrieb erfahren wird.
Wichtige Parameter können sein:
- Arbeitsdruck
- Erforderlicher Durchsatz
- Kühlmitteltyp
- Betriebstemperatur
- Anschlussart
- Voraussichtliche Betriebsbedingungen
- Anlagenkonfiguration
Die Prüfbedingungen sollten sich auf die tatsächliche Anwendung beziehen und nicht willkürlich ausgewählt werden.
4. Druckprüfung
Druckprüfung wird häufig verwendet, um die Druckintegrität einer fertigen Schlauchanordnung zu bewerten.
Eine vereinfachte Prüfanordnung kann wie folgt dargestellt werden:
Die Baugruppe wird einer definierten Prüfbedingung unterzogen und auf Anzeichen von Druckverlust, Leckage oder abnormaler Verformung überwacht.
Die tatsächlichen Druck-, Dauer- und Akzeptanzkriterien sollten entsprechend der geltenden Produktspezifikation, Kundenanforderung oder Prüfnorm festgelegt werden.
5. Arbeitsdruck ist nicht gleich Prüfdruck
Ein wichtiger Unterschied ist der Unterschied zwischen normalem Arbeitsdruck und einem Prüfdruck.
Der Arbeitsdruck beschreibt den vorgesehenen Betriebszustand der Baugruppe.
Für Validierungszwecke kann ein Prüfdruck gesondert festgelegt werden.
Weitere Informationen zur Druckauswahl finden Sie unter Liquid Cooling Schlauchdruck Bewertung: Wie viel Druck braucht ein AI Data Center Schlauch?.
6. Druckfestigkeitsprüfung
Die Prüfung der Druckintegrität konzentriert sich darauf, ob die fertige Baugruppe den angegebenen Druck ohne unzulässige Leckagen oder strukturelle Probleme aufrechterhalten kann.
Zu den Interessengebieten gehören:
- Schlauchkörper
- Steckverbindungen
- Geschädigte Gebiete
- Dichtschnittstellen
- UQD-Verbindungen
Die Baugruppe ist auf sichtbare Leckagen, abnorme Verformungen oder andere Anzeichen eines Versagens zu untersuchen.
7. Dichtheitsprüfung
Die Dichtheitsprüfung hat einen anderen Schwerpunkt als die allgemeine Druckprüfung.
Das Ziel besteht darin, festzustellen, ob die Baugruppe unter den festgelegten Prüfbedingungen einen inakzeptablen Flüssigkeits- oder Gasleckpfad aufweist.
Je nach Anwendung kann die Dichtheitsprüfung unter Verwendung eines geeigneten Prüfmediums und einer geeigneten Messmethode durchgeführt werden.
Das gewählte Verfahren sollte für die Montagegestaltung und die erforderliche Empfindlichkeit geeignet sein.
8. Warum visuelle Inspektion allein nicht genug ist
Eine visuelle Inspektion kann offensichtliche Probleme identifizieren, kann aber nicht jeden Aspekt der Verbindungsintegrität überprüfen.
Zum Beispiel kann eine Verbindung korrekt montiert erscheinen, während sie Folgendes enthält:
- Eine falsch positionierte Dichtung
- Unzureichende Einführtiefe
- Unsachgemäße Crimpabmessungen
- Innere Schäden
- Ein kleiner Leckagepfad
Aus diesem Grund ist die visuelle Inspektion im Allgemeinen am nützlichsten als Teil eines breiteren Überprüfungsprozesses.
9. Überprüfen Sie den Schlauch vor dem Testen
Vor der Druckausübung oder einer anderen Prüfbedingung sollte die Baugruppe visuell überprüft werden.
Inspektion für:
- Teile oder Schleifmittel
- Zerkleinern
- Abnorme Verformung
- Verunreinigungen
- Falsche Einbauausrichtung
- Beschädigte Anschlusskomponenten
Jeder offensichtliche Montagefehler sollte behoben werden, bevor mit nachfolgenden Tests fortgefahren wird.
10. Einbau prüfen
Der Einbau ist anhand der Montagespezifikation zu überprüfen.
Je nach Verbindungsmethode kann dies Folgendes umfassen:
- Einführtiefe
- Anpassorientierung
- Abmessungen der Federn
- Stellung der Klemme
- Gegebenenfalls Drehmoment
- Sichtbare Schäden
Kontrollierte Montageverfahren helfen, die Variation zwischen einzelnen Schlauchbaugruppen zu reduzieren.
11. UQD-Engagement überprüfen
Wenn eine UQD in die Baugruppe eingebaut ist, sollte die Verbindung auf korrekte Verbindung und Verriegelung überprüft werden.
Wichtige Kontrollen können sein:
- Korrekte Gegenstücke
- Vollständiges Engagement
- Position des Verriegelungsmechanismus
- Siegelbedingung
- Keine sichtbaren Schäden
Das genaue Prüfverfahren sollte den Anforderungen des Kupplungsherstellers entsprechen.
Hintergrund zur UQD-Auswahl, siehe UQD vs. Traditionelle Quick Disconnects für AI Data Center Cooling.
12. Überprüfung der Durchflussleistung
Eine Schlauchanordnung kann leckagefrei sein und dennoch einen übermäßigen hydraulischen Widerstand einleiten.
Aus diesem Grund kann die Leistungsvalidierung auch flussbezogene Messungen umfassen.
Jede Komponente trägt zu den hydraulischen Eigenschaften des Kühlkreislaufs bei.
Bei Bedarf sollten die Ingenieure überprüfen, ob die fertige Baugruppe bei der vorgesehenen Durchflussmenge keinen unannehmbaren Druckverlust verursacht.
Siehe Flüssigkeitskühlschlauch-Druckabfall: Wie man ihn in KI-Rechenzentren berechnet und kontrolliert.
13. Druckabfallprüfung
Der Druckabfall kann durch Messung der Druckdifferenz über die Schlauchanordnung bei einer definierten Durchflussmenge ausgewertet werden.
Das Messergebnis kann dann mit der erwarteten hydraulischen Leistung verglichen werden.
Dies kann besonders nützlich sein, wenn die Baugruppe mehrere Armaturen oder UQD-Anschlüsse enthält.
14. Warum Durchflusstests für die KI-Kühlung wichtig sind
KI-Serverkühlsysteme sind vom kontrollierten Kühlmittelkreislauf abhängig.
Wenn eine Baugruppe einen übermäßigen Widerstand einführt, benötigt das Kühlsystem möglicherweise zusätzlichen Pumpendruck, um den Zielfluss zu erreichen.
Aus diesem Grund kann die Validierung der Schlauchmontage über die einfache Leckvermeidung hinausgehen.
Es kann auch helfen, zu bestätigen, dass die Baugruppe für das beabsichtigte hydraulische Design geeignet ist.
15. Temperaturbetrachtungen während der Prüfung
Die Prüfung bei Raumtemperatur kann nicht alle während des Betriebs auftretenden Bedingungen wiedergeben.
Wenn Anwendungsanforderungen dies erfordern, müssen Ingenieure möglicherweise Temperaturauswirkungen auf Folgendes berücksichtigen:
- Schlauchmaterialien
- Dichtungen
- Armaturen
- UQD-Komponenten
- Abmessungen der Baugruppe
Die temperaturabhängige Prüfung sollte entsprechend den tatsächlichen Anwendungsanforderungen festgelegt werden.
16. Druck und Temperatur sollten zusammen betrachtet werden
Die Druckfähigkeit kann mit der Temperatur variieren.
Daher sollte eine Druckprüfung bei einer Temperatur nicht automatisch als Leistungsnachweis unter allen Betriebsbedingungen interpretiert werden.
Die Ingenieure sollten bei der Festlegung der Betriebs- und Validierungsbedingungen die Druck- und Temperaturgrenzwerte des Herstellers verwenden.
17. Prüfung der Kühlmittelverträglichkeit
Das ausgewählte Testmedium sollte ebenfalls sorgfältig geprüft werden.
Eine Schlauchbaugruppe, die für ein bestimmtes Kühlmittel bestimmt ist, sollte letztendlich mit Materialien und Bedingungen bewertet werden, die die beabsichtigte Anwendung bei Bedarf repräsentieren.
Dies ist insbesondere dann relevant, wenn die Anordnung mehrere benetzte Materialien enthält.
Die Kompatibilitätskette umfasst:
Alle benetzten Bestandteile sollten zusammen betrachtet werden.
18. Prüfung der Anschlussschnittstellen
Verbindungsschnittstellen verdienen besondere Aufmerksamkeit, da sie mehrere Materialien und mechanische Komponenten kombinieren.
Eine typische Schnittstelle kann Folgendes enthalten:
- flexibler Schlauch
- starre Befestigung
- Siegel
- Verriegelungsmechanismus
- UQD-Stelle
Die Schnittstelle sollte in ihrer zusammengebauten Konfiguration getestet werden, anstatt davon auszugehen, dass einzelne Komponentenspezifikationen die Montageleistung garantieren.
19. Mechanische Belastung während der Prüfung
Wenn es sich bei der Anwendung um eine Biegung oder Bewegung handelt, kann die Prüfung nur eines perfekt geraden Schlauchs den installierten Zustand möglicherweise nicht darstellen.
Ingenieure müssen möglicherweise die Auswirkungen von berücksichtigen:
- Biegen
- Schlauchführung
- Ausrüstungsbewegung
- Vibration
- Verbindungsorientierung
Die geeignete Testkonfiguration hängt von der tatsächlichen Anwendung ab.
Siehe Liquid Cooling Hose Bend Radius: Warum Flexibilität in AI Server Racks wichtig ist.
20. Testen Sie die Baugruppe nach dem Routing
Das Routing kann die mechanische Belastung einer Schlauchanordnung verändern.
Für kritische Installationen kann es daher sinnvoll sein, den montierten Routing-Zustand zu berücksichtigen, anstatt nur eine gerade, unbelastete Baugruppe zu testen.
Die geeignete Reihenfolge hängt vom Montageprozess und den Kundenanforderungen ab.
21. Gemeinsame Prüfmethoden
| Test/Prüfung | Primärzweck |
|---|---|
| Sichtprüfung | sichtbare Montagefehler erkennen |
| Druckprüfung | Überprüfung der Druckintegrität unter definierten Bedingungen |
| Dichtheitsprüfung | Unannehmbare Leckagen identifizieren |
| Durchflussprüfung | Überprüfung der hydraulischen Leistung |
| Drucktropfenmessung | Bewertung des hydraulischen Widerstands |
| Abmessungensprüfung | Prüfen der Abmessungen der Baugruppe |
| Verbindungskontrolle | Überprüfung der Anbringung und des UQD-Eingriffs |
22. Druckprüfung ersetzt nicht Dichtheitsprüfung
Diese beiden Tests sind verwandt, sollten aber nicht automatisch als identisch behandelt werden.
Die Druckprüfung wertet die Anordnung unter einem definierten Druckzustand aus.
Die Leckageprüfung konzentriert sich auf die Identifizierung eines inakzeptablen Leckagepfads unter Verwendung eines definierten Detektionsverfahrens.
Die geeignete Testkombination hängt vom erforderlichen Leistungsniveau der Anwendung ab.
23. Festlegung der Akzeptanzkriterien vor der Prüfung
Ein Test ist schwer zu interpretieren, wenn die Akzeptanzkriterien nicht vorab definiert werden.
In einer technischen Prüfspezifikation sollte gegebenenfalls Folgendes angegeben werden:
- Prüfmedium
- Prüfdruck
- Prüftemperatur
- Prüfdauer
- Durchflussrate
- Zulässige Leckage
- Druckabfallgrenzwerte
- Visuelle Akzeptanzkriterien
24. Aufzeichnungsergebnisse
Testaufzeichnungen können eine nützliche Rückverfolgbarkeit für Schlauchbaugruppen bieten, die in kritischen Anwendungen verwendet werden.
Ein Prüfprotokoll kann Folgendes enthalten:
- Ausrüstungskennung
- Schlauchmodell
- Einbaukonfiguration
- UQD-Konfiguration
- Prüfdatum
- Prüfbedingungen
- gemessener Druck
- Gemessener Durchfluss
- Ergebnis der Dichtheitsprüfung
- Endgültiges Kontrollergebnis
25. Rückverfolgbarkeit kann während der Wartung helfen
Für große Rechenzentrumseinsätze können viele ähnliche Schlauchbaugruppen in derselben Einrichtung installiert werden.
Eine eindeutige Identifizierung kann Wartungsteams helfen festzustellen, welche Baugruppe getestet wurde und welche Konfiguration verwendet wurde.
Dies ist insbesondere dann sinnvoll, wenn Baugruppen unterschiedliche Längen, Beschläge oder Verbindungskonfigurationen aufweisen.
Was passiert, wenn eine Baugruppe nicht testet?
Ein fehlgeschlagener Test sollte eine Untersuchung auslösen, anstatt einfach die Baugruppe zu ersetzen, ohne die Ursache zu verstehen.
Mögliche Ursachen können sein:
- Falsche Montage
- Falsche Komponentenauswahl
- Beschädigte Dichtung
- Unsachgemäße Montage
- Falsches UQD-Engagement
- Schlauchschäden
- Fehler beim Prüfaufbau
Die fehlerhafte Baugruppe sollte nach dem geltenden Qualitätsverfahren bewertet werden.
27. Wiederholung des Tests nach Korrekturmaßnahmen
Wenn ein Problem erkannt und behoben wird, sollte die Baugruppe nach dem geltenden Verfahren erneut getestet werden.
Das einfache Beheben des sichtbaren Problems ohne Überprüfung der gesamten Baugruppe kann andere Probleme unentdeckt lassen.
28. Prüfung neuer Schlauchbaugruppen
Neu hergestellte Baugruppen sollten gemäß den geltenden Qualitäts- und Produktanforderungen validiert werden.
Die genaue Teststufe hängt ab von:
- Produktdesign
- Kundenspezifikation
- Anwendungskritischität
- Herstellungsverfahren
- Anwendbare Normen
Nicht jede Baugruppe benötigt das gleiche Testprogramm.
29. Tests nach der Feldinstallation
Die Fabrikprüfung beseitigt nicht unbedingt die Notwendigkeit von Installationsprüfungen.
Während der Feldinstallation können Schläuche sein:
- gebogen
- Rotiert
- Bewegt
- An unterschiedliche Geräte angeschlossen
- Anlagenlasten ausgesetzt
Die endgültige Systeminbetriebnahme sollte daher die geeigneten Verifizierungsschritte für die installierte Konfiguration umfassen.
30. Prüfung nach Wartung
Wenn während der Wartung ein Flüssigkeitskühlkreislauf geöffnet wird, sollten die betroffenen Anschlüsse überprüft werden, bevor das System in den Normalbetrieb zurückkehrt.
Dies ist besonders wichtig für Verbindungen, die getrennt und wieder verbunden wurden.
Die Inspektions- und Prüfanforderungen sollten den Instandhaltungsverfahren der Einrichtung entsprechen.
31. Testsequenz einer praktischen Flüssigkühlschlauch-Baugruppe
32. Zuverlässigkeit des Prüf- und Flüssigkeitskühlsystems
Das Testen kann nicht jeden möglichen Fehlermodus eliminieren, aber es kann Fehler identifizieren, bevor eine Baugruppe in Betrieb genommen wird.
Dies ist besonders nützlich in KI-Rechenzentrumsanwendungen, bei denen die Kühlverfügbarkeit eng mit dem Anlagenbetrieb verbunden ist.
Eine praktische Zuverlässigkeitsstrategie kombiniert daher:
- Korrekte Schlauchauswahl
- Korrekte Montageauswahl
- Korrekte UQD-Auswahl
- Gesteuerte Baugruppe
- Geeignete Tests
- Inspektion der Anlagen
- Laufende Instandhaltung
33. Flüssigkühlschlauch-Baugruppen von CJAN
CJAN bietet flüssige Kühlschlauchlösungen, die in konstruierte Schlauchbaugruppen für KI-Rechenzentren und andere Wärmemanagementanwendungen integriert werden können.
Zu den relevanten Produkten gehören:
Für eine technisch hergestellte Baugruppe sollte der Schlauch mit der entsprechenden Passung und UQD entsprechend den erforderlichen Kühlmittel-, Druck-, Temperatur-, Durchfluss- und Einbaubedingungen abgestimmt werden.
Siehe: CJAN Flüssigkühlung Anwendungsseite für zusätzliche Informationen.

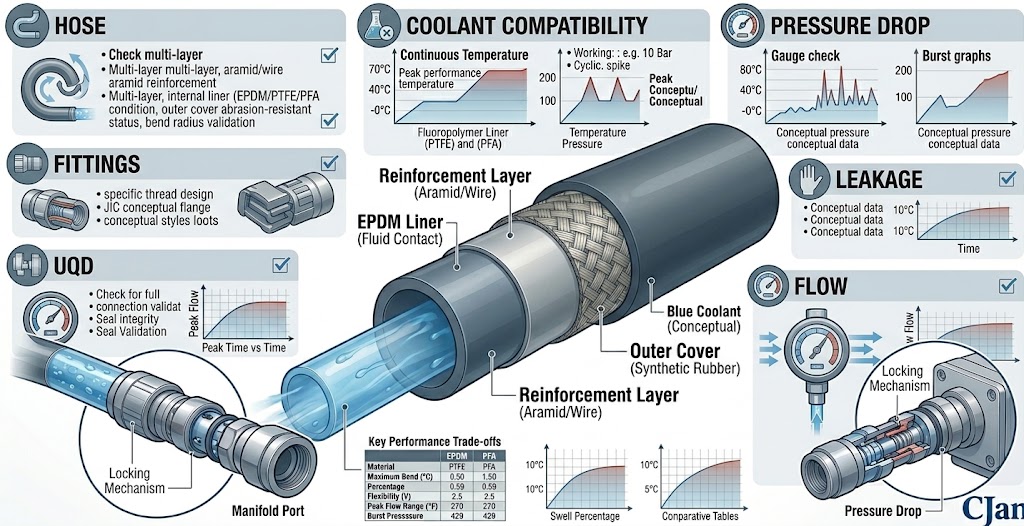

34. Eine praktische Test-Checkliste
| Position | Überprüfung |
|---|---|
| Schlauch | Korrektes Modell und Konstruktion |
| Armaturen | Korrekter Typ und Einbau |
| UQD | Korrekte Paarung und Verlobung |
| Kühlmittel | Kompatibel mit benetzten Materialien |
| Druck | Definierte Prüfbedingung |
| Leckagen | Innerhalb der festgelegten Akzeptanzkriterien |
| Durchfluss | Innerhalb des erforderlichen Leistungsbereichs |
| Druckabfall | Innerhalb der Grenzen des Systemdesigns |
| Aussehen | Keine sichtbaren Montagefehler |
| Aufzeichnungen | Ergebnisse dokumentiert für die Rückverfolgbarkeit |
Schlussfolgerung
Das Testen einer flüssigen Kühlschlauchanordnung ist mehr als die Überprüfung, ob ein Schlauch Druck standhalten kann.
Die fertige Baugruppe sollte entsprechend den Bedingungen bewertet werden, die sie im Kühlsystem erfährt, einschließlich Druck, Leckage, Durchfluss, Temperatur und mechanischer Belastung.
Druckprüfungen können helfen, die Druckintegrität zu überprüfen. Dichtheitsprüfungen können unannehmbare Leckagepfade identifizieren. Durchfluss- und Drucktropfenprüfungen können helfen, die hydraulische Leistung zu bestätigen. Visuelle und dimensionale Inspektionen können Montagefehler identifizieren.
Für Anwendungen zur Flüssigkeitskühlung von KI-Rechenzentren hilft dieser Ansatz, die Schlauchauswahl mit den praktischen Anforderungen der Installation, Inbetriebnahme und langfristigen Wartung zu verbinden.
Erfahren Sie mehr über CJAN Flüssigkeitskühlschlauchlösungen und verwandte technische Anwendungen.
