GLOBALWas sind die wichtigsten Anforderungen an AI Data Center Liquid Cooling Schläuche?
Flüssigkühlung wird zu einem immer wichtigeren Teil der KI-Infrastruktur mit hoher Dichte.
Da GPU-Server leistungsfähiger werden, muss das Kühlsystem eine größere Wärmemenge durch einen kontrollierten Kühlmittelkreislauf entfernen. Kalte Platten, Verteiler, CDUs, Armaturen, UQDs und Schläuche werden alle Teil des Wärmemanagementsystems.
Unter diesen Komponenten stellt der flüssige Kühlschlauch eine flexible Verbindung zwischen festen Komponenten bereit.
Das klingt einfach, aber ein KI-Rechenzentrumskühlschlauch muss mehrere Anforderungen gleichzeitig erfüllen.

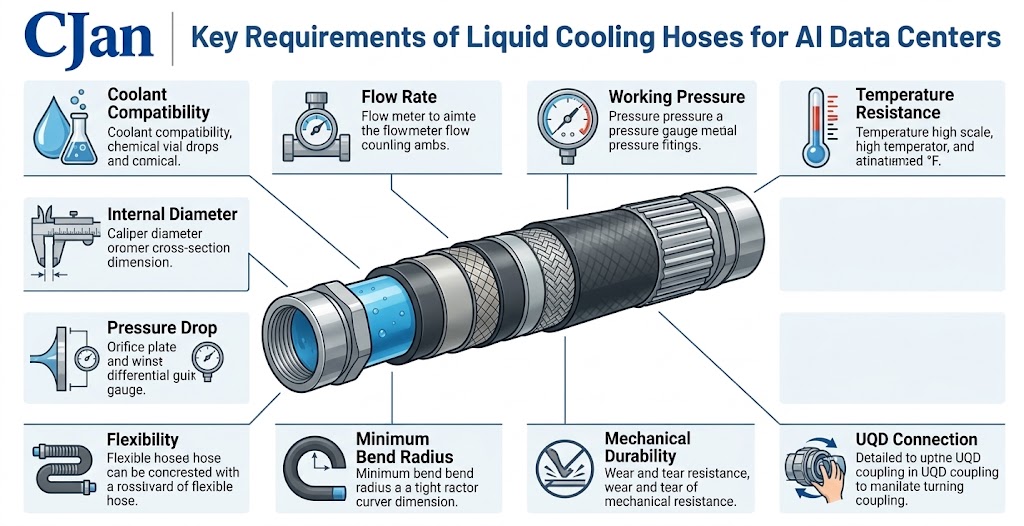

In diesem Artikel werden die wichtigsten Anforderungen erläutert, die Ingenieure bei der Bewertung eines flüssigen Kühlschlauchs für KI-Rechenzentrumsanwendungen berücksichtigen sollten.
1. Die erste Voraussetzung: Kühlmittelverträglichkeit
Die Innenfläche des Schlauches ist ständig dem umlaufenden Kühlmittel ausgesetzt.
Aus diesem Grund sollte die Kühlmittelverträglichkeit einer der ersten Parameter sein, die bei der Schlauchauswahl berücksichtigt werden.
Es reicht nicht aus, das Kühlmittel einfach als "wasserbasiert" zu bezeichnen.
Verschiedene Kühlsysteme können unterschiedliche Rezepturen, Additive und Konzentrationen verwenden Das Schlauchmaterial sollte daher gegen die tatsächliche Kühlmittelchemie des Systems bewertet werden.
Wichtige Überlegungen können sein:
- Kühlmittelzusammensetzung
- Wasserkonzentration
- Glykol oder andere Zusätze
- Langfristige Exposition
- Betriebstemperatur
- Potenzielle Materialquellung oder -degradation
2. Druckkapazität muss dem System entsprechen
Flüssigkeitskühlkreisläufe arbeiten unter Druck, daher muss der Schlauch dem von der Pumpe erzeugten Druck und dem hydraulischen Widerstand des gesamten Systems standhalten.
Ingenieure müssen normalerweise zwischen mehreren Druckwerten unterscheiden:
- Normaler Arbeitsdruck
- Maximaler Arbeitsdruck
- Druck während des Anfahrens oder instationären Bedingungen
- Prüfdruck
Ein Schlauch, der nur nach seinem normalen Betriebsdruck ausgewählt wird, bietet möglicherweise nicht genügend Spielraum für die gesamte Betriebsumgebung.
Die endgültige Druckanforderung sollte aus dem tatsächlichen Systemdesign bestimmt werden.
3. Durchflussrate ist ein kritischer Design-Input
Der Schlauch muss einen ausreichenden Strömungskanal für den erforderlichen Kühlmittelstrom bereitstellen.
Die Strömungsanforderungen hängen letztlich mit der Wärmemenge zusammen, die entfernt werden muss.
Diese Beziehung ist der Grund, warum die Schlauchauswahl mit den hydraulischen Anforderungen des Systems beginnen sollte, anstatt mit einer verfügbaren Schlauchgröße zu beginnen.

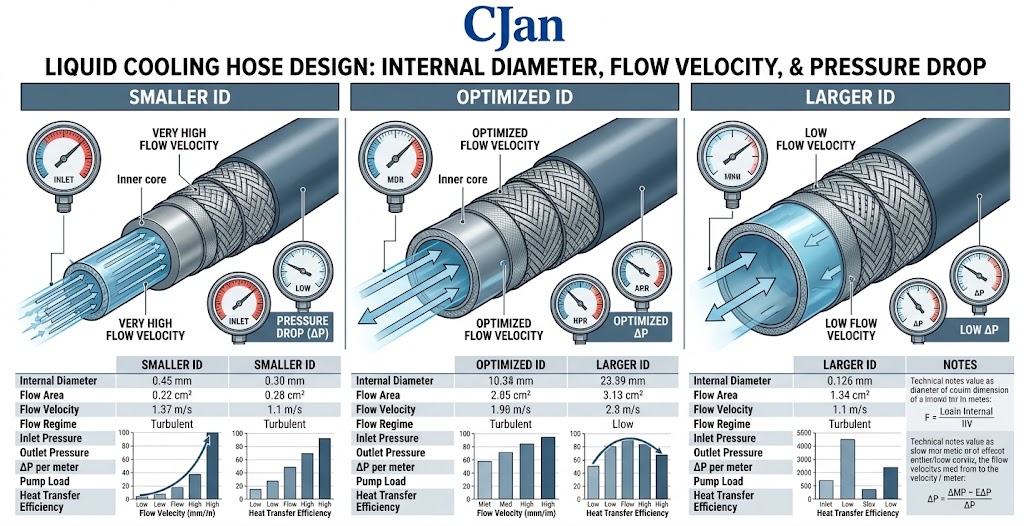

4. Innendurchmesser beeinflusst die hydraulische Leistung
Der Innendurchmesser des Schlauches bestimmt direkt die zur Verfügung stehende Strömungsfläche.
Bei gleicher Strömungsgeschwindigkeit erzeugt ein kleinerer Innendurchmesser im Allgemeinen eine höhere Fluidgeschwindigkeit und einen größeren hydraulischen Widerstand.
Andererseits kann ein unnötig großer Schlauch mechanische und Montageprobleme verursachen.
| Entscheidung über die Identität des Schlauchs | Potenzielle Auswirkungen |
|---|---|
| Zu klein | Höhere Strömungsgeschwindigkeit und Druckabfall |
| Angemessene Größe | Anforderungen an ausgeglichene Durchflussmengen und Anlagen |
| Zu groß | Mehr Platz, größere Armaturen und potenziell höhere Kosten |
Das Ziel besteht nicht darin, den größtmöglichen Schlauch zu wählen, sondern einen Innendurchmesser, der dem erforderlichen Durchfluss- und Druckabfallbudget entspricht.
5. Druckabfall sollte als Teil des Systems betrachtet werden
Ein Schlauch arbeitet nicht unabhängig von den anderen hydraulischen Komponenten.
Der komplette Kühlkreislauf kann Druckverluste enthalten aus:
- Flüssigkeitskühlschläuche
- Armaturen
- UQD
- Manifolds
- Kalte Platten
- Ventile
- Sonstige Flussbeschränkungen
Der Gesamtdruckabfall bestimmt den Druck, den die Pumpe bei der erforderlichen Durchflussmenge bereitstellen muss.
Aus diesem Grund sollte ein flüssiger Kühlschlauch unter Verwendung von Drucktropfendaten bei einer definierten Durchflussrate ausgewertet werden, wenn solche Daten für die Systemauslegung erforderlich sind.
6. Temperaturwiderstand ist mehr als eine maximale Temperaturzahl
Ein flüssiger Kühlschlauch kann während des Betriebs wechselnde Temperaturen erfahren.
Die Temperaturbedingungen können beeinflusst werden durch:
- GPU Workload
- Kühlmittelzufuhrtemperatur
- Rücklauftemperatur
- Anlagenbedingungen
- Startup und Shutdown
- Instandhaltungsverfahren
Ingenieure sollten daher den gesamten Betriebstemperaturbereich berücksichtigen und nicht nur die maximale Temperatur betrachten.
Wiederholte Temperaturänderungen können auch bei der Bewertung der Langzeitleistung relevant sein.
7. Flexibilität ist ein großer Vorteil von Schlauchverbindungen
Im Gegensatz zu starren Schläuchen kann ein flexibler Schlauch ein komplexes Routing in einem Server-Rack aufnehmen.
Dies ist besonders nützlich, wenn sich der Kühlanschluss bewegen muss:
- GPU-Trays
- Kalte Platten
- Manifolds
- Rackstrukturen
- Leistungskomponenten
- Elektrische Kabel
Flexibilität sollte jedoch nicht mit unbegrenzter Biegefähigkeit verwechselt werden.
Ein Schlauch muss immer noch innerhalb seines angegebenen Biegeradius arbeiten.
8. Minimaler Biegeradius schützt den Kühlweg
Wenn ein Schlauch zu fest gebogen wird, kann sich sein innerer Kanal verziehen.
Dies kann die Strömung beeinflussen und die mechanische Belastung erhöhen.
Übermäßiges Biegen kann auch zusätzliche Last auf die Armatur oder den UQD-Anschluss übertragen.
Bei KI-Racks mit hoher Dichte sollte dies beim mechanischen Layout berücksichtigt werden und nicht erst, nachdem die Hardware bereits installiert wurde.
9. Verstärkung kann die mechanische Leistungsfähigkeit erhöhen
Einige flüssige Kühlschläuche verwenden Verstärkungsschichten, um die mechanische Leistung zu verbessern.
Abhängig vom Schlauchdesign kann die Verstärkung helfen:
- Druckfestigkeit
- Formstabilität
- Mechanische Haltbarkeit
- Verformungsbeständigkeit
Die Verstärkungskonstruktion muss zusammen mit dem Innenrohr und der äußeren Schutzschicht bewertet werden.
Ein verstärkter Schlauch ist nicht automatisch für jede Anwendung geeignet, die tatsächliche Konstruktion muss den erforderlichen Druck-, Flexibilitäts- und Einbaubedingungen entsprechen.
10. Die Innenröhre muss den Kühlmittelweg schützen
Das Innenrohr ist der Teil des Schlauches, der das Kühlmittel direkt kontaktiert.
Seine Rolle ist daher von grundlegender Bedeutung für die Zuverlässigkeit des Kühlkreislaufs.
Wichtige Merkmale können sein:
- Chemische Kompatibilität
- Temperaturbeständigkeit
- Formstabilität
- Langfristige Haltbarkeit
- Widerstand gegen flüssigkeitsbedingten Abbau
Die Materialauswahl sollte immer auf der tatsächlichen Anwendungsumgebung basieren.
11. Die äußere Schicht hat einen anderen Job
Die äußere Schicht berührt normalerweise nicht das Kühlmittel, ihre Funktion hängt mit der Umgebung zusammen.
Abhängig von der Anwendung muss die äußere Schicht möglicherweise Folgendes tolerieren:
- Mechanischer Kontakt
- Abrieb
- Anlagenhandling
- Umweltbelastung
- Wiederholte Bewegung
Aus diesem Grund muss die Schlauchkonstruktion als eine komplette Baugruppe bewertet werden, anstatt nur auf das innere Schlauchmaterial zu schauen.
12. Verbindungskompatibilität ist unerlässlich
Ein technisch geeigneter Schlauch kann immer noch nicht richtig funktionieren, wenn seine Verbindung nicht zu den umgebenden Komponenten passt.
Die Schlauchbaugruppe kann mit
- Kalte Platten
- Manifolds
- CDUs
- Armaturen
- UQD
- Server-Kühlmodule
Ingenieure sollten daher die Verbindungskonfiguration definieren, bevor sie die Schlauchanordnung abschließen.

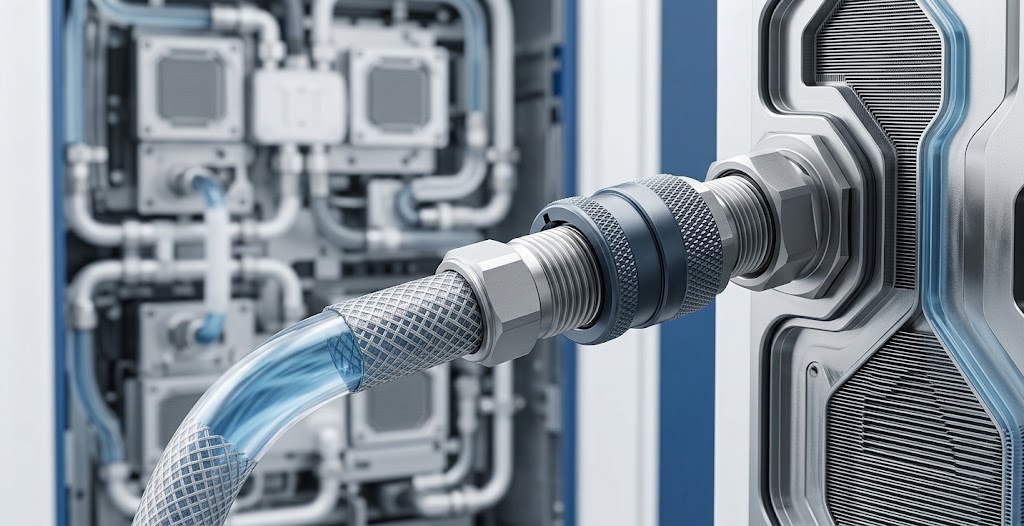

13. Warum UQD-Kompatibilität wichtig ist
UQDs können die Wartung von Flüssigkeitskühlanschlüssen erleichtern.
In einer KI-Serverumgebung kann der Wartungszugriff ein wichtiger Bestandteil des Systemdesigns sein.
Die Schlauchbaugruppe sollte daher mit der gewählten UQD kompatibel sein:
- Anschlussgröße
- Anschlussart
- Druckklasse
- Temperaturbereich
- Kühlmittelverträglichkeit
- Durchflussanforderungen
- Einbauraum
Die UQD selbst kann auch einen Druckabfall einleiten, daher sollte die Verbindung sowohl hydraulisch als auch mechanisch ausgewertet werden.
14. Leak Resistance ist eine grundlegende Voraussetzung
Bei der Flüssigkeitskühlung ist die Leckageregelung ein wesentlicher Bestandteil der Systemzuverlässigkeit.
Potenzielle Leckstellen können bestehen an:
- Schlauchkörper
- Armaturen
- Verkrampte Verbindungen
- UQD-Verbindungen
- Manifold Schnittstellen
- Kaltplattenschnittstellen
Dies bedeutet, dass das Testen nur des Schlauchschlauchs möglicherweise nicht ausreicht.
Die gesamte Schlauchbaugruppe sollte bewertet werden, wenn die Anwendung eine definierte Leckageleistung erfordert.
15. Mechanische Belastung rund um die Armatur
Ein häufiger Fehler bei der Schlauchinstallation ist die Konzentration übermäßiger Biege- oder Zugkraft in der Nähe der Armatur.
Der Schlauch kann flexibel erscheinen, aber der Anschlussbereich kann zu einem mechanischen Spannungskonzentrationspunkt werden.
Gute Installationspraxis sollte vermeiden:
- Scharfes Biegen unmittelbar hinter dem Beschlag
- Verdrehen des Schlauchs während der Installation
- Übermäßiges axiales Ziehen
- Erzwungene Fehlausrichtung
Ein glatter Routingpfad bietet normalerweise eine zuverlässigere Verbindungsumgebung.
16. Schlauchlänge sollte entworfen werden, nicht erraten
Die Schlauchlänge beeinflusst sowohl die Installation als auch die hydraulische Leistung.
Ein Schlauch, der zu kurz ist, kann Spannungen erzeugen.
Ein Schlauch, der zu lang ist, kann unnötigen Druckabfall und Routing-Komplex verursachen.
Die erforderliche Länge sollte Folgendes ermöglichen:
- Korrektes Routing
- Mindestbogenhalbmesser
- Ausrüstungsbewegung
- Einbautoleranz
- Zugang zur Instandhaltung
17. Schlauchgewicht kann in dichten Systemen wichtig sein
In einer einzigen Verbindung kann das Schlauchgewicht unbedeutend erscheinen.
Im Regalmaßstab können sich jedoch mehrere Schläuche, Armaturen und Anschlüsse addieren.
Gewicht kann beim Entwerfen relevant werden:
- Server-Kühlmodule
- Befestigung am Manifold
- Rack-Infrastruktur
- Bewegliche Serviceeinrichtungen
Ziel ist es daher, die erforderliche mechanische Leistung ohne unnötige Schüttung zu erreichen.
18. Sauberkeit kann wichtig sein
Kühlsysteme können je nach Anwendung unterschiedliche Reinheitsanforderungen haben.
Für einige Systeme können sich Ingenieure interessieren:
- Innere Verunreinigung
- Partikelerzeugung
- Herstellungsrückstände
- Flüssigkeitsreinheit
Die erforderliche Sauberkeit sollte durch das Kühlsystem definiert werden und nicht für jede Rechenzentrumsanwendung als identisch angenommen werden.
19. Schlauchpermeation kann relevant sein
Einige Flüssigkeiten können über lange Zeiträume mit polymeren Materialien interagieren.
Je nach Kühlmittel und Anwendung können Ingenieure daher Permeation und langfristige Materialstabilität in Betracht ziehen.
Dies ist insbesondere dann relevant, wenn die Zusammensetzung des Kühlmittels über einen längeren Nutzungszeitraum stabil bleiben muss.
Die Bedeutung der Permeation hängt stark von der Material-, Kühlmittel- und Systemarchitektur ab.
20. Temperatur und Druck sollten zusammen betrachtet werden
Die Druckfähigkeit ist nicht immer unabhängig von der Temperatur.
Bei Polymerschläuchen kann sich der zulässige Druck bei Temperaturänderungen ändern.
Daher sollten Ingenieure nicht automatisch davon ausgehen, dass der bei einer Temperatur angegebene Maximaldruck über den gesamten Betriebstemperaturbereich gültig bleibt.
21. Auswahl des Schlauchmaterials für die Flüssigkeitskühlung
Mehrere Schlauchmaterialfamilien können für flüssige Kühlanwendungen in Betracht gezogen werden.
| Materialfamilie | Typische Betrachtung |
|---|---|
| EPDM | Allgemein für wasserbasierte Kühlanwendungen in Betracht gezogen, bei denen Flexibilität und Langlebigkeit erforderlich sind. |
| Silikon | Oft betrachtet, wo Flexibilität und Temperaturfähigkeit wichtig sind. |
| Fluorpolymere | Berücksichtigt, wo spezifische Anforderungen an die chemische Verträglichkeit oder Sauberkeit wichtig sind. |
| Andere technische Elastomere | Ausgewählt nach spezifischen Kühlmittel-, Druck-, Temperatur- und mechanischen Anforderungen. |
Es gibt kein universelles "bestes" flüssiges Kühlschlauchmaterial.
Das geeignete Material hängt von den tatsächlichen Systembedingungen ab.
22. Warum KI-Rechenzentren mehr als einen generischen Industrieschlauch benötigen
Ein Industrieschlauch kann möglicherweise Flüssigkeit transportieren, aber die KI-Serverkühlung stellt zusätzliche Anforderungen.
Der Schlauch muss möglicherweise in einem kompakten Rack arbeiten, während der kontrollierte Fluss und zuverlässige Verbindungen über wiederholte Wartungszyklen aufrechterhalten werden.
Das Design kann auch eine enge Integration mit Kühlplatten, Krümmern und UQDs beinhalten.
Aus diesem Grund kann ein anwendungsspezifisches Schlauchdesign nützlicher sein, als einfach einen generischen Industrieschlauch basierend auf dem Nenndruck auszuwählen.
23. Was sollte vor der Bestellung überprüft werden?
Eine praktische Vorbestellungs-Checkliste kann Folgendes umfassen:
| Parameter | Frage zu bestätigen |
|---|---|
| Kühlmittel | Welche genaue Kühlmittelformulierung wird verwendet? |
| Durchfluss | Welcher Durchfluss wird benötigt? |
| Druck | Was sind die normalen und maximalen Drücke? |
| Temperatur | Was ist der komplette Betriebstemperaturbereich? |
| Gruppe ID | Welcher Innendurchmesser ist erforderlich? |
| Krümmungsradius | Was ist der verfügbare Routing Space? |
| Länge | Welche Schlauchlänge wird benötigt? |
| Anschluss | Welche Anpassung und UQD-Konfiguration ist erforderlich? |
| Umwelt | Welche mechanischen und Einbaubedingungen gelten? |
24. Die fertigen Schlauch Versammlung Angelegenheiten
In vielen Anwendungen ist das Schlauchrohr nur ein Teil der Endmontage.
Das Fertigerzeugnis kann Folgendes umfassen:
- Schlauch
- Armaturen
- Verkrampte Verbindungen
- UQD
- Schutzkomponenten
Die Endmontage sollte als vollständige Einheit bewertet werden, wenn Zuverlässigkeit, Leckage und hydraulische Leistung von entscheidender Bedeutung sind.
25. Tests sollten die reale Anwendung widerspiegeln
Die Prüfanforderungen sollten auf den tatsächlichen Systembedingungen basieren.
Je nach Anwendung kann die Validierung Folgendes umfassen:
- Druckprüfung
- Leckageprüfung
- Durchflussprüfung
- Drucktropfenprüfung
- Temperaturprüfung
- Flexibilitätsprüfung
- Anschlusszyklusprüfung
Es geht nicht nur darum, einen Prüfbericht zu erstellen, sondern es geht darum, zu überprüfen, ob die Schlauchanordnung unter den Bedingungen funktioniert, die sie tatsächlich erleben wird.
26. Gemeinsame Schlauchauswahlfehler
Mehrere Auswahlfehler treten bei Flüssigkeitskühlungsprojekten immer wieder auf.
Auswahl von Size Alone
Ein Schlauch, der physisch an den Anschluss anschließt, kann noch ungeeignete Druck-, Temperatur- oder Kühlmittelverträglichkeit haben.
Auswahl durch maximalen Druck allein
Eine hohe Druckklasse garantiert keine geeignete Strömungsleistung, Flexibilität oder Kühlmittelverträglichkeit.
Ignorieren des UQD-Druckabfalls
Die UQD kann zu einer signifikanten hydraulischen Einschränkung werden, abhängig von ihrem internen Design und dem erforderlichen Durchfluss.
Ignorieren des Beugungsradius
Ein Schlauch kann einen Banktest bestehen, wird aber problematisch, wenn er in eine enge Regalinstallation gezwungen wird.
Verwendung eines nicht verifizierten Kühlmittels
Die Materialverträglichkeit sollte mit der tatsächlichen Kühlmittelformulierung verglichen werden.
Testen Sie nur die Hose Tube
Die Endausrüstung und die UQD-Anschlüsse können kritische Leckagepunkte sein und sollten in die entsprechende Montagevalidierung einbezogen werden.
27. Wie CJAN sich der Auswahl von Flüssigkeitskühlschlauch nähert
CJAN bietet mehrere Optionen für flüssige Kühlschläuche zur Bewertung verschiedener Anwendungsanforderungen, darunter LCH, LCH-SD und LCH-SDS.
Die aktuelle LCH Flüssigkühlschlauch Produktinformationen sind auf der CJAN-Website verfügbar:
Für Anwendungen, die eine andere Konstruktion erfordern, können Ingenieure auch die entsprechenden CJAN-Flüssigkühlschlauchprodukte überprüfen:
CJAN LCH-SD Flüssigkühlschlauch
CJAN LCH-SDS Flüssigkeitskühlschlauch
Für einen Überblick über die Lösungen der Branche für flüssige Kühlung von CJAN besuchen Sie:
Die Produktauswahl sollte immer anhand der neuesten Spezifikationen und der tatsächlichen Kühlmittel-, Druck-, Temperatur-, Durchfluss- und Anschlussanforderungen des Kunden bestätigt werden.
28. LCH Produktauswahl sollte mit den Anwendungsbedingungen beginnen
Anstatt nur zu fragen "Welcher Schlauch ist der beste?", Ist eine nützlichere technische Frage:
Welche Schlauchkonstruktion ist für diesen speziellen Kühlkreislauf geeignet?
Ein praktisches Auswahlverfahren kann mit folgenden Informationen beginnen:
Dieser Ansatz reduziert das Risiko, einen Schlauch basierend auf einer einzigen Spezifikation auszuwählen, während der Rest des Systems übersehen wird.
29. AI Liquid Cooling Schlauch Auswahl ist eine System Engineering-Aufgabe
Der am besten geeignete Schlauch wird durch das Zusammenspiel zwischen thermischen, hydraulischen und mechanischen Anforderungen bestimmt.
Eine vereinfachte Beziehung kann ausgedrückt werden als:
Das Ändern eines Parameters kann sich auf die anderen auswirken.
Beispielsweise kann die Erhöhung des erforderlichen Durchflusses den Schlauchdurchmesser, den Druckabfall und die UQD-Auswahl beeinflussen.
Der Wechsel des Kühlmittels kann ein anderes Schlauchmaterial erfordern.
Das Ändern des Regallayouts kann eine andere Schlauchlänge oder einen anderen Biegeradius erfordern.
30. Key Takeaway
Ein Flüssigkeitskühlschlauch eines KI-Rechenzentrums muss mehr tun, als nur Kühlmittel zu transportieren.
Es muss zuverlässig in einer bestimmten hydraulischen, thermischen und mechanischen Umgebung arbeiten.
Zu den wichtigsten Anforderungen gehören:
- Kühlmittelverträglichkeit
- Durchflusskapazität
- Druckfähigkeit
- Temperaturbeständigkeit
- Geeigneter Innendurchmesser
- Kontrollierter Druckabfall
- Flexibilität
- Mindestbogenhalbmesser
- Mechanische Haltbarkeit
- Anschlusskompatibilität
- UQD Kompatibilität
- Leckageleistung
Wenn diese Faktoren zusammen betrachtet werden, wird der flüssige Kühlschlauch Teil eines richtig konstruierten Wärmemanagementsystems und nicht einfach ein flexibles Rohr.
Schlussfolgerung
Die Flüssigkeitskühlung von KI-Rechenzentren stellt steigende Anforderungen an jede Komponente des Kühlmittelkreislaufs.
Der Schlauch nimmt einen relativ kleinen Raum ein, verbindet aber die Komponenten, die das Kühlsystem zum Funktionieren bringen.
Eine zuverlässige Schlauchauswahl beginnt daher bei der eigentlichen Anwendung: Kühlmittel, Durchflussmenge, Druck, Temperatur, Bauraum und Anschlussanforderungen.
Die Produktfamilien LCH, LCH-SD und LCH-SDS von CJAN bieten Optionen zur Bewertung unterschiedlicher Anforderungen an flüssige Kühlschläuche.
Um mehr über das aktuelle LCH-Produkt zu erfahren, besuchen Sie:
Für projektspezifische Anforderungen ist der nützlichste Ansatz, die tatsächlichen Kühlmittel-, Durchfluss-, Druck-, Temperatur-, Schlauchgröße- und Anschlussinformationen bereitzustellen, so dass die Schlauchkonstruktion mit dem gesamten Kühlsystem verglichen werden kann.
