Wie sich die Schlauchlänge auf den Druckabfall in flüssigen Kühlsystemen auswirkt

Wenn Ingenieure ein Flüssigkeitskühlsystem für ein KI-Rechenzentrum entwerfen, erhalten Schlauchdurchmesser und Druckklasse oft sofortige Aufmerksamkeit. Schlauchlänge verdient die gleiche Überlegung. Selbst wenn zwei Schläuche den gleichen Innendurchmesser und Aufbau haben, erzeugt der längere Schlauch unter vergleichbaren Betriebsbedingungen im Allgemeinen mehr Reibungsdruckverlust.

Dies ist in KI-Server-Racks wichtig, wo flexible Schläuche Kühlmittelverteiler (CDUs), Krümmer, Serveranschlüsse und Kühlplatten verbinden. Sowohl Zu- als auch Rückleitungen tragen zum hydraulischen Widerstand des Kühlkreislaufs bei.

Die Reduzierung unnötiger Schlauchlängen kann helfen, den Druckabfall zu kontrollieren, aber die Verkürzung eines Schlauches ohne Berücksichtigung des Biegeradius, der Bewegung der Ausrüstung und des Wartungszugangs kann neue Installationsprobleme verursachen.

Was ist Druckabfall in einem flüssigen Kühlschlauch?

Unter Druckabfall versteht man die Verringerung des Fluiddrucks beim Durchströmen eines Kühlmittels durch einen Schlauch oder eine andere Komponente in einem Kühlkreislauf, da das bewegte Fluid von der inneren Schlauchwandung und von Strömungsrichtungs- oder Querschnittsänderungen auf Widerstand stößt.

In einem typischen AI-Rechenzentrum-Flüssigkeitskühlkreislauf kann der hydraulische Pfad Folgendes umfassen:

Jede Komponente entlang dieses Weges kann zum Gesamtdruckverlust beitragen, die Schlauchlänge ist daher ein Teil eines größeren hydraulischen Konstruktionsproblems.

2. Warum beeinflusst die Schlauchlänge den Druckabfall?

Wenn sich das Kühlmittel durch einen geraden Schlauch bewegt, entsteht Reibung zwischen dem Fluid und der Innenwand, je länger der Strömungsweg ist, desto mehr Möglichkeiten bestehen für Reibungsenergieverluste.

Bei gleichem Schlauchaufbau, Innendurchmesser, Kühlmittel und Strömungsverhältnissen erzeugt ein längerer gerader Schlauch im allgemeinen einen größeren Reibungsdruckabfall als ein kürzerer.

Diese vereinfachte Beziehung bedeutet, dass der Reibungsdruckverlust bei geradem Schlauch proportional zur Länge ist, wenn die anderen relevanten Bedingungen unverändert bleiben.

Wenn man beispielsweise die Länge eines Schlauches von 1 m auf 2 m vergrößert, erhöht sich der Reibungsverlust eines geraden Schlauches unter sonst vergleichbaren Bedingungen. Der genaue Druckabfall muss noch aus der tatsächlichen Durchflussmenge, der Schlauch-ID, den Fluideigenschaften und den Herstellerdaten oder einer validierten hydraulischen Berechnung ermittelt werden.

3. Wie die Länge des Schlauchs die Kühlung von KI-Datenzentren beeinflusst

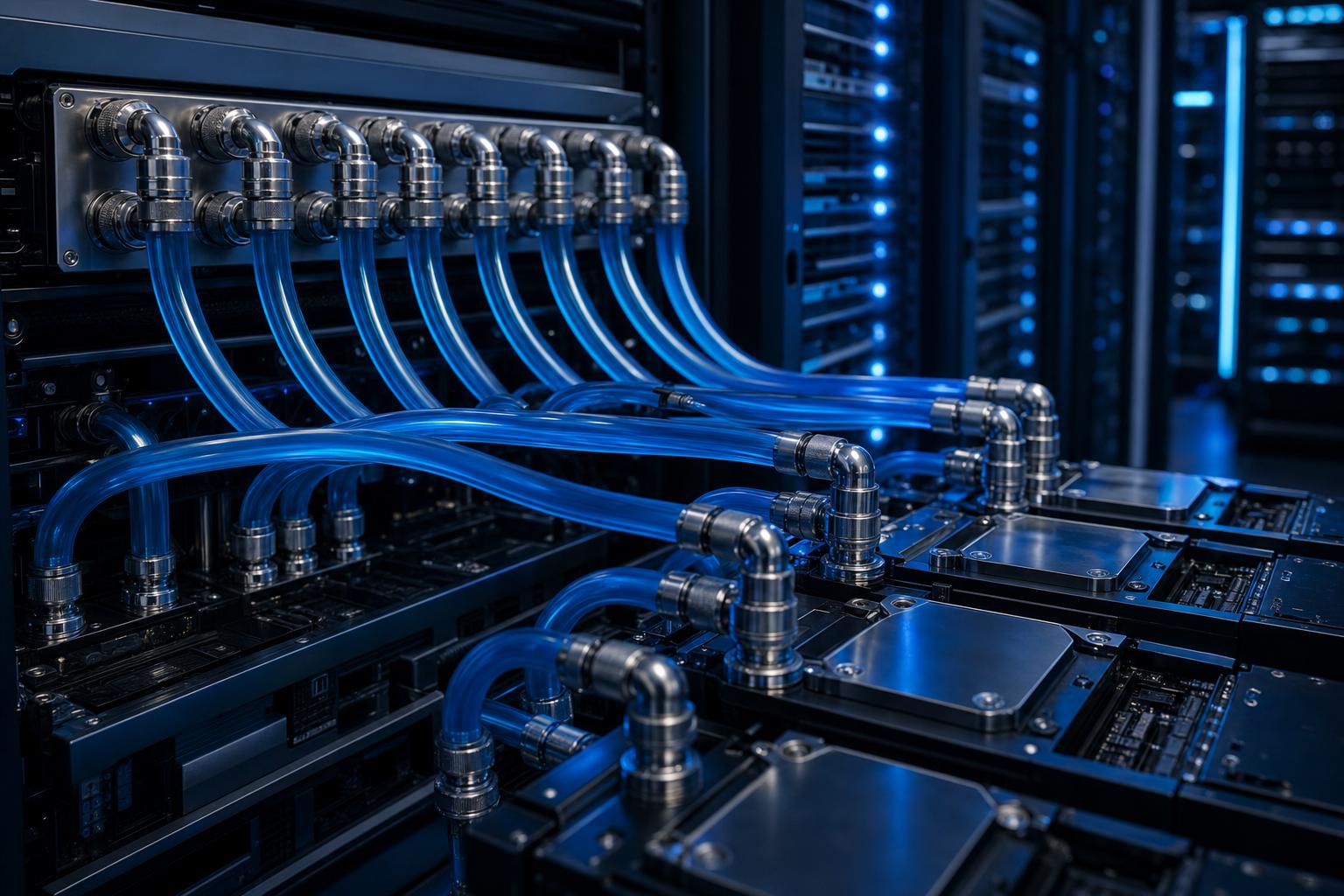

KI-Rechenzentrumskühlsysteme können mehrere Schlauchaggregate zwischen CDU, Regalverteilern und einzelnen Kühlkomponenten verwenden, obwohl der Druckverlust eines Schlauchs bescheiden erscheinen mag, kann der kombinierte Widerstand der gesamten Schaltung wichtig werden.

Ein übermäßiger hydraulischer Widerstand kann den Druck erhöhen, den die Pumpe zur Aufrechterhaltung des erforderlichen Durchflusses bereitstellen muss.

Mögliche Folgen eines unnötig restriktiven hydraulischen Designs sind:

• Höhere Pumpendruckanforderungen.
• Potenziell höherer Energieverbrauch der Pumpe, abhängig von Betriebsbedingungen und Pumpeneffizienz.
• Weniger hydraulischer Spielraum für Armaturen, UQDs und Kühlplatten.
• Schwierigeres Ausbalancieren paralleler Kühlzweige.
• Reduzierte Flexibilität, wenn das System erweitert oder neu konfiguriert wird.

Ziel ist es nicht, die Schlauchlänge um jeden Preis zu minimieren, sondern den erforderlichen Kühlmittelfluss bei akzeptablem Gesamtdruckverlust und praktischer Einbaugeometrie zu erreichen.

4. Kürzerer Schlauch vs. längerer Schlauch

Beide Optionen sind nicht automatisch bei jeder Installation besser, die angemessene Länge hängt von der physikalischen Anordnung, dem erforderlichen Durchfluss, dem Druckverlustbudget und den Wartungsanforderungen ab.

5. Wie man den Druckabfall von der Schlauchlänge abschätzt

Für die Vortechnik können die Druckabfalldaten des Herstellers nützlich sein, wenn sie dem vorgesehenen Kühlmittel, der Durchflussrate, der Temperatur und der Schlauchgröße entsprechen.

Wenn der Hersteller den Druckverlust im Geradeausschlauch unter den jeweiligen Betriebsbedingungen ermittelt, kann der ungefähre Reibungsverlust des Schlauchs wie folgt geschätzt werden:

Wobei:

• ΔP_Schlauch der geschätzte Reibungsverlust des Geradeausschlauchs.
• L ist die Schlauchlänge.
• Druckverlust pro Längeneinheit ist der für die jeweiligen Betriebsbedingungen angegebene Wert.

Nur zur Veranschaulichung sei angenommen, dass ein Hersteller einen Druckverlustwert von 0,08 bar/m für einen bestimmten Schlauch bei einer bestimmten Durchflussrate und Kühlmitteltemperatur bereitstellt.

Diese Zahlen sind nur illustrativ, nicht gemessen CJAN Produktdaten. Der tatsächliche Druckverlust muss anhand von Daten ermittelt werden, die für den gewählten Schlauch, das Kühlmittel, die Temperatur, den Durchfluss und die Anschlusskonfiguration gelten.

6. Warum die Länge des Schlauches nicht allein bewertet werden kann

Ein Längenvergleich ist nur dann sinnvoll, wenn andere wichtige Bedingungen vergleichbar sind.

Innendurchmesser

Ein kleinerer Innendurchmesser führt in der Regel zu einer höheren Kühlmittelgeschwindigkeit bei gleicher Strömungsgeschwindigkeit und kann den Reibungsdruckverlust erhöhen, so dass zwei gleich lange Schläuche eine wesentlich unterschiedliche hydraulische Leistung aufweisen können.

Lesen Sie mehr: Flüssigkeit Kühlschlauch Innendurchmesser vs. Durchflussrate: Was Ingenieure wissen müssen.

Kühlmitteldurchsatz

Der Druckverlust nimmt im Allgemeinen mit zunehmender Durchflussrate zu. Die genaue Beziehung hängt vom Durchflussregime, den Fluideigenschaften und der Schlauchgeometrie ab. Die Drucktropfendaten sollten bei der erforderlichen Auslegungsströmung und nicht bei einer unabhängigen Prüfbedingung überprüft werden.

Lesen Sie mehr: So wählen Sie die richtige Flüssigkeitskühlschlauchgröße für KI-Rechenzentren aus.

Viskosität und Temperatur des Kühlmittels

Da sich die Viskosität mit der Temperatur ändern kann, sollten bei den Berechnungen die den erwarteten Betriebsbedingungen entsprechenden Flüssigkeitseigenschaften verwendet werden.

Schlauchkonstruktion

Der Innendurchgang, die Abmessungstoleranzen und die Schlauchkonstruktion sollten anhand der Herstellerspezifikationen bestätigt werden.

Bends und Routing

Ein Schlauch, der einem komplizierten Weg folgt, kann zusätzliche lokale Verluste erleiden, und eine zu enge Biegung kann den Schlauch auch verformen und seine effektive Strömungsfläche einschränken.

Lesen Sie mehr: Liquid Cooling Schlauch Routing: Wie man Knicke und übermäßige Biegung vermeidet.

7. Die versteckten Kosten für übermäßige Schlauchlänge

Eine übermäßige Schlauchlänge erhöht nicht nur den Reibungsverlust von Geradeausschlauch, sondern kann auch die Montage und die laufende Wartung erschweren.

• Zusätzlicher Schlauch kann Platz einnehmen, der für den Luftstrom, das Kabelmanagement oder den Servicezugang benötigt wird.
• Lose Schleifen können den Zugriff auf Serverkomponenten in der Nähe behindern.
• Längere Baugruppen können zusätzliche Unterstützung erfordern, um einen geordneten Routingpfad aufrechtzuerhalten.
• Mehr Schlauchlänge bedeutet ein größeres Kühlmittelvolumen innerhalb der Schlauchanordnung.
• Längere Routen können mehr Möglichkeiten für unnötige Kurven und Kontakt mit benachbarten Geräten bieten.

Diese Überlegungen sind besonders relevant bei Server-Racks mit hoher Dichte, bei denen neben der hydraulischen Leistung auch die Bedienbarkeit und das vorhersehbare Routing von Bedeutung sind.

8. Warum ein extrem kurzer Schlauch auch ein Problem sein kann

Es mag sinnvoll erscheinen, jeden Schlauch so kurz wie möglich zu machen In der Praxis kann eine zu kurze Baugruppe mechanische Spannungen erzeugen, selbst wenn ihr berechneter Straight-Hose-Druckverlust gering ist.

Ein zu kurzer Schlauch kann

• Ziehen an Armaturen oder Anschlusspunkten.
• Drücken Sie den Schlauch in eine Biegung, die enger als der angegebene Mindestbiegeradius ist.
• Torsion während der Installation einführen.
• Beschränken Sie die Bewegung, wenn das Gerät installiert oder entfernt wird.
• Machen Sie die Inspektion und den Austausch der Verbindung schwieriger.

Die richtige Länge muss daher aus dem tatsächlichen Montagepfad ermittelt werden, nicht einfach aus dem Abstand zwischen zwei Anschlussstutzen.

9. UQD-Verbindungen in das Pressure-Drop-Budget aufnehmen

UQD-Kupplungen werden in Flüssigkeitskühlsystemen verwendet, bei denen die Anschlüsse für den Austausch von Dienst- oder Ausrüstungsgegenständen getrennt werden müssen.

Ein kürzerer Schlauch bedeutet nicht automatisch eine Niederdruck-Drop-Baugruppe, wenn die ausgewählten UQD, Armaturen oder andere Komponenten erhebliche Einschränkungen verursachen.

Wenn Sie eine Schlauchbaugruppe überprüfen, bewerten Sie den gesamten Strömungsweg, einschließlich:

• Schlauchinnendurchmesser und -länge.
• Einbau- und Adaptergeometrie.
• UQD interner Strömungskanal.
• Manifold und Ventilbeschränkungen.
• Eigenschaften des Kaltplattendrucks

In Verbindung stehende Anleitungen siehe Liquid Cooling Schlauch Schnell trennt: So wählen Sie UQD-Kupplungen für AI-Server.

10. Konto für Liefer- und Rückgabeschläuche

Üblicherweise enthält ein Flüssigkeitskühlkreislauf einen Zufuhr- und einen Rückführweg, und wenn beide Wege flexible Schlauchleitungen verwenden, tragen beide zum hydraulischen Widerstand des Systems bei.

Aus diesem Grund kann die Berechnung des Druckabfalls nur eines Schlauches den schlauchbedingten Verlust über den gesamten Kreislauf unterschätzen.

Gegebenenfalls sollten die Ingenieure auch parallele Zweige, unterschiedliche Schlauchlängen und Schwankungen der Druck-Tropfen-Eigenschaften der angeschlossenen Geräte berücksichtigen.

11. So optimieren Sie die Länge des Schlauchs in AI Server Racks

Ein praktischer Entwurfsprozess sollte hydraulische Berechnungen mit einer Überprüfung der physischen Installation kombinieren.

Schritt 1: Definieren Sie den erforderlichen Kühlmittelfluss

Bestimmen Sie den Auslegungsdurchsatz für den Kühlkreislauf oder den einzelnen Zweig; die Anforderung sollte sich aus der Auslegung des Kühlsystems und nicht aus einem angenommenen universellen Durchflusswert ergeben.

Schritt 2: Bestätigung des Schlauchinnendurchmessers

Überprüfen Sie, ob die ausgewählte ID den erforderlichen Fluss innerhalb des verfügbaren Druckabwurfbudgets unterstützt.

Schritt 3: Karte den tatsächlichen Routingpfad

Identifizieren Sie Verbindungsstellen, Hindernisse, Kabelwege, Gerätebewegung und Servicezugang, bevor Sie die Schlauchlänge abschließen.

Schritt 4: Überprüfen Sie den minimalen Biegeradius

Stellen Sie sicher, dass die vorgeschlagene Route dem vom Hersteller angegebenen Mindestbiegeradius entspricht und keine Knicke oder übermäßige mechanische Belastung verursacht.

Schritt 5: Verbindungen und andere Einschränkungen einbeziehen

UQD, Armaturen, Krümmer, Ventile und Kühlplatten bei der Schätzung des Druckverlusts des gesamten Kreislaufs berücksichtigen.

Schritt 6: Überprüfen Sie die komplette Assembly

Erforderlichenfalls ist die Druckabfallleistung unter repräsentativen Durchfluss- und Kühlmittelbedingungen zu bestätigen.

12. Gemeinsame Schlauchlänge Design Fehler

Fehler 1: Messung nur der Geradeaus-Distanz

Die Länge des Schlauchs sollte sich nach dem tatsächlichen Routingpfad und der Verbindungsgeometrie richten.

Fehler 2: Ignorieren der Return Line

Der Rücklaufschlauch trägt auch zum hydraulischen Widerstand bei, wobei die Auswertung nur der Zulaufseite eine unvollständige Schätzung des Druckverlustes der Schleife ergeben kann.

Fehler 3: Verringerung der Länge ohne Überprüfung des Biegeradius

Ein zu kurzer Schlauch kann in eine zu enge Biegung gezwungen werden, was möglicherweise den Widerstand und die mechanische Belastung erhöht.

Fehler 4: UQD ignorieren und Verluste anpassen

Der Gesamtdruckabfall hängt vom vollen Strömungsweg ab, nicht nur von der Länge des flexiblen Schlauchs.

Fehler 5: Verwendung der Druckklasse als Ersatz für hydraulische Daten

Die Druckklasse eines Schlauchs beschreibt seine Druckfähigkeit unter bestimmten Bedingungen, ohne den Druckabfall bei einem bestimmten Durchfluss zu ermitteln.

Lesen Sie mehr: Flüssigkeitskühlschlauch-Druckabfall: Wie man ihn in KI-Rechenzentren berechnet und kontrolliert.

13. Auswahl der Schlauchlänge Checkliste

14. CJAN Flüssigkühlschlauchlösungen

CJAN bietet Optionen für flüssige Kühlschläuche für Rechenzentren und Thermomanagementanwendungen. Die geeignete Produkt- und Montagekonfiguration sollte entsprechend den tatsächlichen Kühlmittel-, Betriebsdruck-, Temperatur-, Durchfluss-, Routing- und Anschlussanforderungen ausgewählt werden.

Verwandte Produktoptionen umfassen:

• LCH Flüssigkühlschlauch
• LCH-SD Flüssigkeitskühlschlauch
• LCH-SDS Flüssigkeitskühlschlauch

Für die projektspezifische Bewertung sollten die Ingenieure das vorgesehene Kühlmittel, die Betriebstemperatur, den erforderlichen Durchfluss, den Arbeitsdruck, die Schlauch-ID, die geschätzte Länge, den Verbindungstyp und das Installationslayout angeben.

Entdecken Sie die Anwendungsseite: CJAN Flüssigkeitskühllösungen.

Schlussfolgerung

Die Schlauchlänge ist ein wichtiger Faktor für den Druckabfall des Flüssigkeitskühlsystems. Unter vergleichbaren Betriebsbedingungen verursachen längere Geradschlauchläufe im Allgemeinen einen größeren Reibungsdruckverlust, während unnötige Schlauchlängen auch die Installation und Wartung erschweren können.

Ein möglichst kurzer Schlauch ist jedoch nicht immer die beste Wahl: Eine Baugruppe muss den richtigen Biegeradius beibehalten, Spannungen und Torsionen vermeiden, die Bewegung der Ausrüstung aufnehmen und einen geeigneten Zugang zum Service bieten.

Für die Flüssigkeitskühlung von KI-Rechenzentren sollte die Schlauchlänge zusammen mit dem Innendurchmesser, der Durchflussrate, den Kühlmitteleigenschaften, den Armaturen, den UQD-Anschlüssen und den Druck-Tropfen-Eigenschaften des gesamten Kreislaufs bewertet werden.
