GLOBALWie sich die Kühlmittelkompatibilität auf die Auswahl von Flüssigkeitskühlschlauch für KI-Rechenzentren auswirkt
In einem flüssigkeitsgekühlten KI-Rechenzentrum passiert das Kühlmittel nicht einfach einen Schlauch, sondern bleibt während der gesamten Lebensdauer des Kühlsystems mit der inneren Schicht des Schlauchs in Kontakt.
Das macht die Kühlmittelverträglichkeit zu einem wichtigen Bestandteil der Schlauchauswahl.
Ein Schlauch kann geeignete Druck- und Temperatureinstufungen aufweisen und erfordert dennoch eine zusätzliche Bewertung, wenn sein benetztes Material nicht für das verwendete Kühlmittel geeignet ist.
Für die Grundlagen der Schlauchgröße, siehe So wählen Sie die richtige Flüssigkeitskühlschlauchgröße für KI-Rechenzentren aus.
1. Was bedeutet Kühlmittelverträglichkeit?
Die Kühlmittelverträglichkeit beschreibt, ob die mit dem Kühlmittel in Berührung kommenden Materialien ihre erforderlichen physikalischen und funktionellen Eigenschaften während des Betriebs beibehalten können.
Für einen flüssigen Kühlschlauch ist der wichtigste Bereich normalerweise die innere Fluidkontaktschicht.
Bei der Bewertung sollten auch Armaturen, Dichtungen, UQD und andere benetzte Bauteile in der gesamten Baugruppe berücksichtigt werden.
Kompatibilität ist daher eine Betrachtung auf Montageebene und nicht nur eine Eigenschaft des Schlauchnamens.
2. Warum Kühlmittelkompatibilität bei der KI-Kühlung wichtig ist
KI-Rechenzentrumskühlsysteme sind für den Dauerbetrieb ausgelegt und können unter relativ stabilen thermischen Belastungen über lange Zeiträume betrieben werden.
Es wird erwartet, dass ein Schlauch seine mechanische Integrität beibehält, während er wiederholt Kühlmittel, Temperaturänderungen und Systemdruck ausgesetzt ist.
Wird die Materialverträglichkeit nicht ordnungsgemäß bewertet, können sich dies auf Änderungen der Materialeigenschaften, das Leckagerisiko oder eine verkürzte Lebensdauer auswirken.
Aus diesem Grund gehört die Kühlmittelverträglichkeit in die ursprüngliche technische Spezifikation.
3. Beginnen Sie mit dem eigentlichen Kühlmittel
Der erste Schritt besteht darin, das vom Kühlsystem verwendete Kühlmittel zu identifizieren.
Gehen Sie nicht davon aus, dass sich alle wasserbasierten Kühlmittel identisch verhalten.
Die eigentliche Formulierung kann Zusatzstoffe enthalten, die dazu bestimmt sind, Korrosion, biologisches Wachstum oder andere Betriebseigenschaften zu kontrollieren.
Diese Zusätze können die chemische Umgebung des Schlauchs verändern.
4. Wasser und wasserbasierte Kühlmittel
Wasserbasierte Kühlsysteme sind weit verbreitet, da Wasser günstige Wärmeübertragungseigenschaften hat.
Das in einem kommerziellen Kühlkreislauf verwendete Kühlmittel ist jedoch möglicherweise kein reines Wasser.
Es kann Zusatzstoffe oder eine Mischung verschiedener Komponenten enthalten.
Die Schlauchauswahl sollte daher auf der tatsächlichen Betriebsflüssigkeit basieren und nicht nur das Kühlmittel als "Wasser" beschreiben.
5. Glykolbasierte Kühlmittel erfordern eine spezifische Bewertung
Einige Kühlsysteme verwenden Wasser-Glykol-Mischungen, um zusätzlichen Schutz vor Einfrieren und anderen Betriebsbedingungen zu bieten.
Die Konzentration von Glykol kann flüssige Eigenschaften wie Viskosität beeinflussen.
Aus Sicht der Schlauchauswahl bedeutet dies, dass sowohl die chemische Verträglichkeit als auch die hydraulische Leistung berücksichtigt werden sollten.
Derselbe Schlauch kann bei unterschiedlichen Kühlmittelformulierungen ein unterschiedliches Drucktropfenverhalten erfahren.
Dies verbindet die Kühlmittelauswahl direkt mit den in Flüssigkeitskühlschlauch-Druckabfall: Wie man ihn in KI-Rechenzentren berechnet und kontrolliert.
6. Kühlmitteltemperatur verändert die Kompatibilitätsumgebung
Die Kompatibilität sollte über den tatsächlichen Temperaturbereich und nicht nur bei Raumtemperatur bewertet werden.
Die Temperatur kann sowohl das Kühlmittel als auch das Schlauchmaterial beeinflussen.
Ein Material, das unter einer Bedingung gut funktioniert, sollte daher erneut bewertet werden, wenn die Betriebstemperatur signifikant unterschiedlich ist.

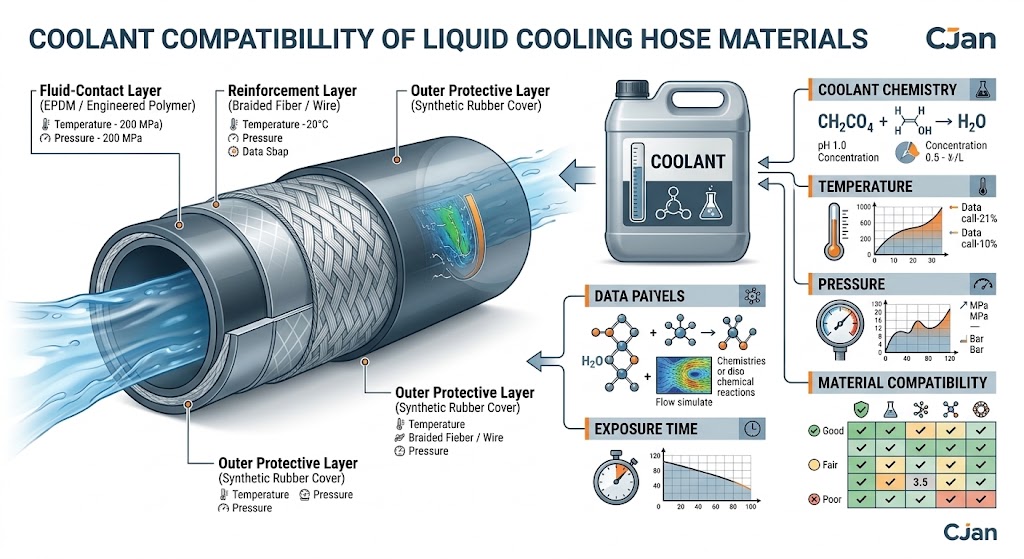

7. Die innere Schicht ist besonders wichtig
Die innere Schicht ist dem Kühlmittel direkt ausgesetzt.
Seine Materialauswahl kann daher die chemische Resistenz, das Permeationsverhalten und das langfristige Fluidkontaktverhalten beeinflussen.
Die Verstärkungsschicht hat eine andere Hauptfunktion und trägt zur mechanischen Festigkeit und Druckfähigkeit bei.
Die äußere Schicht schützt den Schlauch vor der Umgebung.
Eine typische Konstruktion kann dargestellt werden als:
8. Chemische Verträglichkeit ist nicht dasselbe wie Temperaturbeständigkeit
Diese beiden Eigenschaften sollten nicht als austauschbar behandelt werden.
Ein Schlauchmaterial kann einen bestimmten Temperaturbereich tolerieren, während eine separate Bewertung für die chemische Exposition erforderlich ist.
Umgekehrt kann ein Material eine gute chemische Beständigkeit haben, muss aber dennoch gegen die tatsächlichen thermischen und Druckbedingungen überprüft werden.
Eine vollständige Schlauchspezifikation sollte daher beides berücksichtigen.
9. Was kann passieren, wenn die Kompatibilität schlecht ist?
Inkompatible Exposition kann die Eigenschaften eines Polymers oder Elastomers im Laufe der Zeit verändern.
Abhängig von der Material- und Flüssigkeitskombination können mögliche Bedenken Folgendes umfassen:
- Schwellung
- Veränderungen der Härte
- Veränderungen bei der Flexibilität
- Verlust der mechanischen Eigenschaften
- Permeation
- Oberflächenzersetzung
Das genaue Verhalten hängt vom Material, der Kühlmittelformulierung, der Temperatur und der Dauer der Exposition ab.
Daher sollten diese Auswirkungen überprüft und nicht angenommen werden.
10. Warum langfristige Exposition wichtig ist
Ein Schlauch, der in einem KI-Kühlsystem verwendet wird, kann für einen längeren Zeitraum in Betrieb bleiben.
Eine kurze Laborexposition reproduziert nicht unbedingt die komplette Serviceumgebung.
Eine Langzeitbewertung kann nützlich sein, wenn die Anwendung einen kontinuierlichen Kühlmittelkreislauf, eine erhöhte Temperatur oder eine spezielle Kühlmittelformulierung beinhaltet.
Wenn hohe Anforderungen an die Zuverlässigkeit gestellt werden, sollte die Materialverträglichkeit zusammen mit Validierungstests berücksichtigt werden.
11. Kühlmittelverträglichkeit und Schlauchpermeation
Permeation beschreibt die Bewegung von flüssigen oder flüssigen Komponenten durch ein Material auf molekularer Ebene.
Die Bedeutung der Permeation hängt stark von der Anwendung und dem Kühlmittel ab.
Bei manchen Kühlsystemen kann das Hauptanliegen darin bestehen, die Flüssigkeitszufuhr aufrechtzuerhalten, bei anderen Systemen kann die Reinheit des Kühlmittels oder die Systemreinheit wichtiger sein.
Die entsprechende Bewertung sollte daher die tatsächliche Kühlarchitektur widerspiegeln.
12. Kompatibilität sollte Dichtungen und Beschläge enthalten
Die Auswahl eines kompatiblen Schlauchmaterials reicht nicht aus, wenn die Anschlusskomponenten Materialien verwenden, die für das gleiche Kühlmittel ungeeignet sind.
Eine vollständige Flüssigkeitskühlanordnung kann enthalten:
- Schlauchinnenschicht
- Armaturen
- O-Ringe oder Dichtungen
- UQD
- Teile für Manifold
- Kaltplattenanschlüsse
Alle benetzten Materialien sollten bei der Systemqualifizierung berücksichtigt werden.
13. Schlauchkompatibilität und UQD-Auswahl
UQDs werden häufig dort eingesetzt, wo Komponenten während der Wartung abgetrennt werden müssen.
Die UQD schafft somit eine weitere Materialschnittstelle innerhalb des Kühlmittelpfades.
Schlauch, Armatur und UQD sollten als angeschlossene Baugruppe bewertet werden.
Auf diese Weise wird vermieden, den Schlauch als isolierte Komponente zu behandeln.
14. Kompatibilität und hydraulische Leistung sind miteinander verbunden
Kühlmittelverträglichkeit ist in erster Linie ein Problem der Materialauswahl, aber das Kühlmittel selbst beeinflusst auch die hydraulische Leistung.
Viskositätsänderungen können den Druckabfall und die Pumpenanforderungen beeinflussen.
Dies bedeutet, dass die Kühlmittelauswahl beide beeinflusst:
- Werkstoffverträglichkeit
- Hydraulische Leistung
Beide sollten in den Entwurfsprozess des Kühlsystems einbezogen werden.
15. Kühlmittelverträglichkeit und Schlauchgröße
Die Schlauchgröße wird normalerweise aus Strömungs- und Hydraulikanforderungen bestimmt, während die Materialauswahl teilweise durch die Kühlmittelverträglichkeit bestimmt wird.
Diese Entscheidungen sollten jedoch gemeinsam getroffen werden.
Ein Schlauch mit dem richtigen Innendurchmesser ist keine geeignete Wahl, wenn sein benetztes Material nicht für das Kühlmittel qualifiziert ist.
Für den Sizing-Prozess selbst, siehe So wählen Sie die richtige Flüssigkeitskühlschlauchgröße für KI-Rechenzentren aus.
16. Eine praktische Kühlmittel-Kompatibilitätsmatrix
Ein nützlicher Engineering-Workflow besteht darin, vor der endgültigen Schlauchauswahl eine Kompatibilitätsmatrix zu erstellen.
| Parameter | Was zu bestätigen ist |
|---|---|
| Kühlmittel | Genaue Flüssigkeit oder Formulierung |
| Temperatur | Normaler und maximaler Betriebsbereich |
| Exposition | Dauerhafter oder intermittierender Kontakt |
| Innenschicht | Werkstoffverträglichkeit |
| Dichtungen | Kompatibilität mit Kühlmittel |
| UQD | Benetzbare Materialverträglichkeit |
| Validierung | Prüfvorschriften |
17. Wählen Sie Schlauchmaterial nicht allein aus der Temperatur
Temperaturwerte sind nützlich, um ungeeignete Materialien zu eliminieren, aber sie reichen nicht aus für die endgültige Auswahl.
Beispielsweise können zwei Materialien den erforderlichen Temperaturbereich tolerieren, während sie unterschiedliche chemische Resistenzeigenschaften aufweisen.
Das Auswahlverfahren sollte daher Folgendes kombinieren:
- Temperaturfähigkeit
- Kühlmittelverträglichkeit
- Druckfähigkeit
- Flexibilität
- Anforderungen an die Permeation
- Serviceumgebung
18. Betrachten Sie den vollständigen Betriebsumschlag
Die Schlauchauswahl sollte die Bedingungen berücksichtigen, die die Versammlung tatsächlich erleben wird.
Dies ist zuverlässiger als die Auswahl von Material aus einer einzigen Spezifikation wie der maximalen Temperatur.
19. Kompatibilitätstests können Unsicherheit verringern
Wenn die Kühlmittelformulierung ungewöhnlich, neu entwickelt oder kommerziell empfindlich ist, können direkte Materialprüfungen nützliche Beweise liefern.
Mögliche Bewertungsmethoden können Folgendes umfassen:
- Eintauchende Exposition
- Abmessungensprüfung
- Härtevergleich
- Sichtprüfung
- Druckprüfung
- Durchflussprüfung
- Längerfristige Zirkulationsprüfung
Die geeignete Prüfmethode hängt von den Anwendungs- und Qualifikationsanforderungen ab.
20. Warum Anwendungstests wertvoll sind
Veröffentlichte Kompatibilitätsdiagramme können nützliche erste Hinweise liefern, aber die tatsächlichen Systembedingungen können komplexer sein.
Das Kühlmittel kann Additive enthalten, die Betriebstemperatur kann schwanken und der Schlauch kann Druckwechseln und wiederholtem Biegen ausgesetzt sein.
Wenn Zuverlässigkeit von entscheidender Bedeutung ist, kann eine anwendungsspezifische Validierung aussagekräftigere Beweise liefern, als sich allein auf eine generische Kompatibilitätserklärung zu verlassen.
21. Fragen an einen Schlauchlieferanten
Wenn Sie eine Anwendung für einen flüssigen Kühlschlauch mit einem Lieferanten besprechen, sind die folgenden Informationen nützlich:
- Welches Kühlmittel wird verwendet?
- Was ist die Kühlmittelkonzentration?
- Wie ist die Betriebstemperatur?
- Was ist die maximale Temperatur?
- Was ist der Betriebsdruck?
- Was ist die erforderliche Durchflussrate?
- Wie lange bleibt der Schlauch in Betrieb?
- Gibt es besondere Sauberkeitsanforderungen?
- Welche Fitting und UQD sind erforderlich?
Durch die Bereitstellung dieser Parameter kann die Schlauchkonstruktion anhand der tatsächlichen Anwendung und nicht anhand einer generischen Spezifikation bewertet werden.
22. CJAN Flüssigkühlschlauchoptionen
CJAN bietet flüssige Kühlschlauchkonfigurationen, die nach Kühlmittel-, Temperatur-, Druck-, Durchfluss- und Installationsanforderungen bewertet werden können.
Die aktuelle CJAN LCH Flüssigkühlschlauch ist Teil der Produktreihe flüssiger Kühlprodukte.
Zusätzliche Konfigurationen umfassen LCH-SD und LCH-SDS.
Die endgültige Auswahl sollte auf den tatsächlichen Betriebsbedingungen und der erforderlichen Verbindungskonfiguration basieren.
23. Kühlmittelverträglichkeit sollte vor dem Masseneinsatz bewertet werden
Ein Wechsel des Schlauchs, nachdem bereits ein Kühlsystem eingesetzt wurde, kann erheblich schwieriger sein als die Validierung des Materials während der Entwurfsphase.
Ein besserer Prozess ist:
Diese Sequenz kann das Risiko verringern, nach der Installation Materialprobleme zu entdecken.
24. Fünf häufige Fehler bei der Kühlmittelkompatibilität
Fehler 1: Alle wasserbasierten Kühlmittel gleich behandeln
Kühlmittelformulierungen können unterschiedliche Additive und Konzentrationen enthalten.
Fehler 2: Nur Temperaturbeständigkeit überprüfen
Die Temperaturfähigkeit stellt nicht automatisch die chemische Verträglichkeit her.
Fehler 3: Nur den Schlauch überprüfen
Armaturen, Dichtungen und UQDs kontaktieren auch das Kühlmittel.
Fehler 4: Ignorieren der langfristigen Exposition
Kurzzeitexposition stellt möglicherweise keine langfristigen Betriebsbedingungen dar.
Fehler 5: Auswahl des Materials vor der Definition des Kühlmittels
Das Kühlmittel sollte identifiziert werden, bevor das endgültige benetzte Material ausgewählt wird.
25. Prüfliste für die Kühlmittelverträglichkeit
| Position | Erforderliche Maßnahmen |
|---|---|
| Kühlmittelformulierung | Tatsächliche Flüssigkeit identifizieren |
| Betriebstemperatur | Definieren Sie den vollen Bereich |
| Betriebsdruck | Definieren Sie normal und maximal |
| Durchflussrate | Definieren des Entwurfsflusses |
| Innenschlauchschicht | Bewertung der Kompatibilität |
| Armaturen | Prüfung benetzter Materialien |
| Dichtungen | Kompatibilitätsprüfung |
| UQD | Prüfen Sie Kühlmittelkontaktmaterialien |
| Lebensdauer | Berücksichtigung der Dauer der Exposition |
| Validierung | Festlegung der Prüfanforderungen |
Schlussfolgerung
Die Kühlmittelverträglichkeit ist ein grundlegender Bestandteil der Auswahl von Flüssigkeitskühlschlauch für KI-Rechenzentren.
Der richtige Schlauch muss mit dem eigentlichen Kühlmittel kompatibel sein und gleichzeitig die Anforderungen an Temperatur, Druck, Durchfluss, Flexibilität, Führung und Verbindungsdesign erfüllen.
Die innere Fluidkontaktschicht verdient besondere Aufmerksamkeit, aber auch die gesamte benetzte Baugruppe - einschließlich Fittings, Dichtungen und UQDs - sollte bewertet werden.
Für KI-Rechenzentrumsanwendungen besteht der zuverlässigste Ansatz darin, zuerst das Kühlmittel und die Betriebshülle zu definieren, dann Schlauchmaterialien zu bewerten und die gesamte Baugruppe zu validieren.
Die LCH-, LCH-SD- und LCH-SDS-Flüssigkühlschlauchkonfigurationen von CJAN können nach spezifischen Anwendungsanforderungen bewertet werden.
