GLOBALWie man flüssige Kühlschlauchleckage in AI Data Center Systemen verhindert
In einem flüssigkeitsgekühlten KI-Rechenzentrum ist ein Schlauchleck mehr als ein Wartungsproblem.
Kühlmittelanschlüsse können sich in der Nähe von Servern, Kühlplatten, Krümmern, CDUs und anderen empfindlichen Geräten befinden, so dass ein kleines Leck ein Betriebsproblem verursachen kann, wenn es nicht schnell erkannt und behoben wird.
Die Vermeidung von Leckagen beginnt schon lange vor der Installation des Schlauchs, Materialauswahl, Schlauchkonstruktion, Verbindungsdesign, Routing, Installation und Validierung spielen eine Rolle.
Für eine breitere Diskussion der Schlauchzuverlässigkeit, siehe Wie Druck und Temperatur die Zuverlässigkeit von Flüssigkeitskühlschlauch in KI-Rechenzentren beeinflussen.
1. Warum Leckage in KI-Rechenzentren ein ernstes Problem darstellt
Flüssigkühlung bringt Kühlmittel direkt zu wärmeerzeugenden Komponenten. Dies schafft einen direkteren Wärmeweg als herkömmliche Luftkühlung, führt aber auch Fluidverbindungen in die Serverumgebung ein.
Je nach Kühlarchitektur können flexible Schläuche Kühlplatten, Krümmer, Verteilereinheiten und Schnelltrennkomponenten verbinden.
Die Leckvermeidung ist daher Teil der Gesamtzuverlässigkeit des Kühlsystems.

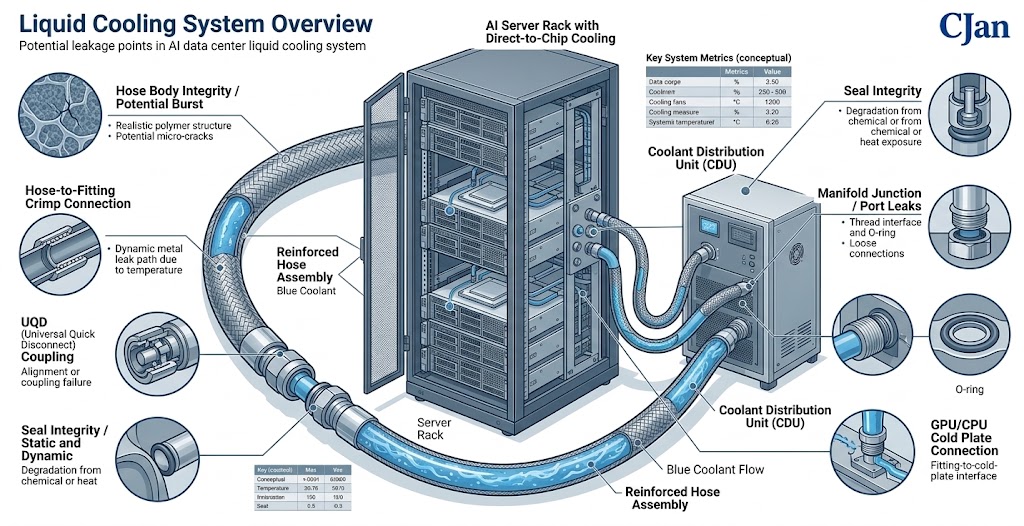

2. Wo kann ein flüssiges Kühlsystem auslaufen?
Ein Leck entsteht nicht notwendigerweise aus dem Schlauchschlauch selbst.
Zu den potenziellen Leckstellen gehören:
- Schlauchkörper
- Schlauchverbindung
- Montageverbindung
- Dichtung oder O-Ring
- UQD-Verbindung
- Manifold-Schnittstelle
- Kaltplattenverbindung
3. Beginnen Sie mit dem richtigen Schlauchmaterial
Die Materialauswahl ist der erste Schritt, um langfristige Schlauchprobleme zu vermeiden.
Die Schlauchinnenschicht muss dem verwendeten Kühlmittel und dem vorgesehenen Temperaturbereich entsprechen.
Die Materialverträglichkeit sollte nicht allein anhand der Temperaturbeständigkeit bestimmt werden.
Wie besprochen in Wie sich die Kühlmittelkompatibilität auf die Auswahl von Flüssigkeitskühlschlauch für KI-Rechenzentren auswirkt, sollten die tatsächliche Kühlmittelformulierung und die Expositionsbedingungen berücksichtigt werden.
4. Betriebsdruck bestätigen
Jeder flüssige Kühlschlauch sollte entsprechend den tatsächlichen Druckanforderungen der Anwendung ausgewählt werden.
Normaler Betriebsdruck, maximaler Druck und mögliche Druckschwankungen sollten alle berücksichtigt werden.
Wiederholte Druckzyklen können den Schlauch und die Anschlüsse zusätzlich belasten.
5. Temperatur ist auch wichtig
Die Temperatur beeinflusst sowohl die Schlauchmaterialien als auch das Kühlmittel selbst.
Der Schlauch sollte sowohl für die normale Betriebstemperatur als auch für den erwarteten maximalen Zustand geeignet sein.
Thermische Zyklen sollten auch in Betracht gezogen werden, wenn das Kühlsystem wiederholte Temperaturänderungen erfährt.
Druck und Temperatur sollten zusammen und nicht als isolierte Spezifikationen bewertet werden.
6. Verwenden Sie die richtige Schlauchkonstruktion
Ein flüssiger Kühlschlauch kann mehrere Funktionsschichten enthalten.
Die innere Schicht behandelt den Kühlmittelkontakt, während die Verstärkung zur mechanischen Festigkeit beiträgt und die äußere Schicht den Umweltschutz bietet.
Die Konstruktion sollte dem Druck, der Temperatur und den mechanischen Anforderungen des vorgesehenen Systems entsprechen.
7. Wählen Sie den richtigen Schlauchdurchmesser
Der Schlauchdurchmesser wird normalerweise entsprechend der erforderlichen Durchfluss- und Hydraulikleistung gewählt.
Ein ungeeigneter Schlauchdurchmesser kann den Druckverlust erhöhen und den Systembetrieb beeinträchtigen.
Für eine ausführliche Diskussion über die Dimensionierung, siehe So wählen Sie die richtige Flüssigkeitskühlschlauchgröße für KI-Rechenzentren aus.
8. Achten Sie auf die Schlauch-zu-Fitting-Verbindung
Die Verbindung zwischen dem flexiblen Schlauch und der Armatur ist einer der wichtigsten Bereiche der Montage.
Die Verbindungsmethode sollte den Anforderungen an Schlauchkonstruktion, Montagedesign und Anwendung entsprechen.
Ein Schlauch mit geeigneter Druckfähigkeit kann noch Leckage erfahren, wenn die Verbindung unsachgemäß montiert ist.
9. UQD-Verbindungen benötigen sorgfältige Installation
UQDs bieten eine praktische Möglichkeit, Kühlkomponenten während der Wartung zu trennen.
Jede trennbare Verbindung führt jedoch eine Schnittstelle ein, die ordnungsgemäß installiert und gewartet werden muss.
Die UQD sollte mit der Schlauchbaugruppe und dem Kühlmittel kompatibel sein, und die Verbindung sollte gemäß den Anweisungen des jeweiligen Herstellers erfolgen.

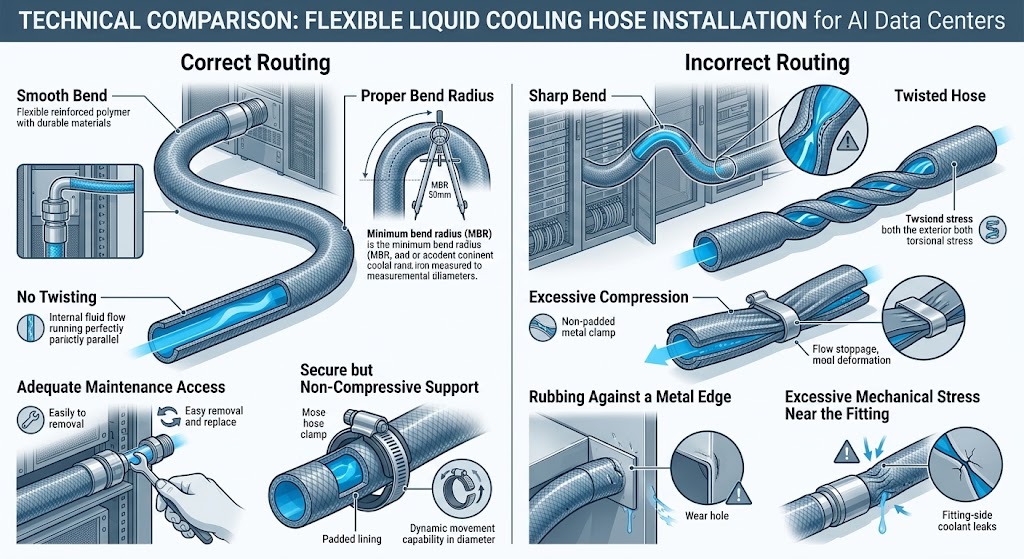

10. Zwingen Sie einen Schlauch nicht in Position
Die Einbaugeometrie kann sich direkt auf die Schlauchzuverlässigkeit auswirken.
Ein Schlauch sollte nicht verdreht oder in eine zu enge Biegung gezwungen werden, nur um eine Verbindung zu erreichen.
Durch erzwungenes Routing kann eine unnötige mechanische Belastung am Schlauchkörper oder Anschlussbereich entstehen.
11. Respektieren Sie den erforderlichen Biegeradius
Flexible Schläuche sind so konzipiert, dass sie sich biegen, aber jede Konstruktion hat Grenzen.
Übermäßiges Biegen kann den Schlauch verformen und die Spannung innerhalb der Baugruppe erhöhen.
Bei der Montage sollte der Schlauch einen entsprechenden Biegeradius beibehalten und nicht scharf gefaltet werden.
12. Vermeide es, den Schlauch zu verdrehen
Biegen und Verdrehen sind nicht die gleiche Bewegung.
Ein Schlauch kann manchmal durch eine Biegung geführt werden, während er in einer neutralen Orientierung bleibt.
Soweit möglich, sollte der Schlauch durch die Installation einen natürlichen Weg ohne Torsionsbelastung zurücklegen können.
13. Äußere Schäden verhindern
Schläuche können auch durch die umgebende Installationsumgebung beschädigt werden.
Zu den potenziellen Quellen gehören:
- Scharfe Metallkanten
- Wiederholtes Reiben
- Klemmen an ungeeigneten Stellen
- Übermäßige Vibration
- Kontakt mit heißen Oberflächen
- Falsches Routing um bewegliche Komponenten
Die äußere Schutzschicht sollte nicht als Ersatz für eine ordnungsgemäße Führung und Schutz behandelt werden.
14. Vermeiden Sie übermäßige Vibration
Kühlgeräte können mechanische Vibrationen durch Pumpen, Ventilatoren, Ventile und andere Komponenten erzeugen.
Flexible Schläuche können helfen, Bewegungen zu isolieren, aber sie müssen immer noch entsprechend geführt werden.
Wenn Vibrationen signifikant sind, sollte die Schlauchbaugruppe für die erwarteten mechanischen Bedingungen bewertet werden.
15. Kontrollschlauchbewegung
Ein Schlauch, der sich frei bewegt, kann an nahe gelegenen Komponenten reiben oder sich an derselben Stelle wiederholt biegen.
Geeignete Stützen oder Routing-Funktionen können dazu beitragen, die vorgesehene Schlauchgeometrie beizubehalten.
Allerdings sollen Stützen den Schlauch nicht unnötig zusammendrücken oder verformen.
16. Überprüfen Sie die Verbindung vor dem Systemstart
Vor dem Einbringen von Kühlmittel in das System sollte eine visuelle Inspektion durchgeführt werden.
Prüfen Sie, ob
- Die Verbindungen sind voll eingebunden.
- Schläuche werden korrekt geführt.
- Es sind keine scharfen Biegungen vorhanden.
- Es gibt keine sichtbaren Schäden.
- UQDs sind richtig verbunden.
- Die Armaturen sind korrekt installiert.
17. Druckprüfung vor dem Betrieb
Wo es das Systemdesign erfordert, kann Druckprüfung helfen, Probleme zu erkennen, bevor das Kühlsystem in den normalen Betrieb versetzt wird.
Der Prüfdruck und das Prüfverfahren sollten den einschlägigen Schlauch-, Montage- und Systemspezifikationen entsprechen.
18. Leckprüfung unterscheidet sich von der visuellen Inspektion
Eine visuelle Inspektion kann offensichtliche Installationsprobleme erkennen, kann aber nicht jeden möglichen Leckageweg erkennen.
Abhängig von den Systemanforderungen können zusätzliche Dichtheitsprüfungsmethoden geeignet sein.
Das Prüfverfahren sollte entsprechend der Kühlarchitektur und der geforderten Leckleistung ausgewählt werden.
19. Ignorieren Sie nicht kleine Anzeichen von Leckage
Eine kleine Menge Feuchtigkeit, Rückstände oder eine unerwartete Änderung des Kühlmittelspiegels sollte nicht automatisch abgetan werden.
Jegliche Anzeichen von Leckagen sollten untersucht werden, um ihre Quelle zu bestimmen.
Die Ursache kann ein Verbindungsproblem, Dichtungsproblem, Schlauchschäden oder eine andere Komponente im Kühlkreislauf sein.
20. Inspizieren Sie die komplette Versammlung, nicht nur den Schlauch
Ein Schlauch kann visuell intakt bleiben, während eine Verbindung ein Problem entwickelt.
Aus diesem Grund sollte die Inspektion den gesamten Fluidweg abdecken.
| Komponente | Inspektionsschwerpunkt |
|---|---|
| Schlauch | Beschädigung, Verformung, Verschleiß |
| Montage | Integrität der Verbindung |
| Siegel | Zustand und Kompatibilität |
| UQD | Eingriff und Versiegelung |
| Manifold | Schnittstellenzustand |
| Kaltplatte | Integrität der Verbindung |
21. Der Wartungszugang sollte während des Entwurfs berücksichtigt werden
Flüssige Kühlkomponenten müssen möglicherweise während der Wartung oder des Austauschs des Servers getrennt werden.
Schlauchführung sollte genügend Zugang für Techniker bieten, um die Verbindung zu inspizieren und zu warten, ohne den Schlauch unnötig zu belasten.
Ein Schlauch, der schwer zugänglich ist, kann während der Wartung mit größerer Wahrscheinlichkeit falsch gehandhabt werden.
22. Vermeiden Sie wiederholte Wiederverwendung von Komponenten ohne Auswertung
Einige Flüssigkeitskühlaggregate sind für das wiederholte Ein- und Ausschalten ausgelegt, während andere für ein anderes Servicemuster vorgesehen sind.
Die Wiederverwendungsanforderungen sollten daher beim Systemdesign festgelegt werden.
Die Spezifikationen der UQD-Hersteller für den Anschlusszyklus und die Anforderungen an die Schlauchmontage sollten gegebenenfalls eingehalten werden.
23. Sauberkeit kann die Zuverlässigkeit der Verbindung beeinflussen
Flüssigkeitskühlsysteme können spezifische Reinheitsanforderungen haben.
Verunreinigungen um Armaturen, Dichtungen oder Trennschnittstellen können die ordnungsgemäße Abdichtung stören oder unerwünschtes Material in den Kühlmittelkreislauf einbringen.
Die Montage- und Wartungsverfahren sollten daher die für das Kühlsystem geeigneten Sauberkeitsanforderungen berücksichtigen.
24. Überwachung von Druck und Temperatur während des Betriebs
Die Überwachung der Betriebsbedingungen kann dabei helfen, Änderungen zu erkennen, bevor sie zu größeren Problemen werden.
Nützliche Systemparameter können Folgendes umfassen:
- Kühlmitteldruck
- Kühlmitteltemperatur
- Durchflussrate
- Kühlmittelgehalt
- Leckerkennungssignale
Die genaue Überwachungsstrategie hängt von der Kühlsystemarchitektur ab.

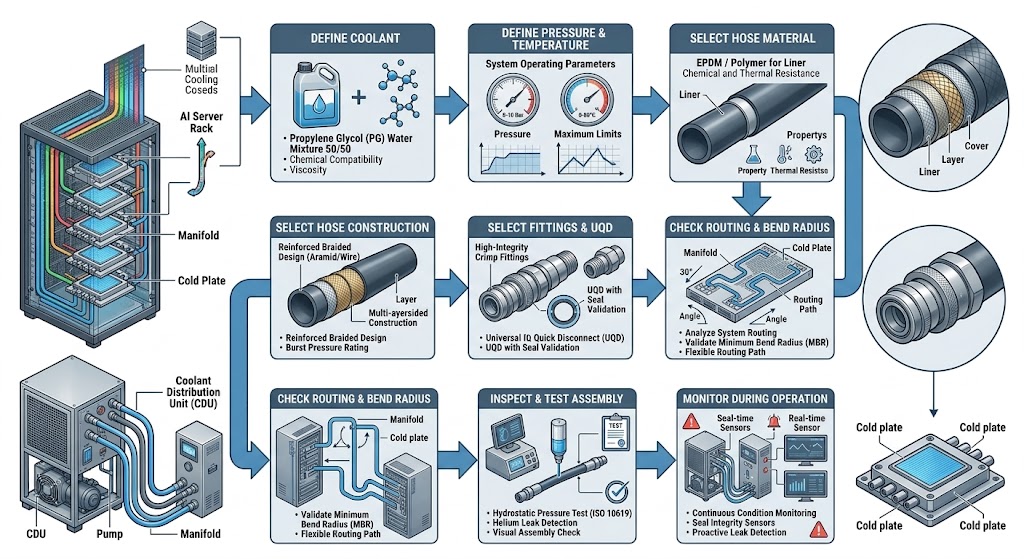

25. Ein praktischer Leak-Prevention Workflow
Dieser Ansatz verschiebt die Leckvermeidung von einer reaktiven Wartungsaufgabe zu einem Engineering-Prozess.
Fünf häufige Ursachen für flüssige Kühlschlauchleckage
1. Falsche Materialauswahl
Das Schlauchmaterial ist möglicherweise nicht für den eigentlichen Kühlmittel- oder Temperaturbereich geeignet.
2. Arme Verbindungsbaugruppe
Eine unsachgemäß installierte Schlauch-zu-Anpassung oder UQD-Verbindung kann einen Leckagepfad erzeugen.
3. Übermäßiges Biegen oder Verdrehen
Falsches Routing kann unnötige mechanische Belastung verursachen.
4. Äußere Schäden
Reiben, scharfe Kanten oder übermäßige Vibrationen können den Schlauch mit der Zeit beschädigen.
5. Unzureichende Validierung
Installations- oder Montageprobleme können unentdeckt bleiben, wenn das System vor dem Betrieb nicht ordnungsgemäß inspiziert oder getestet wird.
27. Wie Schlauchzuverlässigkeit und Leckverhinderung zusammenarbeiten
Leckvermeidung sollte nicht als separates Thema von der Schlauchzuverlässigkeit behandelt werden.
Druck, Temperatur, Kühlmittelverträglichkeit und mechanisches Routing beeinflussen die langfristige Leistung.
Der vorherige Artikel in dieser Serie, Wie Druck und Temperatur die Zuverlässigkeit von Flüssigkeitskühlschlauch in KI-Rechenzentren beeinflussen, diese Betriebszustände näher beschreibt.
28. CJAN Flüssigkühlschlauchoptionen
CJAN bietet flüssige Kühlschlauchkonfigurationen, die nach Kühlmittel, Druck, Temperatur, Durchfluss, Flexibilität und Anschlussanforderungen bewertet werden können.
Die aktuelle CJAN LCH Flüssigkühlschlauch ist Teil der Produktreihe flüssiger Kühlprodukte.
Weitere Konfigurationen umfassen LCH-SD und LCH-SDS.
Für KI-Rechenzentrumsanwendungen sollte die geeignete Konfiguration entsprechend den tatsächlichen Kühlmittel-, Druck-, Temperatur-, Durchfluss-, Bauraum- und Anschlussanforderungen ausgewählt werden.
29. Eine einfache Pre-Deployment Checkliste
| Überprüfung | Status |
|---|---|
| Kühlmittelverträglichkeit bestätigt | erforderlich |
| Druckanforderungen bestätigt | erforderlich |
| Temperaturanforderungen bestätigt | erforderlich |
| Schlauchgröße bestätigt | erforderlich |
| Ausstattung ausgewählt | erforderlich |
| UQD-Kompatibilität bestätigt | Falls zutreffend |
| Geprüfter Biegeradius | erforderlich |
| Routenkontrolle | erforderlich |
| Inspektion der Baugruppe | erforderlich |
| Leckage / Druckprüfung abgeschlossen | Gemäß den Systemanforderungen |
Schlussfolgerung
Das Verhindern eines Auslaufens von Flüssigkeitskühlschlauch in einem KI-Rechenzentrum beginnt mit dem richtigen Engineering, anstatt auf ein Leck zu warten.
Kühlmittel, Druck, Temperatur und Schlauchmaterial sollten zuerst definiert werden, Schlauchkonstruktion, Durchmesser, Armaturen, UQDs und Routing sollten dann entsprechend den tatsächlichen Systemanforderungen ausgewählt werden.
Die Qualität der Installation ist ebenso wichtig: scharfe Biegungen, Verdrehungen, übermäßige Vibrationen, äußerer Abrieb und schlecht montierte Verbindungen können einen ansonsten geeigneten Schlauch untergraben.
Vor dem Einsatz können entsprechende Inspektionen und Tests eine zusätzliche Vertrauensschicht bieten.
Die LCH-, LCH-SD- und LCH-SDS-Konfigurationen von CJAN können für Flüssigkeitskühlungsanwendungen entsprechend spezifischer Betriebs- und Anschlussanforderungen bewertet werden.
Für weitere Informationen besuchen Sie die CJAN Flüssigkeitskühllösungen Seite oder Review der CJAN LCH Flüssigkühlschlauch.
