So wählen Sie den richtigen flüssigen Kühlschlauch für AI-Server

Die Wahl eines flüssigen Kühlschlauchs für einen KI-Server ist nicht nur eine Frage der Anpassung des Schlauchdurchmessers an eine Armatur.

Moderne KI-Server können das Kühlsystem erheblich thermisch belasten. Der Schlauch muss als Teil eines kompletten Kühlmittelkreislaufs arbeiten, der Kühlplatten, Krümmer, CDUs, Armaturen und UQDs umfassen kann.

Das macht die Schlauchauswahl zu einer systemtechnischen Entscheidung.

Ein praktischer Auswahlprozess sollte das Kühlmittel, die erforderliche Durchflussmenge, den Betriebsdruck, den Temperaturbereich, den Innendurchmesser, den Biegeradius, die Schlauchlänge, die mechanische Umgebung und die Verbindungskonfiguration berücksichtigen.

Für eine Einführung in das allgemeine Funktionsprinzip der Flüssigkeitskühlung von KI-Rechenzentren siehe Wie funktioniert flüssige Kühlung in KI-Rechenzentren?

1. Beginnen Sie mit dem Kühlsystem, nicht mit dem Schlauch

Der erste Schritt besteht darin, zu verstehen, wo sich der Schlauch in der Kühlarchitektur befindet.

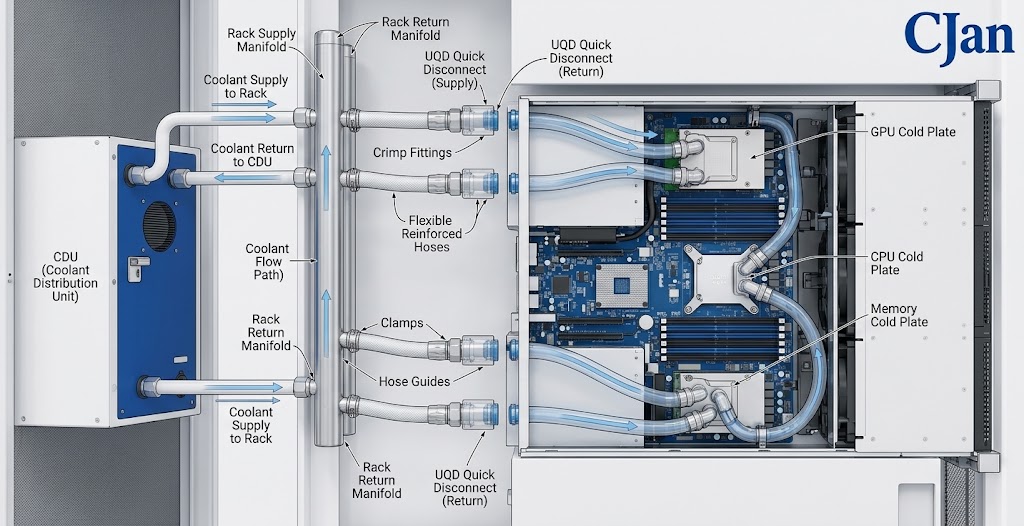

Ein typischer Flüssigkeitskühlkreislauf kann eine CDU mit einem Gestellverteiler, Kühlplatten und anderen Kühlkomponenten verbinden.

Jeder Abschnitt trägt zur hydraulischen und thermischen Leistung des Gesamtsystems bei.

Daher sollte der Schlauch ausgewählt werden, nachdem die grundlegenden Systemanforderungen festgelegt wurden.

2. Bestätigen Sie zuerst das Kühlmittel

Die Kühlmittelverträglichkeit ist einer der wichtigsten Ansatzpunkte für die Schlauchauswahl.

Das Innenrohr bleibt während des Betriebs in Kontakt mit dem Kühlmittel, möglicherweise für Tausende von Stunden.

Das Ingenieurteam sollte die tatsächliche Kühlmittelformulierung identifizieren, anstatt nur eine umfassende Beschreibung wie "wasserbasiertes Kühlmittel" zu verwenden.

Zu den relevanten Informationen können gehören:

• Kühlmitteltyp
• Wasserkonzentration
• Glykol oder andere Zusätze
• Betriebstemperatur
• Voraussichtliche Dienstdauer
• Erforderlicher Sauberkeitsgrad

Die Materialverträglichkeit sollte dann unter den tatsächlichen Betriebsbedingungen bewertet werden.

Dies ist besonders wichtig, wenn ein Kühlsystem eine Kühlmittelformulierung verwendet, die sich von Standardwasser oder Wasser-Glykol-Gemischen unterscheidet.

3. Bestimmung des erforderlichen Kühlmittelflusses

Die erforderliche Durchflussmenge hängt eng mit der Wärmebelastung zusammen, die das Kühlsystem entfernen muss.

Für eine gegebene Kühlarchitektur muss das Ingenieurteam normalerweise den Zielkühlmittelfluss festlegen, bevor es den Schlauchdurchmesser wählt.

Ein Schlauch mit einer geeigneten Anschlussgröße kann immer noch ungeeignet sein, wenn sein interner Kanal bei der erforderlichen Durchflussmenge einen übermäßigen hydraulischen Widerstand erzeugt.

4. Wählen Sie den internen Durchmesser basierend auf dem Durchfluss

Der Innendurchmesser ist eine der sichtbarsten Schlauchspezifikationen, sollte jedoch nicht isoliert ausgewählt werden.

Bei gleicher Durchflussrate erhöht die Verringerung des Innendurchmessers im Allgemeinen die Fluidgeschwindigkeit und den hydraulischen Widerstand.

Die Vergrößerung des Durchmessers verringert die Geschwindigkeit und kann den Druckabfall reduzieren, aber ein größerer Schlauch benötigt auch mehr Bauraum und erfordert möglicherweise größere Anschlusskomponenten.

Ziel ist es, eine Schlauch-ID auszuwählen, die den Durchfluss- und Druckabfallanforderungen des Systems entspricht und gleichzeitig für die Installation praktikabel bleibt.

5. Überprüfen Sie die Arbeit und den maximalen Druck

Druckanforderungen sollten vor der Auswahl der Schlauchkonstruktion definiert werden.

Zumindest sollten Ingenieure zwischen dem normalen Arbeitsdruck und dem maximalen erwarteten Druck unterscheiden.

Instationäre Bedingungen sollten gegebenenfalls ebenfalls in Betracht gezogen werden.

• Normalbetriebsdruck
• Maximaler Arbeitsdruck
• Startbedingungen
• Pumpenbedingte Druckänderungen
• Anwendbare Vorschriften für die Druckprüfung

Der Schlauch sollte auf der Grundlage der technischen Spezifikationen des Herstellers einen angemessenen Sicherheitsabstand bieten.

6. Betrachten Sie den vollständigen Druckabfall

Der Druckverlust kommt nicht allein aus dem Schlauch.

Der Kühlkreislauf kann mehrere hydraulische Restriktionen enthalten.

• Schlauch
• Armaturen
• UQD
• Manifolds
• Ventile
• Kalte Platten

Der Gesamtdruckabfall bestimmt den hydraulischen Bedarf an der Pumpe.

Aus diesem Grund sollten Ingenieure den Schlauchdruckabfall bei der tatsächlichen Zieldurchflussrate bewerten, wenn die Daten verfügbar sind.

Die Beziehung zwischen Schlauchdurchmesser und hydraulischem Widerstand wird auch im verwandten Artikel diskutiert Was sind die wichtigsten Anforderungen an AI Data Center Liquid Cooling Schläuche?

7. Überprüfen Sie den Betriebstemperaturbereich

Flüssigkeitskühlschläuche können während des Starts, des normalen Betriebs und des Abschaltens unterschiedliche Temperaturen aufweisen.

Wichtige Temperatureingaben sind:

• Mindestbetriebstemperatur
• Normale Kühlmitteltemperatur
• Maximale Betriebstemperatur
• Potenzielle Temperaturzyklen

Die Temperatur sollte zusammen mit der Druck- und Kühlmittelchemie betrachtet werden.

Ein Schlauch, der unter einer Temperaturbedingung gut funktioniert, sollte nicht automatisch angenommen werden, dass er über den gesamten Temperaturbereich die gleiche Druckfähigkeit hat.

8. Bewerten Sie Flexibilität und Biegeradius

Einer der Hauptgründe für den Einsatz flexibler Schläuche bei der Serverkühlung ist die Installationsflexibilität.

KI-Server-Racks können dichte Anordnungen von GPUs, Kühlplatten, Krümmern, Kabeln und Stromkomponenten enthalten.

Ein flexibler Schlauch kann das Umleiten dieser Komponenten vereinfachen.

Der Schlauch muss jedoch immer noch innerhalb seines angegebenen Mindestbiegeradius bleiben.

Das Drücken eines Schlauches in eine zu enge Biegung kann den inneren Kanal verformen und die Verbindung zusätzlich mechanisch belasten.

9. Betrachten Sie die Länge des Schlauches vorsichtig

Die Länge des Schlauchs sollte anhand des tatsächlichen Installationslayouts bestimmt werden.

Ein Schlauch, der zu kurz ist, kann Spannungen an den Armaturen erzeugen.

Ein Schlauch, der unnötig lang ist, kann Routing-Komplexität und zusätzlichen hydraulischen Widerstand hinzufügen.

Die endgültige Länge sollte Folgendes ermöglichen:

• Normales Routing
• Erforderlicher Kurvenradius
• Ausrüstungsbewegung
• Montagetoleranz
• Zugang zur Instandhaltung

10. Verbindungstyp muss der Kühlarchitektur entsprechen

Der Schlauch ist nur ein Teil der Verbindung.

Die Endmontage kann an Kühlplatten, Krümmer, CDUs oder UQDs angeschlossen werden.

Daher sollten Ingenieure die Verbindungskonfiguration zu Beginn des Auswahlprozesses definieren.

Zu den relevanten Parametern können gehören:

• Anschlussgröße
• Anschlussart
• Gruppe ID
• Einbaukonfiguration
• UQD-Typ
• Verfügbarer Bauraum

11. Warum die UQD-Auswahl in das Schlauchdesign einbezogen werden sollte

UQDs werden häufig verwendet, wenn Kühlleitungen während des Service- oder Geräteaustauschs getrennt werden müssen.

Die UQD ist aber auch Teil des hydraulischen Weges.

Sein innerer Strömungskanal kann zum Druckabfall beitragen.

Daher sollten Schlauch und UQD als verbundene Baugruppe und nicht als zwei völlig unabhängige Komponenten betrachtet werden.

Bei der Angabe einer flüssigen Kühlschlauchanordnung sollte Folgendes überprüft werden:

• Schlauchkompatibilität
• UQD Kompatibilität
• Durchflussanforderung
• Druckklasse
• Temperaturbereich
• Abmessungen der Verbindung

12. Überprüfen Sie die mechanische Umgebung

Rechenzentrumskühlschläuche können mechanische Bedingungen erfahren, die sich von denen eines stationären Industrieschlauchs unterscheiden.

Mögliche Faktoren sind:

• Wiederholte Installation und Demontage
• Bewegung von Servermodulen
• Kontakt mit umgebenden Komponenten
• Vibration
• Begrenzter Routing-Raum
• Wiederholtes Biegen

Die Schlauchkonstruktion sollte daher der tatsächlichen Einbauumgebung entsprechen.

13. Ignorieren Sie den Einbaubereich nicht

Bei einer Schlauchanordnung kann der Anschlussbereich konzentrierte mechanische Belastungen erfahren.

Eine unsachgemäße Führung kann Biege- oder Zugkräfte in der Nähe des Beschlags erzeugen.

Gute Installationspraxis sollte vermeiden:

• Scharfe Biegungen direkt hinter dem Beschlag
• Verdrehung während der Installation
• Übermäßiges axiales Ziehen
• Erzwungene Fehlausrichtung

Ein richtig geführter Schlauch sollte genug Platz haben, um einer natürlichen Biegung zu folgen, ohne übermäßige Last auf die Verbindung zu übertragen.

14. Vergleichen Sie Schlauchmaterialien gemäß der Anwendung

Verschiedene Schlauchmaterialien können unterschiedliche Kombinationen von Flexibilität, Temperaturbeständigkeit, chemischer Verträglichkeit und mechanischen Eigenschaften bieten.

Es gibt kein einzelnes Schlauchmaterial, das für jedes Flüssigkeitskühlsystem optimal ist.

Das tatsächliche Kühlmittel und die Betriebsumgebung sollten die endgültige Materialauswahl bestimmen.

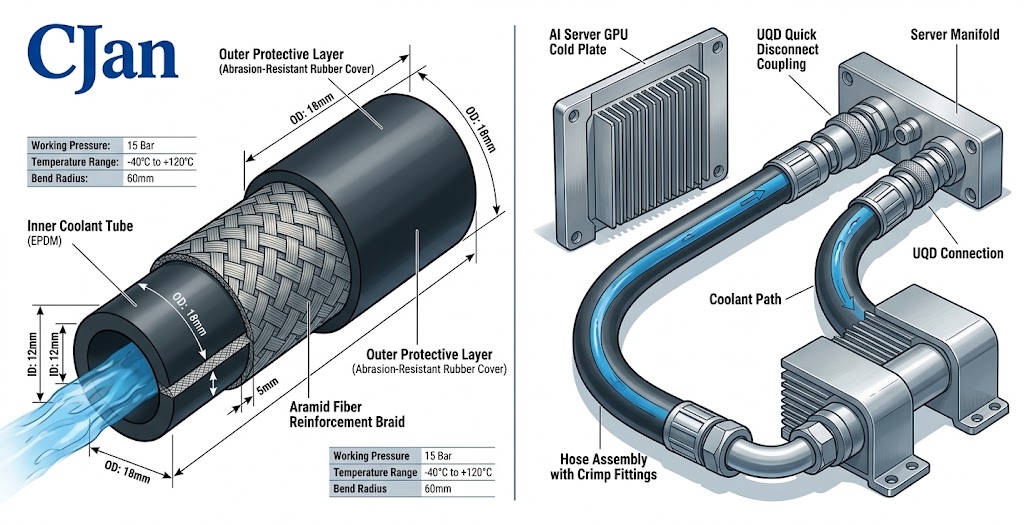

15. Bewertung der Schlauchkonstruktion

Ein flüssiger Kühlschlauch kann mehrere Funktionsschichten enthalten.

Je nach Produktaufbau können diese eine innere Fluidkontaktschicht, Verstärkungsschicht und äußere Schutzschicht umfassen.

Jede Schicht kann eine andere Funktion haben.

Die innere Schicht verwaltet Kühlmittelkontakt, Verstärkung kann zu Druck und Dimensionsstabilität beitragen, während die äußere Schicht mechanischen Schutz bieten kann.

16. Leckageleistung sollte auf Montageebene bewertet werden

Die Leckagekontrolle ist grundlegend für die Zuverlässigkeit der Flüssigkeitskühlung.

Ein Kühlaggregat kann mehrere potenzielle Leckstellen aufweisen, einschließlich des Schlauchkörpers, der Anschlussschnittstelle, der Crimpverbindung und der UQD.

Bei kritischen Anwendungen liefert das Testen nur des Schlauchmaterials möglicherweise nicht genügend Informationen über die fertige Baugruppe.

Die gesamte Schlauchanordnung sollte entsprechend den tatsächlichen Projektanforderungen bewertet werden.

17. Sauberkeit Anforderungen hängen von der Anwendung

Nicht jedes Rechenzentrumskühlsystem hat identische Sauberkeitsanforderungen.

Einige Anwendungen können größeres Gewicht auf interne Partikelkontrolle, Herstellungsrückstände oder flüssige Reinheit legen.

Wenn Sauberkeit wichtig ist, sollte der Schlauchherstellungs- und Handhabungsprozess als Teil der Lieferantenbewertung betrachtet werden.

18. Berücksichtigen Sie langfristige Materialstabilität

Flüssigkeitskühlsysteme sind für einen längeren Betrieb vorgesehen.

Der Schlauch muss daher seine erforderliche Leistung nach längerer Exposition gegenüber dem Kühlmittel und der Betriebsumgebung beibehalten.

Die Langzeitbewertung kann Folgendes umfassen:

• Materialstabilität
• Dimensionsänderungen
• Kühlmittelverträglichkeit
• Mechanische Leistung
• Temperaturexposition

Die tatsächliche Bedeutung jedes Faktors hängt vom Kühlmittel- und Systemdesign ab.

19. Erstellen Sie eine Schlauchauswahl-Checkliste

Eine strukturierte Checkliste kann die Lieferantenkommunikation wesentlich effizienter machen.

20. Wann sollten Sie einen verstärkten flüssigen Kühlschlauch wählen?

Verstärkte Konstruktion kann geeignet sein, wenn die Anwendung eine Kombination aus Druckfestigkeit, Flexibilität und mechanischer Stabilität erfordert.

Die Entscheidung sollte auf den tatsächlichen Druck-, Temperatur- und Leitanforderungen basieren und nicht einfach davon ausgehen, dass verstärkte Konstruktion immer besser ist.

Für Anwendungen, die eine dedizierte flüssige Kühlschlauchlösung erfordern, können Ingenieure die CJAN LCH Flüssigkühlschlauch.

21. Vergleich der CJAN-Flüssigkühlschlauchoptionen

CJAN bietet mehrere Optionen für flüssige Kühlschläuche, die nach verschiedenen Systemanforderungen bewertet werden können.

Die Produktspezifikationen sollten vor der Auswahl anhand der tatsächlichen Kühlmittel-, Druck-, Temperatur-, Durchfluss- und Anschlussanforderungen überprüft werden.

22. Warum Anwendungsdaten bei der Anforderung eines Schlauchs wichtig sind

Ein Lieferant kann eine nützlichere Empfehlung geben, wenn die Anwendungsinformationen vollständig sind.

Anstatt nur nach "einem AI-Kühlschlauch" zu fragen, geben Sie, wann immer möglich, die folgenden Informationen an:

• Bezeichnung des Kühlmittels und Formulierung
• Zieldurchsatz
• Arbeitsdruck
• Höchstdruck
• Temperaturbereich
• Erforderliche Schlauch-ID
• Erforderliche Schlauchlänge
• Anschlussart
• UQD-Anforderungen
• Installationsumgebung

Diese Information ermöglicht es, den Schlauch als Teil des gesamten Kühlkreislaufs auszuwerten.

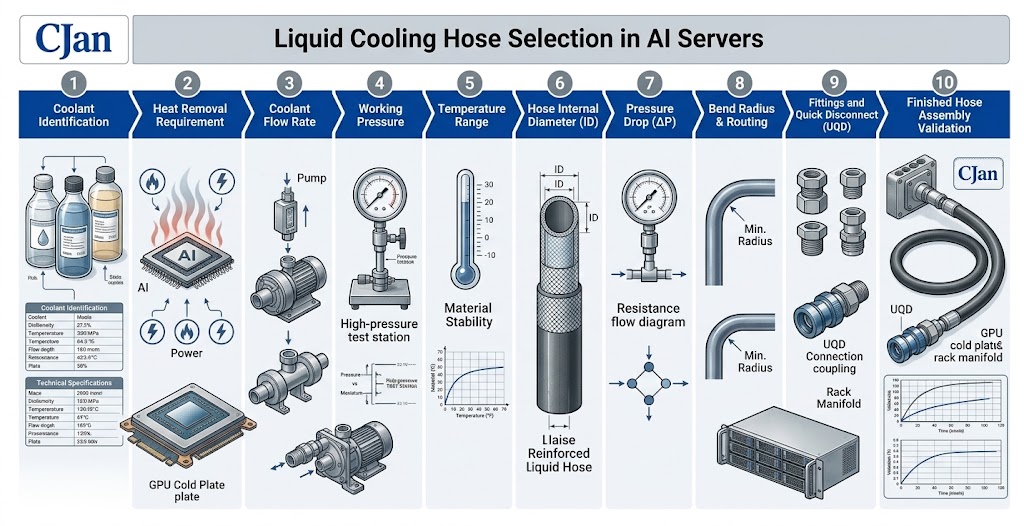

23. Ein praktischer AI Server Hose-Auswahlprozess

Dieser Prozess hilft, einen häufigen Fehler zu vermeiden: zuerst den Schlauch auswählen und später versuchen, das Kühlsystem um ihn herum anzupassen.

Was macht einen guten AI Data Center Liquid Cooling Hose aus?

Ein geeigneter Schlauch sollte eine ausgewogene Kombination aus hydraulischer, thermischer und mechanischer Leistung bieten.

In der Praxis sollte die Auswahl folgende Bedingungen erfüllen:

• Das Material ist mit dem Kühlmittel verträglich.
• Der Schlauch unterstützt den erforderlichen Betriebsdruck.
• Der Schlauch kann im erforderlichen Temperaturbereich arbeiten.
• Der Innendurchmesser unterstützt den erforderlichen Kühlmittelfluss.
• Der Druckabfall ist für das System akzeptabel.
• Der Schlauch kann innerhalb des verfügbaren Raumes geführt werden.
• Der minimale Biegeradius kann eingehalten werden.
• Die Verbindung passt zu den ausgewählten Fittings und UQDs.
• Die fertige Baugruppe kann die geforderte Leckageleistung erfüllen.

25. CJAN Flüssigkühlschlauchlösungen

CJAN entwickelt und liefert Schlauchprodukte für Flüssigkeitskühlanwendungen, einschließlich der Produktfamilien LCH, LCH-SD und LCH-SDS.

Die engagierte CJAN Flüssigkeitskühllösungen Die Seite bietet einen Überblick über den Anwendungsschwerpunkt des Unternehmens im Bereich Flüssigkeitskühlung.

Für das aktuelle LCH-Produkt besuchen Sie CJAN LCH Flüssigkühlschlauch.

Für zusätzliche Schlauchkonfigurationen können Ingenieure auch überprüfen CJAN LCH-SD und CJAN LCH-SDS.

Die endgültige Produktauswahl sollte sich auf die tatsächlichen Anwendungsbedingungen und die neuesten technischen Spezifikationen stützen.

Schlussfolgerung

Die Auswahl eines flüssigen Kühlschlauchs für einen KI-Server sollte mit dem Kühlsystem und nicht mit dem Schlauch selbst beginnen.

Kühlmittelverträglichkeit, Durchflussrate, Druck, Temperatur, Innendurchmesser, Druckabfall, Flexibilität, Biegeradius, Schlauchlänge und Anschlusskonfiguration beeinflussen die endgültige Auswahl.

UQDs und Armaturen sollten ebenfalls berücksichtigt werden, da sie Teil derselben hydraulischen und mechanischen Baugruppe sind.

Bei KI-Rechenzentrumsprojekten besteht der zuverlässigste Ansatz darin, zuerst die Betriebsbedingungen zu definieren und dann die Schlauchkonstruktion auszuwählen, die diese Anforderungen erfüllt.

Das Flüssigkühlschlauchportfolio von CJAN bietet LCH-, LCH-SD- und LCH-SDS-Optionen für die Bewertung verschiedener Anforderungen an Kühlsysteme.

Für die projektspezifische Schlauchauswahl ist die Bereitstellung von Kühlmittel, Durchflussmenge, Druck, Temperatur, Abmessungen und Anschlussanforderungen der effektivste Ausgangspunkt.
