PTFE vs. PFA Liquid Cooling Hose: Was ist der Unterschied?

Fluoropolymerschläuche sind nicht die erste Option, die jedem Flüssigkeitskühlsystem in den Sinn kommt, aber wenn ein Kühlkreislauf anspruchsvolle chemische, Temperatur- oder Sauberkeitsanforderungen hat, können PTFE und PFA wichtige Kandidaten werden.

PTFE und PFA gehören zur Familie der Fluorpolymere und haben mehrere nützliche Eigenschaften, wobei ihre Verarbeitungseigenschaften, Flexibilität, Durchlässigkeit und Anwendungsaspekte nicht identisch sind.

Für Ingenieure, die einen flüssigen Kühlschlauch spezifizieren, stellt sich daher nicht einfach die Frage, ob PTFE oder PFA das "bessere" Material ist, sondern die Frage, welches Material und welche Schlauchkonstruktion zu den tatsächlichen Betriebsbedingungen passen.

Für einen breiteren Materialvergleich siehe EPDM vs. Silikon vs. PTFE: Welches Schlauchmaterial ist am besten für die flüssige Kühlung?.

1. Warum PTFE und PFA vergleichen?

Flüssigkeitskühlsysteme können unter verschiedenen Kombinationen von Temperatur, Druck, Fluidchemie und Installationsbeschränkungen arbeiten.

In einfachen wasserbasierten Systemen können herkömmliche Elastomerschläuche ausreichen, anspruchsvollere Anwendungen können ein Fluorpolymer-Innenrohr oder eine spezialisierte Mehrschichtkonstruktion erfordern.

PTFE und PFA werden oft in Betracht gezogen, wenn Ingenieure Eigenschaften wie:

• Hohe chemische Resistenz
• Breite Temperaturfähigkeit
• Geringe Wechselwirkung mit vielen Flüssigkeiten
• Gute Beständigkeit gegen korrosionsbedingte Fluidumgebungen
• geringe Oberflächenreaktivität

Diese Eigenschaften können nützlich sein, aber sie sollten immer gegen die tatsächlichen Kühlmittel- und Systemanforderungen bewertet werden.

2. Was ist PTFE?

PTFE oder Polytetrafluorethylen ist ein Fluorpolymer, das für seine chemische Beständigkeit und seine breite Temperaturfähigkeit bekannt ist.

Es hat eine relativ reibungsarme Oberfläche und wird in vielen anspruchsvollen Fluidhandling-Anwendungen verwendet.

Für die Flüssigkeitskühlung kann PTFE in Betracht gezogen werden, wenn Fluidverträglichkeit und Temperaturleistung wichtige Konstruktionsfaktoren sind.

Die mechanischen Eigenschaften eines PTFE-Schlauchs hängen jedoch von seinen Abmessungen, der Wandkonstruktion und der Verstärkung ab.

3. Was ist PFA?

PFA oder Perfluoralkoxypolymer ist ein weiteres Fluorpolymer, das in anspruchsvollen Umgebungen zur Flüssigkeitsbehandlung eingesetzt wird.

Wie PTFE bietet PFA eine starke chemische Beständigkeit und eine breite Temperaturfähigkeit.

Ein praktischer Unterschied besteht darin, dass PFA schmelzverarbeitbar ist, was den Herstellern eine größere Flexibilität bei der Herstellung bestimmter Rohrgeometrien und -konstruktionen bietet.

Seine Eigenschaften können PFA in Anwendungen attraktiv machen, in denen chemische Resistenz mit spezifischen Anforderungen an die Rohr- oder Schlauchkonstruktion kombiniert werden muss.

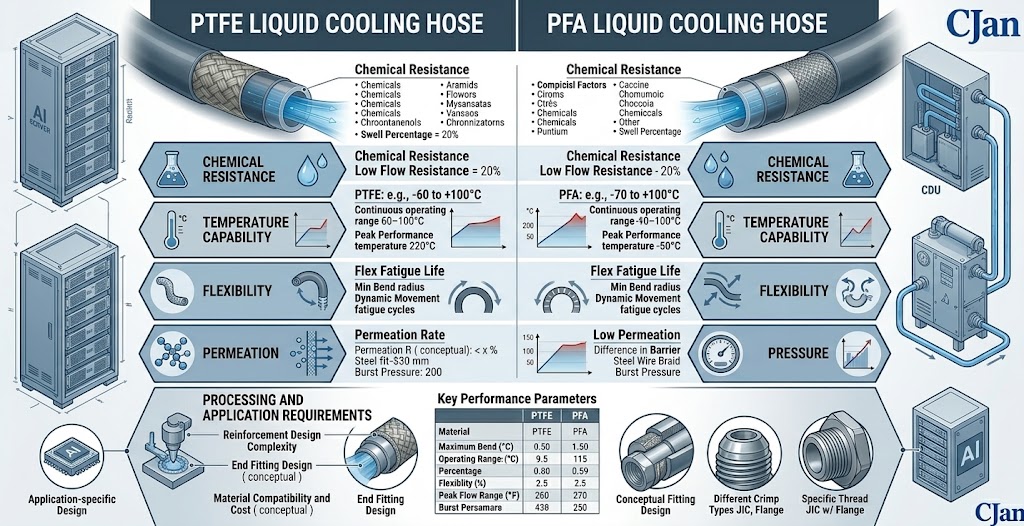

PTFE vs. PFA auf einen Blick

Faktor	PTFE	PFA
Materialfamilie	Fluorpolymer	Fluorpolymer
Chemische Resistenz	Hervorragend für viele anspruchsvolle Flüssigkeiten	Hervorragend für viele anspruchsvolle Flüssigkeiten
Temperaturfähigkeit	Breite, anwendungsabhängig	Breite, anwendungsabhängig
Flexibilität	Hängt stark vom Schlauchaufbau ab	Hängt stark vom Schlauchaufbau ab
Verarbeitung	Im Allgemeinen anders verarbeitet als schmelzverarbeitbare Polymere	Schmelzverarbeitbar
Antragstellung	Anspruchsvolle Fluidhandling-Anwendungen	Anspruchsvolle Fluidhandling-Anwendungen

Dieser Vergleich sollte als Materialübersicht und nicht als Leistungsgarantie für einen bestimmten Schlauch betrachtet werden.

5. Chemische Resistenz

Chemische Resistenz ist einer der Hauptgründe, warum Ingenieure Fluorpolymere in Betracht ziehen.

PTFE und PFA können einer breiten Palette von Chemikalien widerstehen, was in Systemen wertvoll ist, in denen die flüssige Umgebung anspruchsvoller ist als herkömmliche Wasser- oder Glykolschleifen.

"chemisch beständig" bedeutet jedoch nicht, mit jedem möglichen Kühlmittel unter allen Bedingungen kompatibel zu sein.

Die tatsächliche Zusammensetzung der Flüssigkeit, Konzentration, Temperatur und Expositionszeit sollten berücksichtigt werden.

6. Temperaturleistung

Sowohl PTFE als auch PFA sind im Vergleich zu vielen herkömmlichen Elastomeren mit einer breiten Temperaturfähigkeit verbunden.

Dies kann nützlich sein, wenn ein Flüssigkeitskühlkreislauf erhöhte Temperaturen oder einen signifikanten thermischen Kreislauf erfährt.

Die eigentliche Betriebsgrenze gehört jedoch zum kompletten Schlauchverbund und nicht nur zum Polymernamen.

Bewehrung, Beschläge, Dichtungen und andere Konstruktionselemente können unterschiedliche Grenzen haben.

7. Flexibilität ist eine Baufrage

Es ist verlockend anzunehmen, dass sich alle Fluorpolymerschläuche ähnlich verhalten In der Praxis kann die Flexibilität zwischen den Schlauchkonstruktionen stark variieren.

Wandstärke, Durchmesser, Verstärkung und mehrschichtiger Aufbau beeinflussen alle, wie sich ein Schlauch biegt.

Dies ist in KI-Rechenzentren wichtig, da Kühlverbindungen möglicherweise um Server, Kühlplatten, Krümmer und Rack-Infrastruktur herumpassen müssen.

Ein Fluorpolymerschlauch sollte daher anhand seiner aktuellen Biegeradius-Spezifikation bewertet werden.

8. PTFE und PFA in Kühlsystemen mit hoher Dichte

Mit zunehmender KI-Rechendichte stehen Kühlsystemen weniger Platz für das Routing zur Verfügung.

Schläuche müssen möglicherweise Komponenten anschließen, ohne die benachbarte Hardware zu beeinträchtigen oder eine übermäßige mechanische Belastung zu erzeugen.

Materialauswahl und Schlauchkonstruktion sollten daher gemeinsam betrachtet werden.

Siehe So wählen Sie den richtigen flüssigen Kühlschlauch für AI-Server mit hoher Dichte für eine breitere Diskussion über High-Density-Rack-Anforderungen.

9. PTFE vs. PFA für Kühlmittelverträglichkeit

Für beide Materialien sollte die Kompatibilität mit dem tatsächlichen Kühlmittel und nicht mit einem generischen Materialdiagramm allein bestätigt werden.

Moderne Kühlflüssigkeiten können Additive enthalten, die dazu bestimmt sind, Korrosion, biologisches Wachstum oder andere flüssige Eigenschaften zu kontrollieren.

Diese Additive können das Verträglichkeitsbild verändern.

Eine ordnungsgemäße Bewertung sollte daher Folgendes umfassen:

• Grundkühlmittelchemie
• Zusatzpackung
• Konzentration
• Betriebstemperatur
• Expositionsdauer
• Druckbedingungen

10. Permeationsüberlegungen

Permeation kann in geschlossenen Kühlsystemen von Bedeutung sein, in denen die Aufrechterhaltung des Kühlmittelzustands über lange Zeiträume wichtig ist.

Das Permeabilitätsverhalten des Schlauchmaterials kann die Fluidretention und die Wechselwirkung zwischen dem Kühlkreislauf und seiner Umgebung beeinflussen.

Wenn dies ein kritischer Konstruktionsparameter ist, sollten Ingenieure Messdaten für die spezifische Schlauchkonstruktion vergleichen, anstatt sich nur auf allgemeine Polymereigenschaften zu verlassen.

11. Sauberkeit und Flüssigkeitsqualität

Einige Wärmemanagementsysteme stellen strenge Anforderungen an die Sauberkeit von Kühlmitteln.

In solchen Anwendungen können das innere Schlauchmaterial, der Herstellungsprozess, das Reinigungsverfahren und die Verpackung relevant sein.

PTFE oder PFA können in Betracht gezogen werden, wenn eine Fluorpolymer-Fluidkontaktoberfläche wünschenswert ist, aber der gesamte Herstellungs- und Validierungsprozess muss noch überprüft werden.

12. Druckfähigkeit

PTFE und PFA sollten nicht nur durch ihre Polymereigenschaften verglichen werden, wenn Druck das Hauptanliegen ist.

Die Druckfähigkeit eines Schlauches hängt von seinem Durchmesser, seiner Wandstärke, seiner Bewehrung, seiner Temperatur und seinem Montagedesign ab.

Ein verstärkter Fluorpolymerschlauch kann daher wesentlich andere Druckeigenschaften aufweisen als ein unverstärkter Schlauch.

Zur Druckauswahl siehe Liquid Cooling Schlauchdruck Bewertung: Wie viel Druck braucht ein AI Data Center Schlauch?.

13. Verstärkung kann die Schlauchleistung verändern

Wenn Flexibilität und Druckfestigkeit ausgeglichen werden müssen, wird die Verstärkung ein wichtiger Bestandteil des Schlauchdesigns.

Die Verstärkungsschicht kann zur Druckfähigkeit und Formstabilität beitragen, während die innere Fluorpolymerschicht die Fluidkontaktfläche bereitstellt.

Dieser mehrschichtige Ansatz ist oft nützlicher als die Bewertung von PTFE oder PFA als isolierte Materialien.

14. PTFE vs. PFA-Verarbeitung

Eine wichtige Unterscheidung auf Materialebene ist die Verarbeitung.

PTFE wird im Allgemeinen anders als schmelzverarbeitbare Fluorpolymere verarbeitet, während PFA schmelzverarbeitet werden kann.

Dieser Unterschied kann die Herstellungsverfahren und die Arten von Rohrgeometrien oder Konstruktionen beeinflussen, die hergestellt werden können.

Für einen Kunden stellt sich die praktische Frage, ob der endgültige Schlauch die geforderten Abmessungen, Toleranzen und Leistungen erreichen kann – und nicht nur, welches Polymer die attraktivere Materialspezifikation hat.

15. Oberflächenmerkmale

Fluorpolymeroberflächen zeichnen sich im Allgemeinen durch geringe Oberflächenenergie und geringe Reibung aus.

Für Fluid-Handling-Anwendungen können diese Eigenschaften in bestimmten Designs nützlich sein.

Dennoch bleiben Systemreinheit, Fluidverhalten und Schlauchgeometrie wichtig für die tatsächliche Kühlschleifenleistung.

16. Durchfluss und innerer Durchmesser

Die Wahl zwischen PTFE und PFA beseitigt nicht die Notwendigkeit einer korrekten Schlauchdimensionierung.

Der Innendurchmesser beeinflusst die Strömungsgeschwindigkeit und den Druckverlust.

Ein Schlauch mit ausgezeichneter Materialverträglichkeit kann immer noch ungeeignet sein, wenn sein Innendurchmesser einen übermäßigen Druckabfall für die erforderliche Durchflussmenge erzeugt.

Für Größenüberlegungen siehe So wählen Sie die richtige Flüssigkeitskühlschlauchgröße für KI-Rechenzentren aus.

17. Biegeradius und Installation

Fluorpolymerschläuche sollten entsprechend ihrem angegebenen Biegeradius geführt werden.

Scharfe Biegungen können mechanische Belastungen verursachen, die Schlauchform beeinflussen und zusätzliche Belastungen für Armaturen verursachen.

In einem dichten Server-Rack sollte daher der Bauraum berücksichtigt werden, bevor der Schlauchdurchmesser und die Konstruktion finalisiert werden.

18. Armaturen sind so wichtig wie die Röhre

Der Schlauch arbeitet nicht als isoliertes Bauteil.

Armaturen, Dichtungen und UQD-Anschlüsse sind Teil des gesamten Fluidpfades.

Bei der Verwendung eines Fluorpolymerschlauchs sollten Ingenieure überprüfen, ob das Anschlusssystem für die gleiche Betriebstemperatur, den gleichen Druck und das gleiche Kühlmittel geeignet ist.

Ein kompatibler Schlauch, der mit einer ungeeigneten Armatur verbunden ist, schafft keine zuverlässige Montage.

PTFE vs. PFA für AI Data Center Anwendungen

Für die Kühlung von KI-Rechenzentren können Fluorpolymerschläuche in Betracht gezogen werden, wenn die Anwendung spezifische Anforderungen hat, die sie im Vergleich zu herkömmlichen Elastomerschläuchen attraktiv machen.

Mögliche Überlegungen umfassen:

• Kühlmittelchemie
• Temperaturbereich
• Flüssigkeitsreinheit
• Anforderungen an die Permeation
• Druck
• Flexibilität
• Verfügbarer Bauraum

Das Material sollte auf der Grundlage des tatsächlichen Systems ausgewählt werden und nicht nur, weil es als Fluorpolymer eingestuft wird.

20. PTFE vs. PFA für Halbleiterkühlung

Fluorpolymermaterialien sind auch für Halbleitergeräte relevant, bei denen Flüssigkeitsverträglichkeit und Sauberkeit wichtige Aspekte sein können.

Die Anforderungen an die Halbleiterkühlung können sich von denen eines KI-Rechenzentrums unterscheiden, selbst wenn beide Systeme eine Flüssigkeitskühlung verwenden.

Deshalb sollte die Schlauchauswahl mit den Prozessbedingungen und der Fluidspezifikation beginnen.

CJAN arbeitet auch mit spezialisierten Fluidhandling-Anwendungen, bei denen Fluorpolymerschlauchkonstruktionen nach Projektanforderungen bewertet werden können.

21. Wann PTFE in Betracht gezogen werden kann

PTFE kann in Betracht gezogen werden, wenn eine Anwendung eine Fluorpolymer-Fluidkontaktschicht mit starker chemischer Resistenz und breiter Temperaturfähigkeit erfordert.

Es kann besonders relevant sein, wenn die flüssige Umgebung anspruchsvoll ist und Kompatibilität eine primäre Designüberlegung ist.

Die endgültige Schlauchkonstruktion sollte noch auf Druck, Flexibilität, Biegeradius und Anschlussanforderungen überprüft werden.

22. Wann PFA in Betracht gezogen werden kann

PFA kann für Anwendungen in Betracht gezogen werden, die eine chemische Fluorpolymerresistenz zusammen mit den Herstellungseigenschaften eines schmelzverarbeitbaren Fluorpolymers erfordern.

Seine Eignung hängt von der tatsächlichen Geometrie, Temperatur, Druck, Kühlmittel und Leistungsanforderungen ab.

Wie bei PTFE sollte die endgültige Entscheidung auf der vollständigen Schlauchspezifikation basieren.

Sollte PTFE oder PFA immer EPDM oder Silikon ersetzen?

Nein.

Fluorpolymere können wertvolle Eigenschaften bieten, aber diese Eigenschaften sind nicht in jedem flüssigen Kühlsystem erforderlich.

Für viele herkömmliche Kühlschleifen kann ein geeigneter EPDM- oder Silikonschlauch die erforderliche Leistung bei einfacherer und wirtschaftlicherer Konstruktion bieten.

Das Material sollte daher nach der Anwendung und nicht nach einer Hierarchie der Materialien ausgewählt werden.

Siehe EPDM vs. Silikon-Flüssigkühlschlauch: Was ist besser für KI-Rechenzentren?.

24. Eine praktische Auswahlmatrix

Anforderungen	PTFE	PFA
Chemische Resistenz	Starker Kandidat für anspruchsvolle flüssige Umgebungen	Starker Kandidat für anspruchsvolle flüssige Umgebungen
Temperatur	Breite Leistungsfähigkeit, anwendungsabhängig	Breite Leistungsfähigkeit, anwendungsabhängig
Flexibilität	Bauabhängig	Bauabhängig
Permeation	Bewerten Sie die spezifische Konstruktion	Bewerten Sie die spezifische Konstruktion
Druck	Abhängig von Verstärkung und Abmessungen	Abhängig von Verstärkung und Abmessungen
Verarbeitung	Unterschiedliche Verarbeitungsanforderungen	Schmelzverarbeitbar
Endauswahl	Basierend auf vollständigen Anwendungsanforderungen

25. Was Ingenieure von einem Schlauchlieferanten verlangen sollten

Bei der Bewertung von PTFE- oder PFA-Flüssigkühlschläuchen sollte ein Lieferant genügend Informationen erhalten, um eine aussagekräftige Empfehlung abzugeben.

• Kühlmitteltyp und -formulierung
• Betriebs- und Höchsttemperatur
• Betriebs- und Höchstdruck
• Erforderlicher Durchsatz
• Schlauchinnendurchmesser
• Erforderliche Länge
• Mindestbogenhalbmesser
• Einbauvorschriften
• UQD-Anforderungen
• Sauberkeitsanforderungen
• Permeationsüberlegungen

26. CJAN-Fluorpolymer- und Flüssigkühlfähigkeiten

CJAN bietet Schlauchlösungen, die unterschiedliche Material- und Konstruktionsanforderungen für Fluidhandling-Anwendungen abdecken.

Für Flüssigkeitskühlungsanwendungen ist die CJAN Flüssigkühlung Das Sortiment umfasst Schlauchkonfigurationen, die für Wärmemanagementanwendungen entwickelt wurden.

Die aktuelle LCH Flüssigkühlschlauch, LCH-SD und LCH-SDS Produkte können nach Projektanforderungen bewertet werden.

Wenn ein Fluorpolymermaterial erforderlich ist, sollte die geeignete Schlauchkonstruktion auf der Grundlage des Kühlmittels, der Temperatur, des Drucks, des Durchflusses und der Verbindungsbedingungen und nicht nur der Materialbezeichnung ausgewählt werden.

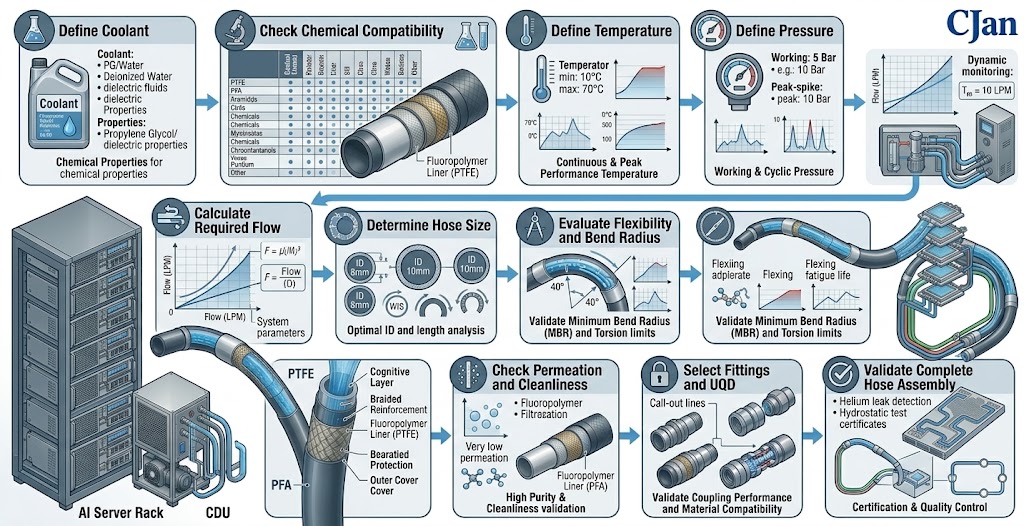

27. Ein besseres PTFE vs. PFA Auswahlverfahren

Dieser Ansatz hält die Materialauswahl mit dem eigentlichen Kühlsystem verbunden.

28. Schlussbetrachtungen

PTFE und PFA sind beide wichtige Fluorpolymeroptionen für anspruchsvolle Fluidhandling-Anwendungen.

Ihre Ähnlichkeiten machen sie attraktiv für Anwendungen, die eine starke chemische Resistenz und eine breite Temperaturfähigkeit erfordern, während ihre Unterschiede die Herstellung und das endgültige Schlauchdesign beeinflussen können.

Für die Flüssigkeitskühlung von KI-Rechenzentren sollte die richtige Wahl auf den Anforderungen an Kühlmittel, Temperatur, Druck, Durchfluss, Flexibilität, Sauberkeit, Permeation und Verbindung basieren.

Mit anderen Worten, das beste Material wird nicht allein durch eine Materialvergleichstabelle bestimmt, sondern dadurch, wie gut die gesamte Schlauchanordnung im eigentlichen Kühlsystem abschneidet.

Schlussfolgerung

PTFE und PFA können beide wertvolle Leistungsmerkmale für anspruchsvolle Anwendungen zur Flüssigkeitskühlung liefern.

PTFE ist weithin für seine chemische Beständigkeit und breite Temperaturfähigkeit bekannt, während PFA ähnliche Fluorpolymereigenschaften zusammen mit schmelzverarbeitbaren Herstellungsvorteilen bietet.

Für Ingenieure, die einen flüssigen Kühlschlauch auswählen, besteht der wichtigste Schritt darin, die gesamte Anwendung zu bewerten, anstatt isoliert zwischen zwei Materialnamen zu wählen.

Kühlmittelverträglichkeit, Temperatur, Druck, Durchfluss, Biegeradius, Permeation, Sauberkeit, Armaturen und UQD-Anforderungen sollten vor der endgültigen Auswahl berücksichtigt werden.
