So wählen Sie die richtige Flüssigkeitskühlschlauchgröße für KI-Rechenzentren aus

Die Auswahl der richtigen Schlauchgröße für ein KI-Rechenzentrumskühlsystem ist mehr als die Auswahl eines Schlauchs, der an den verfügbaren Anschluss passt.

Der Innendurchmesser des Schlauches beeinflusst die Kühlmittelgeschwindigkeit, den Druckabfall und die Durchflussmenge, die durch den Kühlkreislauf gelangen kann, während die physikalischen Abmessungen die Führung, den Biegeradius, die Anschlusshardware und den Bauraum innerhalb des Gestells beeinflussen.

Bei KI-Systemen mit hoher Dichte müssen diese Faktoren zusammen betrachtet werden.

Für eine Einführung in die Rolle von flüssigen Kühlschläuchen in der KI-Infrastruktur, siehe Wie funktioniert flüssige Kühlung in KI-Rechenzentren?.

1. Warum Schlauchgröße in AI Liquid Cooling wichtig ist

Flüssige Kühlsysteme übertragen Wärme von Prozessoren, GPUs oder anderen Hochleistungskomponenten in einen zirkulierenden Kühlmittelkreislauf.

Der Schlauch bietet einen flexiblen Strömungsweg zwischen Komponenten wie Kühlplatten, Krümmern, CDUs und Schnelltrennkupplungen.

Sein Innendurchmesser beeinflusst direkt den Strömungskanal.

Dieser Zusammenhang wird mit zunehmendem benötigtem Kühlmittelstrom immer wichtiger.

2. Beginnen Sie mit dem erforderlichen Kühlmittelfluss

Die Schlauchgröße sollte mit der erforderlichen Durchflussmenge des Kühlsystems beginnen.

Der erforderliche Durchfluss hängt von der thermischen Belastung und dem zulässigen Temperaturanstieg über den Kühlkreislauf ab.

Eine vereinfachte Wärmeübertragungsbeziehung ist:

Die tatsächliche technische Berechnung kann zusätzliche Systemparameter erfordern, aber diese Beziehung zeigt, warum die Durchflussrate für die Schlauchgrößenbestimmung grundlegend ist.

Ein Schlauch sollte daher nach Festlegung des gewünschten Durchflussbereichs und nicht vor diesem ausgewählt werden.

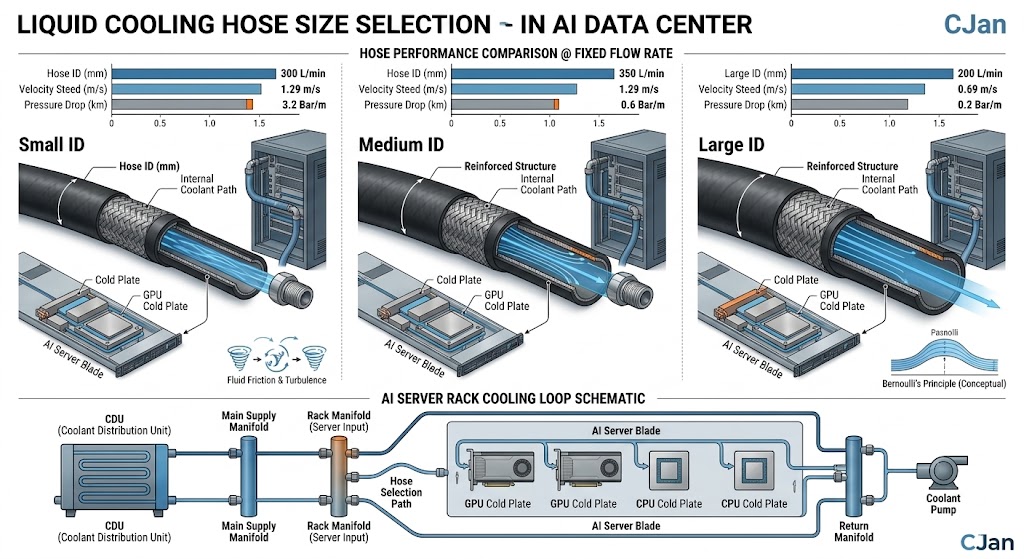

3. Schlauch ID ist wichtiger als Schlauch OD für Flow

Bei der Erörterung der hydraulischen Leistung sollten Ingenieure zwischen Innendurchmesser und Außendurchmesser unterscheiden.

Innendurchmesser (ID) bestimmt den ungefähren Strömungsdurchgang durch den Schlauch.

Außendurchmesser (OD) ist für Einbauraum, Klemmung, Führung und mechanische Integration relevanter.

Zwei Schläuche können ähnliche Außenabmessungen bei unterschiedlichen inneren Strömungskanälen aufgrund unterschiedlicher Wandkonstruktion aufweisen.

4. Wie der Schlauchdurchmesser den Druckabfall beeinflusst

Bei gegebenem Kühlmittel und Durchfluss erhöht die Verringerung des Innendurchmessers die Kühlmittelgeschwindigkeit.

Eine höhere Geschwindigkeit erhöht im Allgemeinen den Reibungsdruckverlust.

Aus diesem Grund kann ein untermaßiger Schlauch zu einer Einschränkung in einem Hochstromkühlkreislauf werden.

Das Druck-Tropfen-Verhalten sollte bei der tatsächlichen Auslegungsströmung und nicht bei einer beliebigen Prüfbedingung überprüft werden.

Für eine tiefere Diskussion, siehe Flüssigkeitskühlschlauch-Druckabfall: Wie man ihn in KI-Rechenzentren berechnet und kontrolliert.

5. Verbessert ein größerer Schlauch immer die Kühlung?

Nicht unbedingt.

Ein größerer Innendurchmesser kann den hydraulischen Widerstand verringern, aber der Schlauch muss immer noch in den Rest des Kühlsystems integriert werden.

Zunehmende Schlauchgröße kann größere erfordern:

• Armaturen
• Manifoldhäfen
• UQD
• Klemmen oder Anschlussteile
• Streckenführungsraum

Ein größerer Schlauch kann in einer dicht gepackten Serverumgebung auch weniger bequem sein.

Das Ziel ist daher, eine geeignete Größe zu wählen, anstatt einfach den Durchmesser zu maximieren.

6. Betrachten Sie den vollständigen Flow Path

Der Schlauch ist nur ein Teil des Hydraulikkreislaufs.

Jeder Abschnitt kann einen hydraulischen Widerstand beitragen.

Wenn ein Schlauch einen relativ großen Innendurchmesser hat, aber die UQD oder Armatur einen deutlich kleineren Strömungskanal hat, kann die Verbindung zur Begrenzungsstelle werden.

Die Schlauchdimensionierung sollte daher auf die komplette Verbindungsarchitektur abgestimmt werden.

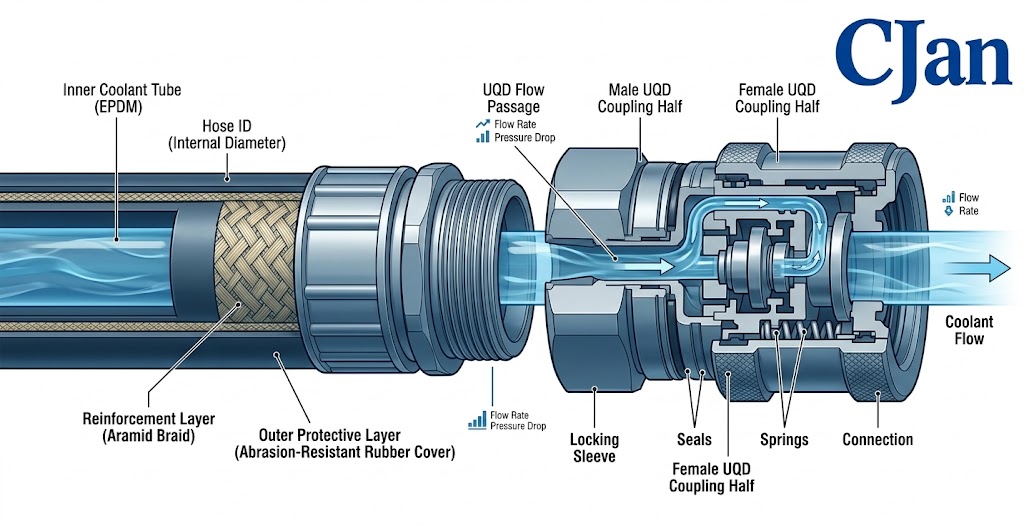

7. Passen Sie die Schlauchgröße mit der UQD

UQDs bieten eine praktische Möglichkeit, flüssige Kühlkomponenten während des Betriebs der Ausrüstung anzuschließen und zu trennen.

Die UQD ist aber auch Teil des Kühlmittelströmungspfades.

Schlauch und UQD sollten daher bei der hydraulischen Auswertung als Baugruppe behandelt werden.

Eine nützliche Designfrage ist nicht einfach:

Welchen Schlauchdurchmesser sollte ich verwenden?

Es ist:

Welche Schlauch-Anschluss-Konfiguration bietet den erforderlichen Durchfluss mit akzeptablem Druckverlust?

8. Schlauchgröße und Mindestbiegeradius

Physisches Routing ist eine weitere wichtige Überlegung.

Größere Schläuche benötigen im Allgemeinen mehr Bauraum und können einen größeren Mindestbiegeradius haben.

Innerhalb eines AI-Server-Racks müssen Schläuche möglicherweise um kalte Platten, Leistungskomponenten, Mannigfaltigkeiten und andere Hardware herumführen.

Ein Schlauch, der hydraulisch gut funktioniert, kann immer noch ungeeignet sein, wenn er nicht ohne übermäßiges Biegen geführt werden kann.

9. Vermeiden Sie die Auswahl eines Schlauches, der zu klein ist

Ein untermaßiger Schlauch kann mehrere Probleme verursachen.

• Höhere Kühlmittelgeschwindigkeit
• Höherer Druckverlust
• Größere Pumpendruckanforderung
• Potenzielle Flussbeschränkungen
• Geringere Gestaltungsspanne

Das Problem wird im Niedriglastbetrieb möglicherweise nicht offensichtlich.

Es kann wichtiger werden, wenn das System seinen beabsichtigten Hochlastbetriebszustand erreicht.

10. Vermeiden Sie die Auswahl eines Schlauches, der übermäßig groß ist

Das Überdimensionieren hat auch Nachteile.

• Mehr Bauraum
• Größere Verbindungshardware
• Potenziell größerer Kurvenradius
• Höherer Materialeinsatz
• Schwierigere Rack-Integration

Aus diesem Grund sollte die Schlauchauswahl auf technischen Anforderungen basieren und nicht auf einer allgemeinen Präferenz für größere Schläuche.

11. Kühlmitteltyp sollte berücksichtigt werden

Unterschiedliche Kühlmittelformulierungen können unterschiedliche physikalische Eigenschaften aufweisen.

Viskosität und Dichte beeinflussen das hydraulische Verhalten, während die chemische Verträglichkeit darüber entscheidet, ob das Schlauchmaterial für den Langzeitbetrieb geeignet ist.

Die Schlauchgröße sollte daher nicht unabhängig vom Kühlmittel gewählt werden.

Bei Systemen, die wasserbasierte Kühlmittel verwenden, sollte bei der hydraulischen Bewertung weiterhin die tatsächliche Kühlmittelformulierung und die Betriebstemperatur berücksichtigt werden.

12. Temperatur kann hydraulisches Verhalten verändern

Kühlmitteleigenschaften können sich mit Temperaturänderungen ändern.

Da die Viskosität den Strömungswiderstand beeinflussen kann, ist das Druckabfallverhalten bei einer Temperatur möglicherweise nicht identisch mit dem Verhalten bei einer anderen Temperatur.

Bei Systemen mit einem relativ breiten Betriebstemperaturbereich sollten bei der Schlauchauswertung die relevanten Betriebsbedingungen berücksichtigt werden, anstatt sich auf einen einzelnen Nennpunkt zu verlassen.

13. Schlauchlänge ist auch wichtig

Sobald der Schlauchdurchmesser ausgewählt wurde, sollte die Schlauchlänge berücksichtigt werden.

Längere Schlauchläufe verursachen im Allgemeinen mehr Reibungsdruckverlust als kürzere Abschnitte mit dem gleichen Innendurchmesser und den gleichen Kühlmittelbedingungen.

In einem Rack-Level-Kühlsystem können Zu- und Rücklaufschläuche beide zum Gesamtsystemwiderstand beitragen.

Die Rohrführung sollte daher so gestaltet sein, dass sie eine ausreichende Funktionsfähigkeit ohne unnötige Schlauchlänge bietet.

14. Betrachten Sie Versorgungs- und Rückführungsleitungen zusammen

Ein Flüssigkeitskühlkreislauf enthält normalerweise sowohl Zufuhr- als auch Rückführwege.

Wenn beide Wege flexible Schläuche verwenden, tragen beide zum hydraulischen Widerstand des Systems bei.

Die Auswertung nur des Versorgungsschlauches kann den gesamten schlauchbedingten Druckverlust unterschätzen.

15. Schlauchkonstruktion kann die verfügbare Durchflussfläche beeinflussen

Flüssigkeitskühlschläuche können mehrere Schichten verwenden, einschließlich einer inneren Fluidkontaktschicht, Verstärkung und einer äußeren Schutzschicht.

Die Konstruktion beeinflusst die mechanische Leistung und kann die Beziehung zwischen Außendurchmesser und Innendurchmesser beeinflussen.

Aus diesem Grund sollte die Schlauchauswahl die tatsächlichen Dimensionsdaten des Herstellers verwenden.

Der Schlauch sollte nicht nur nach seinem äußeren Erscheinungsbild oder seiner nominalen Außengröße beurteilt werden.

16. Druckklasse und Schlauchgröße sind unterschiedliche Parameter

Ein Schlauch kann eine entsprechende Druckeinstufung haben, während er aus hydraulischer Sicht noch ungeeignet ist.

Die Druckklasse beschreibt die Druckfähigkeit.

Die Schlauchgröße beeinflusst die Strömungsgeschwindigkeit und den Druckverlust.

17. Wie man eine Schlauchgrößenspezifikation baut

Bevor Sie einen Schlauchhersteller kontaktieren, bereiten Sie eine grundlegende Anwendungsspezifikation vor.

18. Ein praktischer Schlauchgrößenauswahlprozess

Diese Sequenz hilft, die übliche Situation zu verhindern, in der der Schlauchdurchmesser ausgewählt wird, bevor die tatsächlichen Kühlanforderungen verstanden werden.

19. Warum Anwendungsbedingungen wichtiger sind als eine generische Schlauchgröße

Es gibt keine einzelne Schlauchgröße, die automatisch für jedes KI-Rechenzentrumskühlsystem korrekt ist.

Verschiedene Systeme können unterschiedlich sein:

• Wärmebelastungen
• Kühlmittelformulierungen
• Durchflussanforderungen
• Druckgrenzen
• Racklayouts
• Verbindungsarchitekturen

Folglich ist ein Schlauch, der in einer Kühlarchitektur gut funktioniert, möglicherweise nicht die beste Wahl für eine andere.

20. Auswahl der Schlauchgrößen für AI-Racks mit hoher Dichte

KI-Racks mit hoher Dichte stellen zusätzliche Anforderungen an die Kühlinfrastruktur.

Eine höhere thermische Belastung kann einen höheren Kühlmittelfluss erfordern, während der für Schläuche verfügbare Platz begrenzt bleibt.

Dies schafft einen praktischen Engineering-Trade-off:

Die beste Lösung ist daher in der Regel ein koordiniertes Systemdesign statt einer isolierten Schlauchgrößenentscheidung.

21. Wie CJAN-Flüssigkühlschläuche bewertet werden können

CJAN bietet mehrere Schlauchkonfigurationen für Flüssigkeitskühlanwendungen.

Die CJAN LCH Flüssigkühlschlauch kann entsprechend der erforderlichen Strömung, Temperatur, Druck, Abmessungen und Anschlusskonfiguration ausgewertet werden.

Zusätzliche Konfigurationen umfassen LCH-SD und LCH-SDS.

Für eine anwendungsspezifische Empfehlung sollten die tatsächlichen Betriebsparameter angegeben werden, anstatt ein Produkt ausschließlich aus der nominalen Schlauchgröße auszuwählen.

22. Ignorieren Sie nicht die fertige Schlauchversammlung

Das in einem KI-Rack installierte Endprodukt kann Schläuche, Armaturen, UQDs und andere Anschlusskomponenten enthalten.

Die fertige Montage sollte überprüft werden auf:

• Erforderlicher Durchfluss
• Druckabfall
• Druckklasse
• Temperaturbereich
• Dichtigkeit
• Biegeradius
• Anschlusskompatibilität

Dies ist besonders wichtig, wenn der Kühlkreislauf einen begrenzten Druckabstand aufweist.

23. Ein einfaches Ingenieurbeispiel

Betrachten Sie einen AI-Kühlkreislauf, der einen definierten Kühlmittelfluss durch einen flexiblen Schlauch erfordert.

Anstatt den Schlauch sofort nach Nenngröße auszuwählen, kann der Ingenieur mehrere Kandidaten-Innendurchmesser unter den gleichen Bedingungen vergleichen.

Dieser Vergleich bietet eine viel stärkere Grundlage für die Auswahl als die Auswahl eines Schlauchs, der nur auf dem Außendurchmesser basiert.

24. Fünf Fragen, die Sie vor der Bestellung stellen sollten

1. Welche Durchflussmenge ist erforderlich?

Definieren Sie nach Möglichkeit sowohl den normalen als auch den maximalen Betriebsfluss.

2. Welches Kühlmittel wird verwendet?

Das Schlauchmaterial muss mit dem eigentlichen Kühlmittel kompatibel sein.

3. Welcher Druckabfall ist akzeptabel?

Dies hilft festzustellen, ob der vorgeschlagene Innendurchmesser angemessen ist.

4. Welche Verbindungshardware wird verwendet?

Schlauch- und UQD-Abmessungen sollten zusammen betrachtet werden.

5. Wie wird der Schlauch geführt?

Überprüfen Sie den Biegeradius, den verfügbaren Platz und den Servicezugang, bevor Sie die Schlauchkonfiguration abschließen.

25. Checkliste zur Größenbestimmung von flüssigen Kühlschläuchen

Schlussfolgerung

Die Auswahl eines flüssigen Kühlschlauchs für ein KI-Rechenzentrum beginnt mit dem Kühlbedarf, nicht mit dem Schlauch selbst.

Der erforderliche Kühlmittelfluss bestimmt das hydraulische Ziel, der Schlauchinnendurchmesser wird dann ein wichtiger Faktor bei der Steuerung der Kühlmittelgeschwindigkeit und des Druckabfalls, Schlauchlänge, Kühlmitteleigenschaften, Temperatur, Armaturen, UQDs und Routing müssen ebenfalls berücksichtigt werden, bevor die endgültige Konfiguration ausgewählt wird.

Der praktischste Ansatz besteht darin, den Schlauch als Teil des gesamten Kühlaggregats zu bewerten.

Die LCH-, LCH-SD- und LCH-SDS-Konfigurationen von CJAN bieten Optionen für Flüssigkeitskühlungsanwendungen, bei denen hydraulische Leistung, Flexibilität und Systemintegration gemeinsam berücksichtigt werden müssen.

Für KI-Rechenzentrumsprojekte können Ingenieure mit der Auswertung beginnen, indem sie Kühlmitteltyp, Durchflussrate, Druck, Temperatur, Schlauchlänge und Anschlussanforderungen definieren.

Für weitere Informationen besuchen Sie die CJAN Flüssigkeitskühllösungen Seite oder Review der CJAN LCH Flüssigkühlschlauch.
