In einem direkten Flüssigkeitskühlsystem ist die CDU nicht das endgültige Ziel für das Kühlmittel.
Das Kühlmittel muss aus dem Kühlmittelverteilungseinheit (CDU) zum Rack, zum Verteiler und schließlich zu den Kühlplatten, die die GPUs oder andere Hochleistungskomponenten bedienen.
Damit ist die Verbindung zwischen CDU und Rack ein wichtiger Bestandteil der Kühlarchitektur.

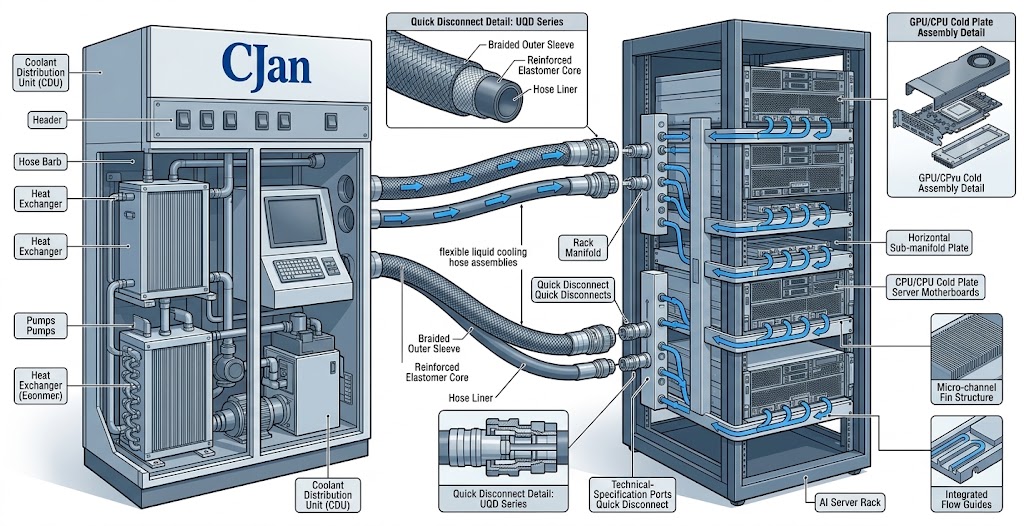

Ein typischer Pfad kann aussehen wie:
CDU
↓
Versorgungskopf
↓
Flexible Schlauchanordnung
↓
Rack Manifold
↓
Verteilerschlauch
↓
Kaltplatte
↓
Rückholschlauch
↓
CDU
Die Schlauchanordnung muss daher mehr als nur Kühlmittel transportieren.
Es muss Folgendes enthalten:
Bei KI-Infrastrukturen mit hoher Dichte können diese Details bestimmen, ob ein Kühlkreislauf über Jahre hinweg zuverlässig bleibt.

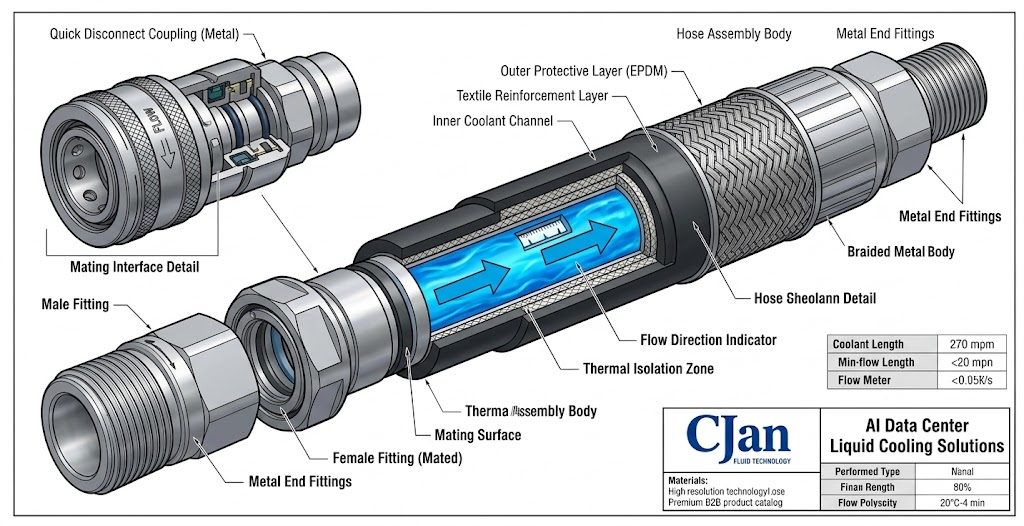

Eine CDU-zu-Rack-Schlauchbaugruppe ist eine vorkonfigurierte Fluidverbindung, die zum Transport von Kühlmittel zwischen einer CDU und dem Kühlverteilungspunkt an einem AI-Rack verwendet wird.
Eine typische Baugruppe kann Folgendes umfassen:
FlüssigkeitskühlschlauchJe nach Architektur kann die Baugruppe direkt mit einem Regalverteiler oder einer anderen Kühlverteilungskomponente verbunden sein.
Wichtig ist, dass die Schlauch, Fitting und Kupplung sollten als eine technische Baugruppe behandelt werdenund nicht als eigenständige Komponenten.
Die Hauptkühlausrüstung kann die meiste Aufmerksamkeit während des Systementwurfs erhalten.
Verbindungspunkte können jedoch zu kritischen Fehlerstellen werden.
Mögliche Probleme sind:
Eine gut gestaltete Schlauchanordnung hilft, diese Probleme zu vermeiden, bevor das System in Betrieb geht.
Bevor Sie einen Schlauch auswählen, definieren Sie den gesamten Kühlmittelweg.
Zum Beispiel:
CDUDie Anforderungen an den Schlauch hängen davon ab, wo er installiert ist.
Ein CDU-zu-Rack-Schlauch kann andere Anforderungen haben als ein kurzer Schlauch, der eine Kühlplatte mit einem Verteiler verbindet.
Flow ist einer der ersten Parameter, den Ingenieure festlegen sollten.
Ein Schlauch, der zu klein ist, kann einen übermäßigen Druckverlust verursachen.
Ein größerer Schlauch kann den Widerstand reduzieren, erfordert aber auch:
Daher sollte der Schlauchdurchmesser entsprechend der tatsächlichen Kühlschleife gewählt werden.
Eine einfache Designsequenz ist:
StapelwärmebelastungDies ist zuverlässiger als die Auswahl der Schlauchgröße, nur weil sie zu einem vorhandenen Anschluss passt.
Das Kühlmittel bestimmt, welche Materialien berücksichtigt werden sollten.
Für viele wasserbasierte Rechenzentrumskühlsysteme ist EPDM aufgrund seiner Kombination aus Flexibilität und Kühlmittelverträglichkeit eine praktische Option.
Andere Anwendungen können Folgendes erfordern:
Bei der Auswahl sollte berücksichtigt werden:
Das aktuelle Produktportfolio von CJAN umfasst dedizierte Flüssigkeitskühlschlauchprodukte, einschließlich LCH-, LCH-SD- und LCH-SDS-Lösungen. Die Website des Unternehmens identifiziert LCH als einen Schlauch, der für die Flüssigkeitskühlung von Rechenzentren entwickelt wurde, während die LCH-SD- und LCH-SDS-Produkte speziell für feuerfeste Flüssigkeitskühlanwendungen von Rechenzentren positioniert sind.
Ein häufiger Fehler ist es, den Schlauch so kurz wie möglich zu machen.
Kürzer bedeutet nicht immer besser.
Ein Schlauch, der zu kurz ist, kann:
Auf der anderen Seite kann übermäßige Schlauchlänge verursachen:
Ziel ist es, genügend Länge für natürliche Routing- und Wartungsbewegungen bereitzustellen, ohne unnötigen Schlauch zu erzeugen.

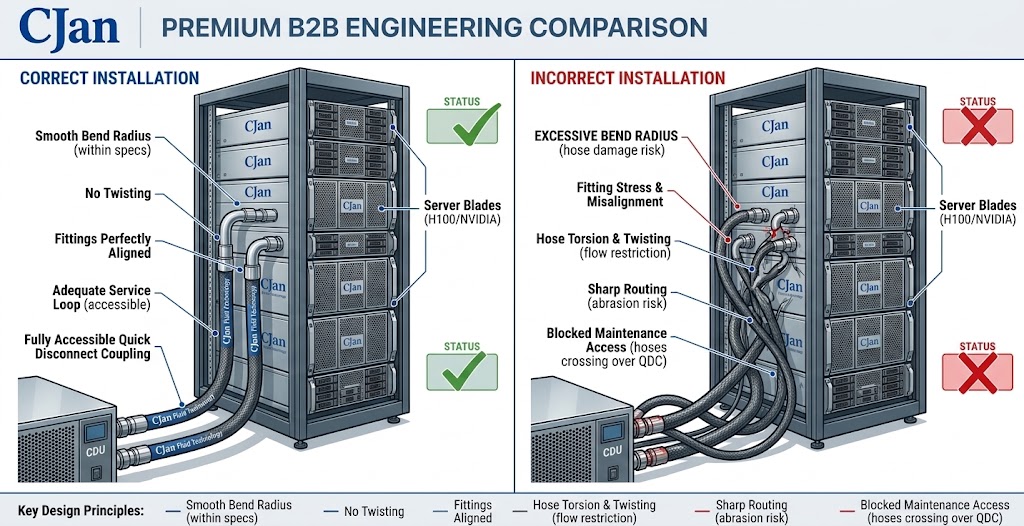

Der Schlauch sollte einen glatten Weg von der CDU zum Rack gehen.
Vermeiden Sie es, die Baugruppe unmittelbar neben dem Beschlag in eine enge Biegung zu zwingen.
Eine bessere Vereinbarung ist:
Statt:
Die zweite Konfiguration kann in der Nähe der Verbindung eine übermäßige mechanische Belastung verursachen.
Der vom Hersteller angegebene Mindestbiegeradius ist stets einzuhalten.
Biegen und Verdrehen sind nicht dasselbe.
Ein Schlauch kann richtig geführt erscheinen, während er noch unter Torsionsbeanspruchung installiert wird.
Dies kann auftreten, wenn:
Während der Installation sollte die Baugruppe natürlich positioniert werden, bevor die endgültige Verbindung gesichert ist.
Eine CDU-Schlauchbaugruppe ist nur so zuverlässig wie ihre schwächste Verbindung.
Die Auswahl der Anpassung sollte Folgendes berücksichtigen:
Mögliche Anschlussmöglichkeiten sind:
Für brauchbare KI-Racks können schnelle Trennstrecken besonders nützlich sein, da sie eine schnellere Geräteisolierung und -austausch ermöglichen.
Eine typische Serviceverbindung kann wie folgt angeordnet werden:
CDUDie UQD wird zu einer definierten Service-Schnittstelle.
Dies kann vereinfachen:
Die UQD sollte jedoch nach dem erforderlichen Durchfluss und Druck dimensioniert werden und nicht nur nach dem nominalen Schlauchdurchmesser ausgewählt werden.
Im gesamten Kühlkreislauf tritt ein Druckverlust auf.
Der Schlauch trägt zum Gesamtsystemdruckabfall bei, zusammen mit:
Ein nützliches Engineering-Konzept ist:
Gesamtdruckabfall = Schlauch + Armaturen + UQD + Manifold + KaltplatteAus diesem Grund ist die Bewertung des Schlauchs allein unzureichend.
Ein Schlauch mit einem großen Innendurchmesser kann immer noch Teil eines hochohmigen Systems sein, wenn die ausgewählte UQD oder Armatur einen einschränkenden Innendurchgang hat.
Für eine KI-Kühlung mit hoher Dichte kann eine vormontierte Schlauchlösung den Einsatz vereinfachen.
Eine typische Baugruppe kann sein:
[UQD] ─ ─ ─ [Fitting] = = LIQUID KÜHLENdes HOCHDer Lieferant kann kontrollieren:
Dies kann die Variabilität zwischen einzelnen Anlagen verringern.
Der Schlauch muss mit dem tatsächlichen Kühlsystemdruck kompatibel sein.
Die Ingenieure sollten Folgendes angeben:
Verwenden Sie den Berstdruck nicht als normalen Betriebsdruck.
Die gesamte Baugruppe sollte bewertet werden, einschließlich:
Schlauch + Anschluss + Kupplung + Montageverfahren.
Das Schlauchmaterial sollte anhand des tatsächlichen Kühlmittels und nicht anhand einer generischen Spezifikation für die "Wasserkühlung" bewertet werden.
Siehe:
Dies ist besonders wichtig beim Bewegen zwischen verschiedenen Kühlmittelformulierungen.
Die Verhinderung von Leckagen sollte in der Entwurfsphase beginnen.
Zu den potenziellen Leckstellen gehören:
Ein zuverlässiges Design kombiniert daher:
Kompatibles Material + korrekter Einbau + kontrollierte Baugruppe + Prüfung
Anstatt sich auf eine einzelne Komponente zu verlassen.
Der Schlauch sollte Techniker nicht daran hindern, auf Folgendes zuzugreifen:
Vermeiden Sie das Leiten von Schläuchen direkt über abnehmbare Geräte.
Ein nützliches Prinzip ist:
Der Kühlanschluss sollte nach der vollständigen Montage des Racks zugänglich bleiben.
Dies wird immer wichtiger, da die Dichte der KI-Racks zunimmt.
Vor dem Einbau einer Schlauchbaugruppe in ein betriebsbereites AI-Rack sollten entsprechende Tests gemäß den Systemspezifikationen durchgeführt werden.
Mögliche Kontrollen umfassen:
Überprüfung:
Überprüfen Sie die Integrität der Assembly.
Inspektion:
Bestätigen Sie, dass die Baugruppe keine unerwartete Durchflussbeschränkung einführt.
Die erforderliche Durchflussmenge sollte das hydraulische Design antreiben.
Dies kann zu unnötigen Belastungen bei Beschlägen führen.
Eine restriktive Kopplung kann zu einem signifikanten Widerstandspunkt werden.
Der Schlauch sollte nicht verdreht werden, um eine schlechte Ausrichtung auszugleichen.
Die Verbindung sollte nach der Regalinstallation zugänglich bleiben.
Die finale Performance gehört der BaugruppeNicht nur den Schlauch.
| Parameter | Was zu bestätigen ist |
|---|---|
| Kühlmittel | Werkstoffverträglichkeit |
| Durchflussrate | Erforderlicher Kühlstrom |
| Gruppe ID | Hydraulikanforderung |
| Arbeitsdruck | Systembetriebszustand |
| Temperatur | Normal und maximal |
| Biegeradius | Einbauvorschriften |
| Länge des Schlauchs | Routing und Servicezugang |
| Armaturen | Mechanische und flüssige Verträglichkeit |
| UQD | Durchfluss-, Druck- und Leckageleistung |
| Montage | Crimping / Verbindungsqualität |
| Prüfung | Überprüfung des Drucks und der Leckage |
| Instandhaltung | Zugänglichkeit nach der Installation |
Das Liquid Cooling-Portfolio von CJAN umfasst derzeit spezielle Produkte für die Kühlung von Rechenzentren, einschließlich LCH, LCH-SD, und LCH-SDS Das Unternehmen listet auch einen CJFLEX HAT-Hochluftdichtschlauch für IDC-Flüssigkühlungsanwendungen auf.
Für eine CDU-to-Rack-Anwendung sollte das geeignete Produkt nach dem tatsächlichen ausgewählt werden:
Anstatt ein Schlauchmodell als universelle Lösung zu behandeln.
Das LCH-Produkt wird von CJAN als flüssiger Kühlschlauch positioniert, der für Flüssigkeitskühlsysteme in Rechenzentren entwickelt wurde.
Empfohlene Anwendungsrichtung:
CJAN beschreibt derzeit den LCH-SD als Brandschutzschlauch für Flüssigkeitskühlsysteme von Rechenzentren.
Empfohlene Anwendungsrichtung:
Das LCH-SDS ist als ultraflexibler feuerfester EPDM-Schlauch für Flüssigkeitskühlsysteme von Rechenzentren.
Empfohlene Anwendungsrichtung:
Für ein tatsächliches Projekt sollte das endgültige Schlauchmodell auf die Betriebsparameter des Kunden abgestimmt und nicht nur aus dem Produktnamen ausgewählt werden.
Die CDU-zu-Rack-Verbindung ist mehr als eine einfache Schlauchverbindung.
Es ist eine hydraulische, mechanische und wartungstechnische Schnittstelle innerhalb des KI-Kühlsystems.
Ein zuverlässiges Design sollte gleichzeitig berücksichtigen:
Für KI-Rechenzentren ist der effektivste Ansatz, die Vollständige Schlauchanordnung anstatt den Schlauch unabhängig von seinen Anschlüssen und Kupplungen auszuwählen.
Das aktuelle Flüssigkeitskühlportfolio von CJAN bietet mehrere Schlauchoptionen für Rechenzentrumsanwendungen, darunter LCH, LCH-SD und LCH-SDS, so dass die endgültige Konfiguration an die tatsächlichen Betriebsbedingungen des Projekts angepasst werden kann.
