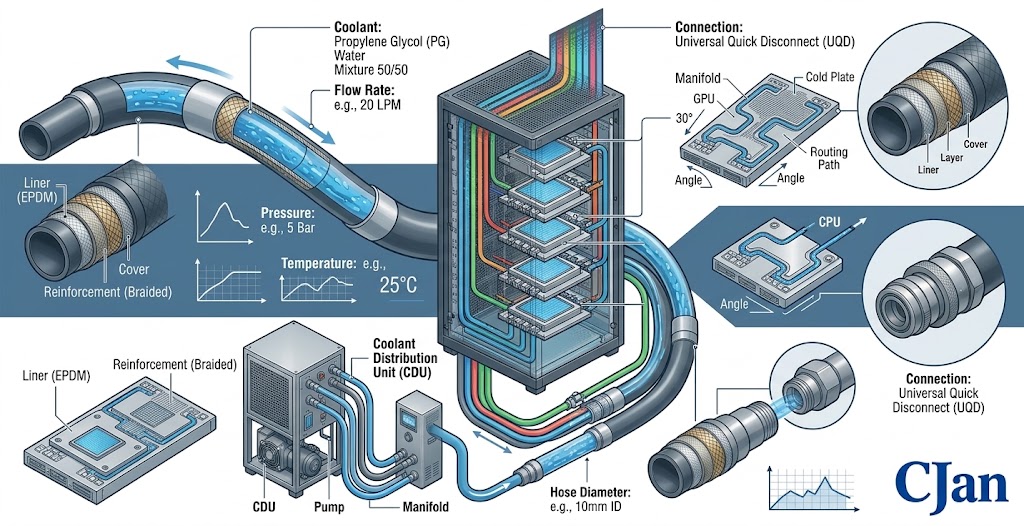

So wählen Sie den richtigen flüssigen Kühlschlauch für AI-Server mit hoher Dichte

Da KI-Server leistungsfähiger werden, wird das Kühldesign weniger nachsichtig.

GPU-Systeme mit hoher Dichte können erhebliche thermische Belastungen in einen relativ kleinen Rackraum bringen. Flüssigkeitskühlung hilft, Wärme von diesen Komponenten wegzubewegen, aber die Leistung des Kühlkreislaufs hängt von jedem Teil des Fluidpfades ab.

Der Schlauch ist einer dieser Teile.

Es mag eine einfache flexible Verbindung sein, aber ihr Innendurchmesser, Material, Druckfähigkeit, Temperaturbereich, Biegeradius und Verbindungsmethode können sich alle auf das endgültige System auswirken.

Einen Überblick darüber, wie die Flüssigkeitskühlung in der KI-Infrastruktur funktioniert, finden Sie unter Wie funktioniert flüssige Kühlung in KI-Rechenzentren?.

1. Warum Schlauchauswahl bei KI-Servern mit hoher Dichte von Bedeutung ist

In einem herkömmlichen luftgekühlten Server läuft kein Flüssigkeitsschlauch direkt durch den Kühlkreislauf um die Rechenhardware.

In einem flüssigkeitsgekühlten System können flexible Schläuche Teil des primären Weges werden, der Kühlmittel zwischen Komponenten führt.

Abhängig von der Architektur können Schläuche Folgendes anschließen:

• Kalte Platten
• Manifolds
• CDUs
• Server-Kühlmodule
• UQD
• Sonstige fluidbetriebene Bauteile

Das macht die Schlauchauswahl zu einer System-Design-Entscheidung und nicht nur zu einer Kaufentscheidung.

2. Beginnen Sie mit der Kühlarchitektur

Bevor Sie einen Schlauch auswählen, verstehen Sie, wo er installiert wird.

Ein Schlauch, der zwischen einem Regalkrümmer und einem Server verwendet wird, kann andere Anforderungen haben als ein Schlauch, der an anderer Stelle in der Kühlinfrastruktur verwendet wird.

Die ersten Fragen sollten lauten:

• Wo befindet sich der Schlauch?
• Welche Komponenten verbindet es?
• Welches Kühlmittel fließt durch sie hindurch?
• Welchen Druck erfährt sie?
• Welcher Temperaturbereich wird erwartet?
• Wie viel Strom wird benötigt?
• Wie viel Bewegung wird erwartet?

3. Definieren Sie zuerst das Kühlmittel

Das Kühlmittel ist einer der ersten Parameter, die identifiziert werden sollten.

Verschiedene Flüssigkeitskühlsysteme können unterschiedliche Kühlmittelformulierungen verwenden, und das Schlauchmaterial muss für die eigentliche Flüssigkeit geeignet sein.

Die Materialverträglichkeit sollte zusammen mit Temperatur und Expositionsbedingungen bewertet werden.

Für eine ausführlichere Diskussion, siehe Wie sich die Kühlmittelkompatibilität auf die Auswahl von Flüssigkeitskühlschlauch für KI-Rechenzentren auswirkt.

4. Bestimmung des erforderlichen Durchflusses

Der Schlauch muss den erforderlichen Kühlmittelfluss ermöglichen, ohne unnötigen hydraulischen Widerstand zu erzeugen.

Der erforderliche Durchfluss hängt von der Kühllast und der zulässigen Temperaturdifferenz im gesamten System ab.

Eine vereinfachte Beziehung ist:

Die tatsächlichen Systemberechnungen sollten die Parameter des gesamten Kühlkreislaufs verwenden.

5. Wählen Sie den inneren Durchmesser vorsichtig

Der Innendurchmesser hat direkten Einfluss auf die Fluidgeschwindigkeit und den Druckverlust.

Wenn der Schlauch für den erforderlichen Durchfluss zu klein ist, kann der Druckverlust zu einer wichtigen Konstruktionsüberlegung werden.

Wenn der Schlauch jedoch unnötig groß ist, kann die zusätzliche Größe zu Installations- oder Verpackungsproblemen führen.

Die Schlauchgröße sollte daher die hydraulischen Anforderungen mit den physikalischen Installationsbeschränkungen in Einklang bringen.

Für weitere Informationen, siehe So wählen Sie die richtige Flüssigkeitskühlschlauchgröße für KI-Rechenzentren aus.

6. Druckanforderungen verstehen

Identifizieren Sie den normalen Betriebsdruck sowie den maximalen erwarteten Druck.

Druckschwankungen sollten auch berücksichtigt werden, wenn das System Pumpenwechsel, Ventilbetrieb oder andere instationäre Bedingungen erfährt.

Die Schlauchanordnung sollte für die tatsächliche Druckumgebung geeignet sein und nicht aus einem einzelnen Sollwert ausgewählt werden.

Für eine tiefere Diskussion, siehe Wie Druck und Temperatur die Zuverlässigkeit von Flüssigkeitskühlschlauch in KI-Rechenzentren beeinflussen.

7. Betriebstemperatur berücksichtigen

Die Temperatur beeinflusst das Verhalten des Schlauchmaterials sowie die Kühlmitteleigenschaften.

Definieren Sie den erwarteten Betriebsbereich, anstatt nur eine Temperaturzahl zu verwenden.

Wichtige Werte können sein:

• Normale Betriebstemperatur
• Maximale Dauertemperatur
• Kurzfristige Temperaturausflüge
• Thermischer Zyklusbereich

Druck und Temperatur sollten bei der Schlauchauswahl zusammen betrachtet werden.

8. Bewertung des thermischen Zyklus

KI-Workloads bleiben nicht unbedingt konstant.

Änderungen der Rechenlast können die thermischen Bedingungen des Kühlkreislaufs beeinflussen.

Wenn die Kühlmitteltemperatur wiederholt ansteigt und fällt, kann die Schlauchanordnung einen wiederholten thermischen Zyklus erfahren.

Bei Anwendungen mit signifikanten thermischen Zyklen sollte der Qualifizierungsansatz die vorgesehenen Betriebsbedingungen widerspiegeln.

9. Wählen Sie die Schlauchkonstruktion für die Anwendung

Flüssigkeitskühlschläuche können unterschiedliche Material- und Verstärkungskonstruktionen verwenden.

Ein typischer verstärkter Schlauch kann Folgendes umfassen:

Jede Schicht hat eine andere Funktion, und die Konstruktion sollte an die vorgesehene Betriebsumgebung angepasst werden.

10. Übereinstimmungsmaterial zur Anwendung

Es gibt kein einzelnes Schlauchmaterial, das automatisch für jedes Flüssigkeitskühlsystem ideal ist.

Je nach Anwendung können Ingenieure Materialien wie elastomere oder Fluorpolymerkonstruktionen bewerten.

Bei der Auswahl sollte berücksichtigt werden:

• Kühlmittelverträglichkeit
• Temperaturbereich
• Druckanforderungen
• Flexibilität
• Permeationsüberlegungen
• Sauberkeitsanforderungen
• Voraussichtliche Betriebsbedingungen

11. Flexibilität ist wichtig bei Rack-Level-Kühlung

Serverumgebungen mit hoher Dichte lassen oft nur begrenzten Platz für flüssiges Routing.

Der Schlauch muss möglicherweise Einbautoleranzen, Bewegung der Ausrüstung und Wartungszugang berücksichtigen.

Ein flexibler Schlauch kann das Routing vereinfachen, Flexibilität sollte jedoch nicht zu Lasten von Druck-, Temperatur- oder Kompatibilitätsanforderungen gehen.

12. Biegeradius vor der Installation überprüfen

Jede Schlauchkonstruktion hat eine praktische Biegegrenze.

Ein Schlauch sollte nicht in eine engere Biegung gezwungen werden, nur weil der verfügbare Bauraum begrenzt ist.

Während des Systemdesigns sollte die beabsichtigte Schlauchroute anhand des erforderlichen Biegeradius überprüft werden.

13. Vermeiden Sie Hose Twisting

Ein Schlauch kann sich biegen, während er in einer neutralen Orientierung bleibt, aber eine Verdrehung um seine Längsachse erzeugt zusätzliche mechanische Belastung.

Dies kann besonders wichtig werden, wenn Schläuche Komponenten anschließen, die während der Serverwartung häufig entfernt werden.

Durch das Routing sollte der Schlauch ohne unnötige Torsionsbelastung auf natürliche Weise bewegt werden können.

14. Betrachten Sie die Verbindungsmethode

Der Schlauch ist nur ein Teil der Fluidanordnung.

Das Verbindungsverfahren kann Fittings, Crimpenden, Dichtungen und UQDs umfassen.

Die Verbindung muss mit der Schlauchkonstruktion und dem vorgesehenen Druck, der Temperatur und dem Kühlmittel kompatibel sein.

Ein Schlauch, der die geforderte Spezifikation erfüllt, macht die komplette Baugruppe nicht automatisch geeignet.

15. Warum UQD-Auswahl wichtig ist

UQDs können die Wartung vereinfachen, indem Kühlverbindungen getrennt werden können, ohne den gesamten Fluidweg neu zu erstellen.

Die UQD-Auswahl sollte jedoch die gleichen Anwendungsparameter berücksichtigen, die für den Schlauch verwendet werden.

• Kühlmittelverträglichkeit
• Druckfähigkeit
• Temperaturbereich
• Anschlussgröße
• Durchflussanforderungen
• Anforderungen an das Ein- und Ausschalten

16. Druckabfall berechnen

Druckabfall ist eine wichtige hydraulische Überlegung bei der Auswahl eines Schlauches.

Es hängt von Faktoren wie Schlauchinnendurchmesser, Länge, Kühlmitteleigenschaften und Strömungsverhältnissen ab.

Das Ziel ist nicht unbedingt, den Schlauchdruckabfall um jeden Preis zu minimieren, sondern die erforderliche Kühlleistung zu erreichen und gleichzeitig das hydraulische Design im Rahmen der Möglichkeiten des Systems zu halten.

Für mehr Details, siehe So berechnen und kontrollieren Sie den Druckabfall in KI-Rechenzentren.

17. Schlauchlänge kann die Systemleistung beeinflussen

Längere Schlauchläufe führen unter sonst vergleichbaren Bedingungen in der Regel zu einem höheren hydraulischen Widerstand als kürzere.

Lange Schlauchabschnitte können auch mehr Bauraum beanspruchen und erfordern möglicherweise zusätzliche Unterstützung.

Die Schlauchlänge sollte daher aus der tatsächlichen Routinganforderung bestimmt werden und nicht einfach mit einer bequemen Standardlänge.

18. Instandhaltungsanforderungen berücksichtigen

KI-Server sind nach der Installation nicht dauerhaft unzugänglich.

Komponenten müssen möglicherweise überprüft, ersetzt oder gewartet werden.

Die Schlauchführung sollte einen ausreichenden Zugang für die Wartung bieten und gleichzeitig unnötiges Biegen oder Ziehen an der Baugruppe vermeiden.

Dies ist besonders wichtig bei UQDs und anderen trennbaren Verbindungen.

19. Halten Sie den Schlauch von möglichen Schäden fern

Während der Installation sollte der Schlauch vor unnötigem Kontakt mit scharfen Kanten oder beweglichen Komponenten geschützt werden.

Zu den potenziellen Risiken gehören:

• Abrieb
• Sharp-Edge Kontakt
• Übermäßige Kompression
• Wiederholte Vibration
• Hochtemperatur-Außenflächen
• Falsche Klemmung

20. Wählen Sie den Schlauch nicht allein nach Preis aus

Der niedrigste Kaufpreis stellt nicht unbedingt die niedrigsten Systemkosten dar.

Ein Schlauch, der einen übermäßigen Druckverlust erzeugt, schwierig zu installieren ist oder häufig ausgetauscht werden muss, kann die Gesamtkosten des Kühlsystems erhöhen.

Für KI-Infrastruktur mit hoher Dichte sollten Ingenieure die vollständige Anwendung berücksichtigen, anstatt den Schlauch als isolierte Ware zu bewerten.

21. Schlauchspezifikationsblatt definieren

Eine einfache Anwendungsspezifikation kann viele Auswahlfehler verhindern.

Parameter	Informationen zur Definition
Kühlmittel	Tatsächliches Kühlmittel/Formulierung
Durchflussrate	Erforderlicher Betriebsfluss
Innendurchmesser	Erforderliche hydraulische Größe
Betriebsdruck	Normaldruck
Höchstdruck	Konstruktionsanforderungen
Betriebstemperatur	Normaler Temperaturbereich
Höchsttemperatur	Voraussichtlicher oberer Zustand
Länge des Schlauches	Erforderliche Einbaulänge
Krümmungsradius	Verfügbarer Routing-Raum
Anschlüsse	Einbauten/UQD-Anforderungen

22. Auswahl sollte sich an den tatsächlichen operativen Umschlag halten

Sobald die grundlegenden Parameter definiert sind, kann der Schlauch gegen die komplette Arbeitshülle ausgewertet werden.

Dieser Ansatz ist zuverlässiger als die Wahl eines Schlauchs aus dem Durchmesser allein.

23. Validierung der Schlauchversammlung

Wenn die Projektanforderungen eine Qualifizierungsprüfung erfordern, sollte die Prüfung die beabsichtigte Anwendung so genau wie möglich widerspiegeln.

Je nach System kann die Bewertung Folgendes umfassen:

• Druckprüfung
• Dichtheitsprüfung
• Durchflussprüfung
• Temperaturexposition
• Druckzyklus
• Thermischer Zyklus
• Verbindungskontrolle

Das genaue Validierungsverfahren sollte entsprechend dem Antrag und den geltenden Anforderungen festgelegt werden.

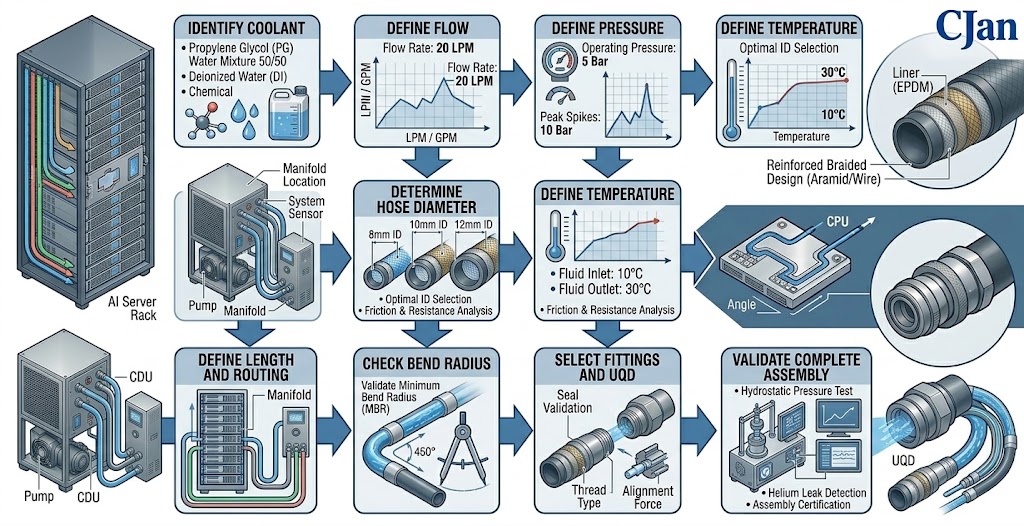

24. Eine praktische Auswahlsequenz

1. Identifizieren Sie das Kühlmittel.
2. Definieren Sie den erforderlichen Durchfluss.
3. Definieren Sie Betriebs- und Maximaldruck.
4. Definieren Sie den Betrieb und die maximale Temperatur.
5. Bestimmen Sie den erforderlichen Schlauchdurchmesser.
6. Wählen Sie geeignetes Material und Konstruktion.
7. Bestimmen Sie Schlauchlänge und -führung.
8. Prüfen Sie den Biegeradius und die mechanische Bewegung.
9. Wählen Sie kompatible Armaturen und UQD.
10. Validieren Sie die komplette Montage.

25. Gemeinsame Auswahlfehler

Fehler 1: Auswahl nur nach Durchmesser

Zwei Schläuche mit gleichem Innendurchmesser können sehr unterschiedliche Material-, Druck-, Temperatur- und Flexibilitätseigenschaften aufweisen.

Fehler 2: Nur auf maximalen Druck schauen

Die Druckklasse bezieht sich nicht auf die Kühlmittelverträglichkeit, den thermischen Zyklus oder die mechanische Führung.

Fehler 3: Ignorieren des Druckabfalls

Ein Schlauch, der physisch passt, kann immer noch unnötigen hydraulischen Widerstand erzeugen.

Fehler 4: Ignorieren des Wartungszugriffs

Ein Schlauch, der während der Erstinstallation funktioniert, kann während der Serverwartung schwer zu handhaben sein.

Fehler 5: Den Schlauch und die Verbindung getrennt behandeln

Die komplette Montage bestimmt die praktische Leck- und Zuverlässigkeitsleistung.

26. CJAN-Flüssigkühlschlauchoptionen

CJAN bietet flüssige Kühlschlauchkonfigurationen für die Bewertung nach den Anforderungen verschiedener Thermomanagementsysteme.

Die aktuelle CJAN LCH Flüssigkühlschlauch ist Teil der Flüssigkühlschlauch-Reihe des Unternehmens.

Zusätzliche Konfigurationen umfassen LCH-SD und LCH-SDS.

Für KI-Rechenzentrumsanwendungen sollte die Produktauswahl auf den tatsächlichen Kühlmittel-, Druck-, Temperatur-, Durchfluss-, Abmessungen-, Routing- und Anschlussanforderungen basieren.

27. Was Ingenieure an einen Schlauchlieferanten senden sollten

Ein Lieferant kann eine nützlichere Empfehlung geben, wenn die Anwendungsinformationen klar sind.

Für ein AI-Server-Flüssigkühlungsprojekt kann die erste Anfrage Folgendes umfassen:

• Kühlmitteltyp
• Erforderlicher Durchsatz
• Betriebsdruck
• Höchstdruck
• Betriebstemperatur
• Höchsttemperatur
• Schlauchinnendurchmesser
• Ungefähre Schlauchlänge
• Mindestbiegeradius oder verfügbarer Raum
• Einbauvorschriften
• UQD-Anforderungen
• Voraussichtliche Antragsmenge

Diese Informationen helfen, die Diskussion von einem generischen Schlauchangebot zu einer anwendungsspezifischen Lösung zu bewegen.

Schlussfolgerung

Die Auswahl eines flüssigen Kühlschlauchs für einen KI-Server mit hoher Dichte ist eine systemtechnische Aufgabe.

Die richtige Wahl beginnt mit dem Kühlmittel und setzt sich durch Strömung, Druck, Temperatur, Material, Konstruktion, Durchmesser, Führung und Verbindungen fort.

Schlauchflexibilität ist in kompakten Serverumgebungen wichtig, aber Flexibilität sollte immer mit hydraulischen und mechanischen Anforderungen ausgeglichen werden.

Der Schlauch sollte auch zusammen mit Armaturen, Dichtungen und UQDs bewertet werden, da die gesamte Montage die Zuverlässigkeit der Fluidverbindung bestimmt.

Die LCH-, LCH-SD- und LCH-SDS-Konfigurationen von CJAN bieten Optionen für Flüssigkeitskühlanwendungen, bei denen diese Anforderungen gemeinsam berücksichtigt werden müssen.

Für Ingenieure, die an KI-Rechenzentrumskühlungsprojekten arbeiten, besteht der effektivste Ansatz darin, zuerst die gesamte Betriebshülle zu definieren und dann die Schlauchbaugruppe an diese Bedingungen anzupassen.
