Wann sollten Sie einen Fluoropolymerschlauch in flüssigen Kühlsystemen verwenden?

Nicht jedes Flüssigkeitskühlsystem benötigt einen Fluorpolymerschlauch.

Für viele wasserbasierte Kühlkreisläufe können herkömmliche elastomere Schlauchmaterialien die Flexibilität, Druckfähigkeit und Lebensdauer bieten, die für die Anwendung erforderlich sind, aber einige Kühlkreisläufe arbeiten unter Bedingungen, bei denen Materialverträglichkeit, Temperatur, Sauberkeit oder Permeation an Bedeutung gewinnen.

Hier verdient die Konstruktion von Fluorpolymerschläuchen Beachtung.

PTFE und PFA sind zwei allgemein als Fluorpolymere für anspruchsvolle Fluid-Handling-Anwendungen angesehene Produkte, die Eigenschaften bieten, die in speziellen Kühlsystemen nützlich sein können, aber ihre Auswahl allein aufgrund ihrer chemischen Beständigkeit reicht nicht aus.

Dieser Artikel erklärt, wann Ingenieure Fluorpolymerschläuche in Betracht ziehen sollten und wann ein herkömmlicher flüssiger Kühlschlauch die praktischere Wahl sein kann.

1. Was ist ein Fluoropolymerschlauch?

Ein Fluorpolymerschlauch verwendet ein Fluorpolymer als Teil seiner Fluidkontaktierung, wobei das Fluorpolymer je nach Ausführung das Innenrohr bilden kann, während Verstärkung und eine äußere Schutzschicht die für die Anwendung erforderlichen mechanischen Eigenschaften liefern.

PTFE und PFA sind Beispiele für Fluorpolymere, die in anspruchsvollen Fluid-Handling-Umgebungen eingesetzt werden.

Der wichtige Punkt ist, dass die Leistung eines fertigen Schlauchs durch seine vollständige Konstruktion bestimmt wird - nicht nur durch den Polymernamen.

2. Warum werden Fluorpolymere als flüssige Kühlung betrachtet?

Der Hauptgrund, warum Ingenieure Fluorpolymere in Betracht ziehen, ist, dass sie eine Kombination von Eigenschaften bieten können, die mit einem herkömmlichen Elastomer in bestimmten Anwendungen schwer zu erreichen sind.

Typische Überlegungen sind:

• Starke chemische Resistenz
• Breite Temperaturfähigkeit
• geringe Oberflächenreaktivität
• Funktion des Fluidkontakts
• Potenziell nützliche Permeationseigenschaften
• Eignung für anspruchsvolle flüssige Umgebungen

Diese Eigenschaften sind besonders relevant, wenn die Kühlmittelformulierung oder die Betriebsbedingungen anspruchsvoller sind als eine Standard-Wasser-Glykol-Schleife.

3. Die erste Frage: Welches Kühlmittel verwenden Sie?

Die Materialauswahl sollte mit dem Kühlmittel beginnen.

In einem Kühlsystem können Wasser, Wasser-Glykol-Gemische oder speziell formulierte dielektrische und Wärmemanagementflüssigkeiten verwendet werden; die Formulierung kann auch Additive enthalten, die dazu bestimmt sind, Korrosion, biologisches Wachstum oder andere Systemeigenschaften zu steuern.

Zwei Flüssigkeiten, die auf einem Basisspezifikationsblatt ähnlich erscheinen, können unter tatsächlichen Betriebsbedingungen unterschiedlich mit einem Schlauchmaterial interagieren.

Aus diesem Grund sollte die Kompatibilität anhand der tatsächlichen Kühlmittelformulierung, der Konzentration und der Betriebstemperatur bewertet werden.

Dies ist auch der Grund, warum ein Material nicht allein aus einer generischen Aussage wie "chemikalienresistent" ausgewählt werden sollte.

4. Wenn die chemische Verträglichkeit zum Haupttreiber wird

Fluorpolymerschlauch wird attraktiver, wenn die Kühlmittelchemie Bedenken für herkömmliche Schlauchmaterialien aufkommen lässt.

In diesen Fällen sollte der Ingenieur Folgendes bewerten:

• Kühlmittelzusammensetzung
• Zusatzpackung
• Konzentration
• Betriebstemperatur
• Dauer der Exposition
• Erwartete Lebensdauer

Das Ziel besteht nicht darin, das chemisch beständigste Material zu wählen, sondern ein Material, das unter den tatsächlichen Bedingungen des Kühlkreislaufs stabil bleibt.

Für eine tiefere Diskussion, siehe Wie sich die Kühlmittelkompatibilität auf die Auswahl von Flüssigkeitskühlschlauch für KI-Rechenzentren auswirkt.

5. Wenn die Temperatur ein Problem ist

Die Temperatur ist ein weiterer Grund, die Fluorpolymerkonstruktion in Betracht zu ziehen.

Einige Kühlsysteme erfahren höhere Betriebstemperaturen, kurzfristige Temperaturspitzen oder wiederholte thermische Zyklen.

Fluorpolymere sind für ihre breiten Temperaturfähigkeiten bekannt, die sie in Anwendungen nützlich machen können, in denen die Temperaturhülle außerhalb des bevorzugten Bereichs einiger herkömmlicher Schlauchmaterialien liegt.

Die maximale Temperatur des fertigen Schlauchs muss jedoch überprüft werden, anstatt anzunehmen, dass die veröffentlichte Materialfähigkeit des Polymers die zulässige Betriebsgrenze der Schlauchanordnung darstellt.

Verstärkung, Armaturen, Dichtungen und die spezifische Schlauchgeometrie können den endgültigen Betriebsbereich beeinflussen.

6. Wenn Sauberkeit wichtig ist

Einige flüssige Systeme legen größeren Wert auf die Aufrechterhaltung der Kühlmittelqualität und die Kontrolle der Kontamination.

Bei solchen Systemen ist die innere Fluidkontaktfläche ein wichtiger Bestandteil des Designs.

Fluorpolymer-Innenrohre können in Betracht gezogen werden, wenn ihre Oberflächen- und chemischen Eigenschaften den Reinheitsanforderungen der Anwendung entsprechen.

Aber das innere Material ist nur ein Teil des Bildes: Die Herstellung von Sauberkeit, Montagevorgänge, Spülung, Verpackung und Lagerung können auch den Zustand einer fertigen Schlauchbaugruppe beeinflussen.

7. Wenn Permeation berücksichtigt werden muss

Permeation wird manchmal während der Schlauchauswahl übersehen.

Je nach Kühlmittel- und Systemarchitektur kann die Wechselwirkung zwischen Flüssigkeit und Schlauchmaterial zu einer konstruktiven Überlegung werden.

Fluorpolymermaterialien können in Anwendungen attraktiv sein, in denen Permeationseigenschaften wichtig sind, aber die tatsächliche Leistung sollte anhand von Daten für die spezifische Schlauchkonstruktion bewertet werden.

Ein Polymerdatenblatt allein sagt nicht unbedingt das Verhalten eines Mehrschichtschlauches unter realen Betriebsbedingungen voraus.

8. Wann herkömmliche Elastomerschläuche ausreichen können

Ein Fluorpolymerschlauch ist nicht automatisch die bessere Wahl.

Wenn der Kühlkreislauf ein kompatibles Kühlmittel verwendet, in einem moderaten Temperaturbereich arbeitet und keine ungewöhnlichen Reinheits- oder Permeationsanforderungen hat, kann ein entsprechend ausgelegter EPDM- oder Silikonschlauch ausreichen.

Diese Materialien können nützliche Flexibilität bieten und werden in Fluidhandling-Anwendungen weit verbreitet eingesetzt.

Die Entscheidung sollte daher auf technischen Anforderungen basieren und nicht auf der Annahme, dass ein spezialisierteres Material immer besser ist.

Für einen Materialvergleich siehe EPDM-Flüssigkühlschlauch vs. Silikonschlauch: Was ist besser für KI-Rechenzentren?.

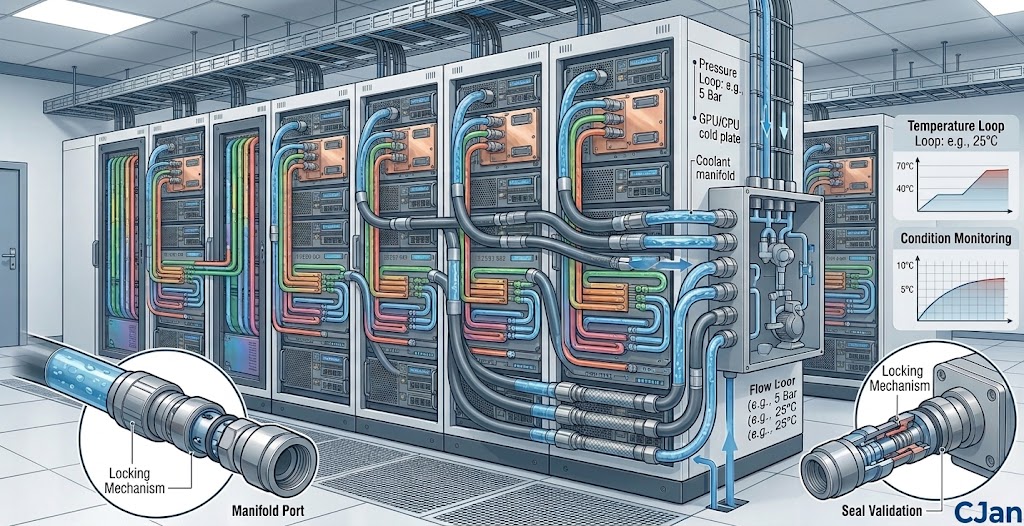

9. Fluorpolymerschlauch und KI-Rechenzentren

KI-Rechenzentren schaffen immer anspruchsvollere Thermomanagement-Umgebungen.

Höhere Rack-Leistung kann die Kühllast für die Flüssigkeitskühlinfrastruktur erhöhen. Schläuche können erforderlich sein, um kalte Platten, Krümmer, CDUs und andere Komponenten in immer dichter werdenden Ausrüstungslayouts zu verbinden.

In diesen Systemen muss der Schlauch mehr als eine einzige Anforderung erfüllen.

• Erforderliche Kühlmittelverträglichkeit
• Betriebsdruck
• Betriebstemperatur
• Erforderlicher Durchsatz
• Druckabfall
• Mindestbogenhalbmesser
• Anschlusskonfiguration
• Instandhaltungsanforderungen

Ein Fluorpolymer-Innenschlauch kann eine oder mehrere dieser Anforderungen erfüllen, aber die gesamte Schlauchanordnung muss noch bewertet werden.

Siehe So wählen Sie den richtigen flüssigen Kühlschlauch für AI-Server mit hoher Dichte für zusätzliche Rack-Level-Betrachtungen.

10. Fluorpolymerschlauch für Halbleitergerätekühlung

Halbleitergeräte können andere Anforderungen an einen Kühlschlauch stellen als herkömmliche Rechenzentrumskühlschleifen.

Prozessflüssigkeiten, Gerätereinheit und chemische Exposition können die Materialverträglichkeit zu einer wichtigeren Überlegung machen.

In solchen Anwendungen kann der Aufbau von Fluorpolymerschlauch bewertet werden, wenn das Fluidkontaktmaterial einer anspruchsvollen chemischen Umgebung standhalten muss.

Die endgültige Auswahl sollte immer noch auf den tatsächlichen Anforderungen an Prozessflüssigkeit, Temperatur, Druck, Durchfluss und Geräteanschluss basieren.

PTFE oder PFA: Was sollten Sie beachten?

PTFE und PFA sind beide Fluorpolymere, aber sie sind nicht in jeder Anwendung austauschbar.

PTFE ist weithin für seine chemische Beständigkeit und breite Temperaturfähigkeit bekannt. PFA bietet ähnliche Fluorpolymereigenschaften und bietet unterschiedliche Verarbeitungseigenschaften, da es schmelzverarbeitbar ist.

Die Auswahl sollte daher sowohl Materialeigenschaften als auch Herstellungsanforderungen berücksichtigen.

Für einen direkten Vergleich siehe PTFE vs. PFA Liquid Cooling Hose: Was ist der Unterschied?.

12. Flexibilität bleibt wichtig

Ein häufiger Fehler besteht darin, sich stark auf die chemische Resistenz zu konzentrieren und die Installationsanforderungen zu übersehen.

Flüssigkeitskühlschläuche müssen oft durch kompakte Geräteräume geführt werden. In einem Server-Rack muss der Schlauch möglicherweise um kalte Platten, Krümmer, Kabelwege und andere Hardware herumgeführt werden.

Der Endschlauch muss daher einen entsprechenden Biegeradius ohne übermäßige mechanische Belastung bereitstellen.

Flexibilität hängt von Schlauchdurchmesser, Wandstärke, Verstärkung und Konstruktion ab, nicht nur davon, ob der Schlauch aus einem Fluorpolymer besteht.

13. Druckfähigkeit hängt vom kompletten Schlauch ab

Eine weitere wichtige Überlegung ist der Druck.

Die Druckklasse eines flüssigen Kühlschlauchs hängt von Faktoren ab, darunter:

• Innendurchmesser
• Wandstärke
• Verstärkung
• Temperatur
• Schlauchkonstruktion
• Einbauten und Montageverfahren

Aus diesem Grund sollten Ingenieure die Druckklasse des Herstellers für den spezifischen Schlauch verwenden, anstatt die Druckkapazität allein aus dem Polymer zu schätzen.

Weitere Informationen sind verfügbar in Liquid Cooling Schlauchdruck Bewertung: Wie viel Druck braucht ein AI Data Center Schlauch?.

14. Schlauchgröße kann wichtiger sein als Material

Ein chemisch verträglicher Schlauch kann immer noch eine schlechte Wahl sein, wenn sein Innendurchmesser für den erforderlichen Fluss zu klein ist.

Kleinere Innendurchmesser erhöhen in der Regel die Strömungsgeschwindigkeit und können den Druckverlust erhöhen, was sich auf den Pumpenbedarf und die hydraulische Gesamtbilanz eines Kühlkreislaufs auswirken kann.

Die Schlauchgröße sollte daher aus der erforderlichen Durchflussmenge, dem zulässigen Druckabfall und den Anschlussabmessungen ermittelt werden.

Siehe So wählen Sie die richtige Flüssigkeitskühlschlauchgröße für KI-Rechenzentren aus.

15. Wenn ein Fluorpolymerschlauch die richtige Wahl sein kann

Es gibt keine einzige Bedingung, die automatisch einen Fluorpolymerschlauch erfordert.

Stattdessen wird es zu einem stärkeren Kandidaten, wenn mehrere Anwendungsanforderungen in die gleiche Richtung weisen.

16. Wenn Sie wahrscheinlich keinen brauchen

Wenn der Kühlkreislauf ein gut verstandenes Kühlmittel verwendet und die Betriebsbedingungen bequem innerhalb der Möglichkeiten eines geeigneten Elastomerschlauches liegen, kann es wenig Grund geben, zu einer Fluorpolymerkonstruktion zu wechseln.

Wenn die Anwendung beispielsweise keine ungewöhnlichen Anforderungen an chemische Exposition, Temperatur, Sauberkeit oder Permeation stellt, können EPDM oder Silikon bereits die erforderliche Leistung erbringen.

Das Ziel sollte ein geeigneter Schlauch sein - nicht der technisch anspruchsvollste verfügbare Schlauch.

17. Bewerten Sie den Schlauch nicht isoliert

Ein flüssiger Kühlschlauch ist Teil einer größeren Baugruppe.

Der Schlauch kann an Armaturen, Ventile, Krümmer, Kühlplatten oder UQD-Kupplungen angeschlossen werden, wobei jede Schnittstelle die Zuverlässigkeit beeinträchtigen kann.

Wenn das Schlauchmaterial gut verträglich ist, aber die Armaturendichtung für das Kühlmittel ungeeignet ist, kann die gesamte Baugruppe die Anwendungsanforderung immer noch nicht erfüllen.

Materialauswahl und Anschlussgestaltung sollten daher gemeinsam betrachtet werden.

18. Installationsbedingungen sollten frühzeitig definiert werden

Schlauchführung sollte berücksichtigt werden, bevor die endgültige Schlauchkonstruktion ausgewählt wird.

Die Ingenieure sollten Folgendes angeben:

• Verfügbarer Bauraum
• Erforderliche Schlauchlänge
• Mindestbogenhalbmesser
• Bewegung während der Installation oder Wartung
• Möglicher Kontakt mit umgebenden Geräten
• Anpassorientierung

Ein Schlauch, der unter Laborbedingungen gut funktioniert, kann immer noch ungeeignet sein, wenn er nicht korrekt in der eigentlichen Ausrüstung geführt werden kann.

19. Ein praktischer Fluorpolymerschlauchauswahl-Workflow

Diese Sequenz hilft zu verhindern, dass die Materialauswahl vom eigentlichen Kühlsystem getrennt wird.

20. Welche Daten sollten an einen Schlauchlieferanten gesendet werden?

Bei der Anforderung eines flüssigen Fluorpolymerkühlschlauchs kann die Bereitstellung von Anwendungsdaten im Voraus die Qualität der Empfehlung erheblich verbessern.

• Bezeichnung des Kühlmittels und Formulierung
• Kühlmittelkonzentration
• Normale Betriebstemperatur
• Maximale und minimale Temperatur
• Betriebsdruck
• Höchstdruck
• Erforderlicher Durchsatz
• Erforderlicher Innendurchmesser
• Länge des Schlauchs
• Mindestbogenhalbmesser
• Einbauart
• UQD-Anforderungen
• Sauberkeitsanforderungen
• Voraussichtliche Betriebsbedingungen

21. Wie CJAN Ansätze Liquid Cooling Schlauch Auswahl

Die flüssigen Kühlschlauchlösungen von CJAN decken unterschiedliche Material- und Konstruktionsanforderungen für Wärmemanagementanwendungen ab.

Die CJAN Flüssigkühlung Die Reichweite ist für Anwendungen vorgesehen, bei denen Schlauchmaterial, Konstruktion und Anschlussanforderungen gemeinsam bewertet werden müssen.

Verfügbare flüssige Kühlschlauchprodukte umfassen LCH, LCH-SD und LCH-SDS.

Bei Projekten, die die Konstruktion von Fluorpolymeren erfordern, sollte die geeignete Material- und Schlauchkonfiguration anhand der tatsächlichen Kühlmittel-, Temperatur-, Druck-, Durchfluss- und Einbaubedingungen bewertet werden.

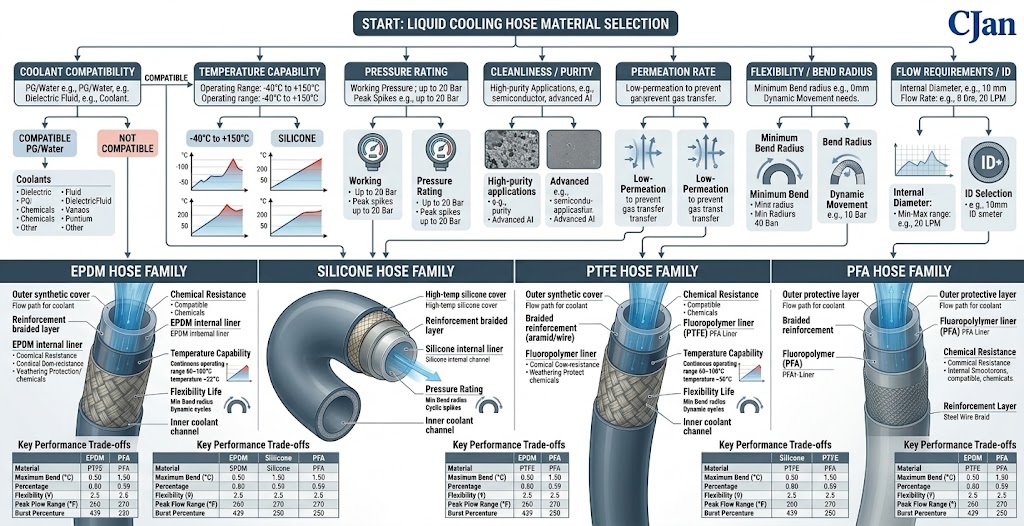

22. Ein einfacher Entscheidungsrahmen

23. Das beste Material ist anwendungsabhängig

In technischen Diskussionen besteht die Tendenz, nach einem einzigen "besten" Schlauchmaterial zu suchen.

Flüssigkeitskühlung funktioniert nicht so.

EPDM, Silikon, PTFE und PFA weisen jeweils unterschiedliche Eigenschaften auf, wobei ein für einen Kühlkreislauf ideales Material für einen anderen unnötig oder unpraktisch sein kann.

Der bessere technische Ansatz besteht darin, zuerst die Betriebshülle zu definieren und dann die Schlauchkonstruktion auszuwählen, die sie erfüllt.

Schlussfolgerung

Ein Fluorpolymerschlauch sollte in Betracht gezogen werden, wenn die eigentliche Kühlanwendung Anforderungen schafft, die seine Eigenschaften rechtfertigen.

Chemische Verträglichkeit, Temperaturfähigkeit, Sauberkeit und Permeation können alle Gründe für die Untersuchung des Fluorpolymeraufbaus sein, aber diese Faktoren sollten neben Druck, Strömung, Biegeradius, Armaturen und Einbaubedingungen berücksichtigt werden.

Für KI-Rechenzentren und andere anspruchsvolle Thermomanagement-Anwendungen besteht der zuverlässigste Ansatz darin, die gesamte Schlauchmontage zu bewerten, anstatt ein Material auf der Grundlage einer einzigen Eigenschaft auszuwählen.

Wenn die Anwendung keine Fluorpolymerleistung erfordert, kann ein richtig ausgewählter EPDM- oder Silikonschlauch die praktischere Lösung bleiben.
