GLOBALFlüssigkühlschläuche für AI GPU Server: Engineering Überlegungen
KI-GPU-Server verändern die thermischen Anforderungen moderner Rechenzentren.
Mit zunehmender GPU-Rechendichte kann es schwierig werden, die Wärmemenge, die von jedem Server entfernt werden muss, allein mit konventioneller Luftkühlung zu bewältigen. Direkte Flüssigkeitskühlung bietet eine Möglichkeit, Wärme effizienter von Hochleistungsprozessoren zu entfernen, aber die Leistung des Kühlkreislaufs hängt von mehr als der Kühlplatte oder der Kühlmittelverteilungseinheit ab.
Der flüssige Kühlschlauch ist ebenfalls Teil des Thermomanagementsystems.
Wenn der Schlauch falsch spezifiziert oder schlecht geführt ist, kann das resultierende Problem eher als hydraulisches, mechanisches oder Wartungsproblem erscheinen als ein offensichtliches Schlauchproblem.

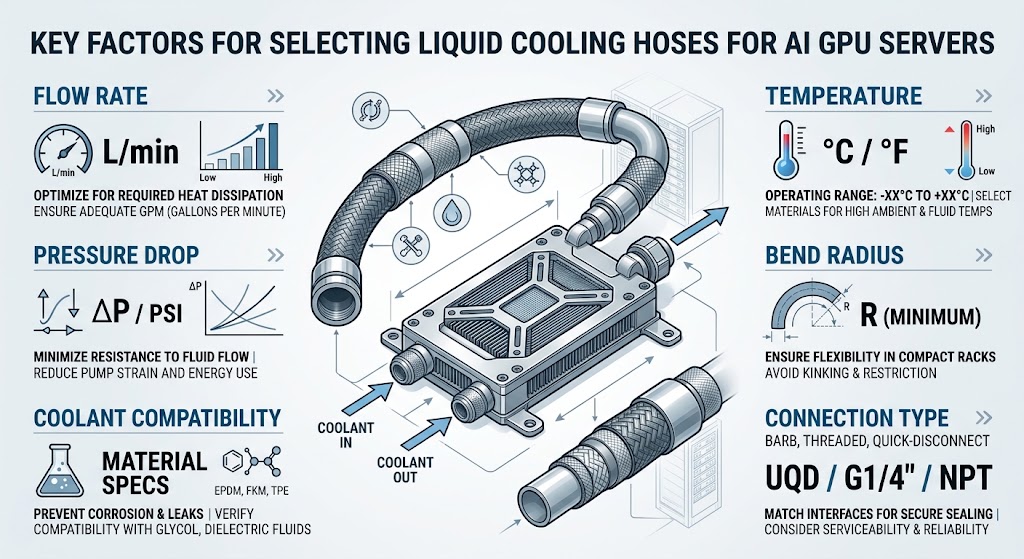

1. Warum GPU-Server eine sorgfältige Schlauchauswahl erfordern
Moderne KI-Server können mehrere Hochleistungs-GPUs enthalten, die mit einem relativ kleinen physischen Volumen arbeiten.
Dies schafft mehrere technische Anforderungen an das Kühlsystem:
- Ausreichender Kühlmittelstrom
- Kontrollierter Druckverlust
- Zuverlässige Wärmeübertragung
- Stabile Verbindungen
- Kompaktes Routing
- Zugänglichkeit des Dienstes
Der Schlauch muss innerhalb all dieser Einschränkungen funktionieren.
Ein Schlauch, der die Druckanforderung erfüllt, aber einen übermäßigen Druckverlust verursacht, ist möglicherweise nicht geeignet, ebenso kann ein Schlauch mit geeigneter chemischer Beständigkeit immer noch schwierig zu installieren sein, wenn sein Biegeradius für das Serverlayout zu groß ist.

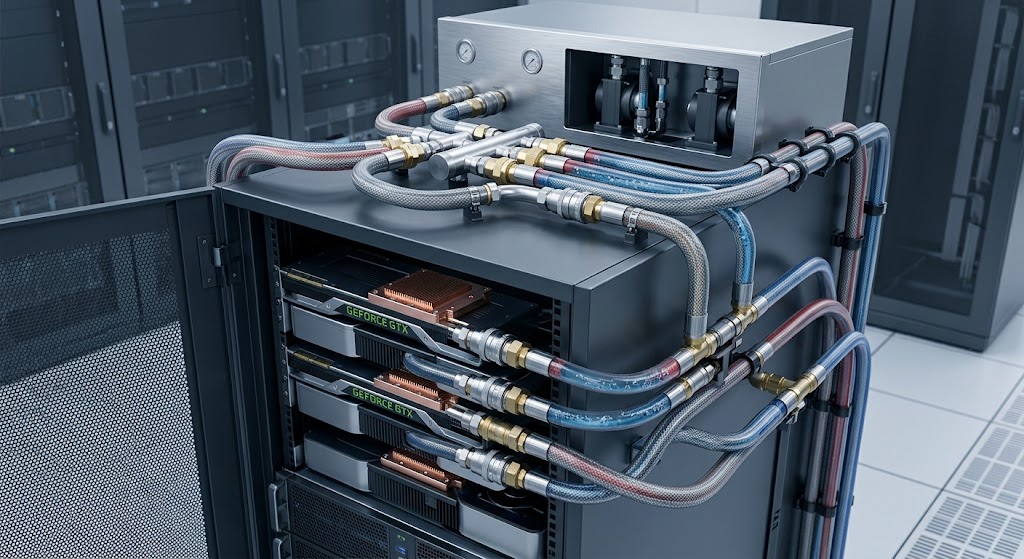

2. Beginnen Sie mit der Kühlarchitektur
Vor der Auswahl eines Schlauchs sollten Ingenieure verstehen, wie der GPU-Server in das Flüssigkeitskühlsystem integriert ist.
Eine typische Architektur kann eine CDU, einen Verteiler, Versorgungs- und Rücklaufleitungen, Kühlplatten und Schnelltrennverbindungen umfassen.
Der Schlauch kann an mehreren Stellen in diesem System erscheinen.
Das Verständnis der genauen Lage hilft, den erforderlichen Schlauchdurchmesser, die Druckklasse, das Material, die Länge, die Flexibilität und die Verbindungskonfiguration zu bestimmen.
Für eine breitere Erklärung des Systembetriebs siehe:
Wie funktioniert flüssige Kühlung in KI-Rechenzentren? .
3. Kühlmittelfluss ist eine primäre Designanforderung
Die erste Frage ist nicht einfach "Welcher Schlauch sollte verwendet werden?"
Es ist:
Wie viel Kühlmittel muss durch den Schlauch gelangen, um die erforderliche Wärme abzuführen?
Der erforderliche Durchfluss hängt von der thermischen Belastung, den Kühlmitteleigenschaften, dem zulässigen Temperaturanstieg und dem Kühlsystemdesign ab.
Sobald der erforderliche Durchfluss hergestellt ist, können Ingenieure den Schlauchinnendurchmesser und den hydraulischen Widerstand bewerten.
Ein Schlauch, der zu klein ist, kann unnötigen Druckverlust verursachen, während ein viel größerer Schlauch den Bauraum und die Biegeanforderungen erhöhen kann.
4. Schlauchinnendurchmesser und GPU-Kühlstrom
Der Innendurchmesser beeinflusst direkt die verfügbare Strömungsfläche.
Bei gegebener Strömungsgeschwindigkeit erhöht die Verringerung des Schlauchinnendurchmessers im Allgemeinen die Strömungsgeschwindigkeit und kann den Druckverlust erhöhen.
Aus diesem Grund sollte die Schlauchgröße aus den erforderlichen hydraulischen Bedingungen ausgewählt werden, anstatt einfach eine bestehende Anschlussgröße anzupassen.
Siehe:
Flüssigkeit Kühlschlauch Innendurchmesser vs. Durchflussrate: Was Ingenieure wissen müssen .
5. Druckverluste in GPU-Kühlschleifen
Jede Komponente im Kühlkreislauf trägt einen gewissen Widerstand gegen den Kühlmittelfluss bei.
Der Schlauch ist eine dieser Komponenten.
Der Druckverlust kann beeinflusst werden durch:
- Innendurchmesser
- Länge des Schlauchs
- Durchflussrate
- Kühlmitteleigenschaften
- Temperatur
- Eigenschaften der inneren Oberfläche
- Biegungen und Beschläge
Für einen detaillierten Berechnungsansatz siehe:
Flüssigkeitskühlschlauch-Druckabfall: Wie man ihn in KI-Rechenzentren berechnet und kontrolliert .
6. Behandeln Sie den Schlauch nicht als passive Komponente
In einem AI-GPU-Kühlkreislauf ist der Schlauch nicht einfach ein flexibler Rohrabschnitt.
Sein Material und seine Konstruktion können Druckfähigkeit, Flexibilität, chemische Verträglichkeit und Installationsverhalten beeinflussen.
Der Schlauch muss auch die physikalische Beziehung zwischen den Komponenten aufnehmen.
Dies wird besonders wichtig in dichten GPU-Servern, wo sich Verbindungen in der Nähe von Speichermodulen, Kühlplatten, Mannigfaltigkeiten und anderer Hardware befinden können.
7. Materialverträglichkeit mit dem Kühlmittel
Die Kühlmittelverträglichkeit sollte vor der Fertigstellung des Schlauchmaterials bewertet werden.
Je nach System können Ingenieure Materialien wie EPDM, Silikon, PTFE oder PFA-basierte Konstruktionen in Betracht ziehen.
Die richtige Wahl hängt von der tatsächlichen Kühlmittelchemie und den Betriebsbedingungen ab.
Die Materialauswahl sollte mehr als die chemische Bezeichnung des Kühlmittels berücksichtigen.
Siehe:
8. EPDM-Schläuche für GPU-Kühlanwendungen
EPDM wird allgemein für Anwendungen in Betracht gezogen, bei denen Flexibilität, Temperaturbeständigkeit und Kühlmittelverträglichkeit wichtig sind.
Seine Eignung hängt vom tatsächlichen Kühlmittel und der Betriebsumgebung ab.
Für Anwendungen, in denen Gummikonstruktion geeignet ist, kann EPDM eine praktische Balance zwischen Flexibilität und mechanischer Leistung bieten.
Eine detailliertere Materialauswahl sollte immer auf den tatsächlichen Systemanforderungen und nicht nur auf dem Materialnamen basieren.
9. Silikonschläuche für AI GPU Server
Silikonschläuche bieten nützliche Flexibilität für kompakte Routing-Umgebungen.
Dies kann nützlich sein, wenn Schlauchwege begrenzten Bauraum oder häufigen Zugang zu Geräten aufnehmen müssen.
Silikon sollte jedoch nicht nur deshalb ausgewählt werden, weil es flexibel ist.
Ingenieure sollten auch Druck, Temperatur, Kühlmittelverträglichkeit, Durchlässigkeit und die spezifische Konstruktion des Schlauchs bewerten.
PTFE und PFA für anspruchsvollere Anwendungen
Fluorpolymerschläuche wie PTFE und PFA können in Betracht gezogen werden, wenn chemische Beständigkeit und Sauberkeit wichtige Auswahlfaktoren sind.
Ihre mechanischen Eigenschaften unterscheiden sich von herkömmlichen Gummischläuchen, so dass das Routing und das Montagedesign die spezifische Konstruktion berücksichtigen müssen.
Für einen direkten Vergleich siehe:
PTFE vs. PFA Liquid Cooling Hose: Was ist der Unterschied? .
11. Temperatur ist nicht die einzige thermische Betrachtung
Bei der Auswahl eines GPU-Kühlschlauchs sollten Ingenieure den gesamten Temperaturbereich und nicht nur die normale Betriebstemperatur berücksichtigen.
Der relevante Bereich kann Folgendes umfassen:
- Normale Betriebstemperatur
- Startbedingungen
- Abschaltungsbedingungen
- Transiente Temperaturänderungen
- Mögliche anormale Betriebsbedingungen
Die Materialeigenschaften können sich mit der Temperatur ändern, so dass die entsprechende Schlauchspezifikation den tatsächlichen Betriebsbereich abdecken sollte.
12. Druckbewertung muss dem realen System entsprechen
Der Nennsystemdruck ist nicht unbedingt der einzige Druckwert, der zählt.
Die Ingenieure sollten den Betriebsdruck, die Druckschwankungen und die anwendbare Sicherheitsmarge berücksichtigen.
Die Schlauchbaugruppe - einschließlich Schlauch, Armaturen und Verbindungsverfahren - sollte als komplette Baugruppe bewertet werden.
Weitere Informationen:
Liquid Cooling Schlauchdruck Bewertung: Wie viel Druck braucht ein AI Data Center Schlauch? .
13. Schlauchverstärkung kann die GPU-Kühlleistung beeinflussen
Verstärkung ist ein wichtiger Bestandteil der Schlauchkonstruktion.
Je nach Design kann die Verstärkung die Druckfähigkeit, die Dimensionsstabilität und das mechanische Verhalten beeinflussen.
Stärkere Verstärkung bedeutet jedoch nicht automatisch einen besseren Schlauch für jede Anwendung.
Die Verstärkung muss den Druck-, Flexibilitäts- und Leitanforderungen des GPU-Kühlkreislaufs entsprechen.
Siehe:
Wie die Schlauchverstärkung die Leistung des Flüssigkeitskühlsystems beeinflusst .

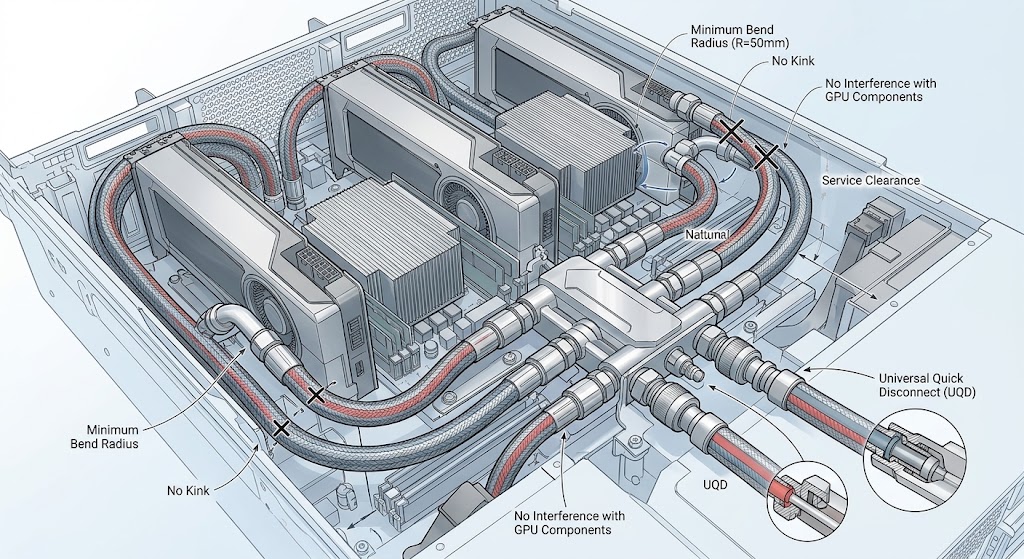

14. Bend Radius ist kritisch in dichten GPU-Servern
GPU-Server-Interieurs können begrenzten Platz für die Schlauchführung lassen.
Ein Schlauch muss sich möglicherweise um eine Kühlplatte, ein Krümmer oder ein anderes Bauteil drehen, ohne seinen minimalen Biegeradius zu überschreiten.
Das Zwingen des Schlauchs in eine engere Biegung kann eine lokale Verformung verursachen und sowohl die mechanische Integrität als auch den Kühlmittelfluss beeinflussen.
Siehe:
Liquid Cooling Hose Bend Radius: Warum Flexibilität in AI Server Racks wichtig ist .
15. Vermeiden Sie Knicke und übermäßige Biegung
Ein Knick ist mehr als ein kosmetisches Problem.
Es kann die effektive interne Strömungsfläche reduzieren und eine konzentrierte mechanische Verformung einführen.
Das Routing sollte daher glatte Kurven verwenden und vermeiden, den Schlauch in scharfe Kurven zu zwingen.
Zusätzliche Hinweise finden Sie unter:
Liquid Cooling Schlauch Routing: Wie man Knicke und übermäßige Biegung vermeidet .
16. Bedeutung der Verbindungskonfiguration
Der Schlauch selbst ist nur ein Teil der Verbindung.
Eine vollständige GPU-Kühlschlauchbaugruppe kann Folgendes umfassen:
- Schlauch
- Endbeschläge
- Schnelltrennkupplung
- Dichtungselemente
- Crimp- oder mechanisches Befestigungssystem
Die Kompatibilität dieser Komponenten sollte zusammen betrachtet werden.
Ein richtig ausgewählter Schlauch kann immer noch eine unzuverlässige Verbindung haben, wenn das Montage- oder Montageverfahren nicht geeignet ist.
17. UQD-Verbindungen in AI GPU Kühlung
UQD-Verbindungen können nützlich sein, wenn ein häufiger Geräteservice oder eine modulare Verbindung erforderlich ist.
Sie können den Prozess der Trennung von Kühlkreisläufen während der Serverwartung vereinfachen.
Die Schlauchführung darf jedoch keine unnötigen Seitenbelastungen oder scharfe Biegung direkt an der Kupplung verursachen.
Siehe:
Liquid Cooling Schlauch Schnell trennt: So wählen Sie UQD-Kupplungen für AI-Server .
18. Schlauchlänge sollte absichtlich sein
Ein zu kurzer Schlauch kann bei der Montage unter Spannung gesetzt werden.
Ein Schlauch, der zu lang ist, kann unnötige Schleifen, Druckverlust und Wartungsschwierigkeiten verursachen.
Die bevorzugte Länge sollte genügend Berücksichtigung für die tatsächlichen Routing-Geometrie und Ausrüstung Service-Anforderungen bieten.
19. Umlauf um kalte Platten
Kaltplattenverbindungen sitzen oft in einem stark eingeschränkten Bereich.
Der Schlauch sollte sich der Verbindung nähern, ohne übermäßiges Verbiegen oder Verdrehen zu erzeugen.
Wenn mehrere Kühlplatten im selben Bereich verbunden sind, sollte das Routing auch den Schlauch-zu-Schlauch-Kontakt und den Zugang für zukünftige Wartungsarbeiten berücksichtigen.
20. Manifold-Server-Verbindungen
Manifold-Verbindungen können mehrere Schläuche in einem kleinen Bereich konzentrieren.
Dies schafft einen Bedarf an organisiertem Routing.
Der Entwurf sollte Folgendes berücksichtigen:
- Verbindungsabstand
- Schlauchdurchmesser
- Biegeradius
- UQD-Ausrichtung
- Zugang zu Diensten
- Potenzielle Schlauchbewegung
21. Schlauchführung sollte Luftstromkomponenten nicht stören
Selbst in einem flüssigkeitsgekühlten Server ist möglicherweise noch Luftbewegung für andere Komponenten erforderlich.
Die Schlauchführung sollte daher eine unnötige Behinderung von Ventilatoren, Lüftungsöffnungen und anderen Luftströmungspfaden vermeiden, wenn diese Teil der Serverarchitektur bleiben.
22. Halten Sie den Kühlpfad funktionsfähig
KI-GPU-Server erfordern Wartung und Komponentenaustausch.
Eine Schlauchroute sollte daher genügend Zugang bieten, um den Kühlanschluss zu trennen, zu inspizieren und neu zu installieren.
Eine kompakte Route, die nicht sicher bedient werden kann, ist nicht unbedingt ein effizientes Design.
23. Erwägen Sie die Instandhaltungsbewegung
Wenn ein GPU-Server geöffnet oder eine Komponente entfernt wird, können sich angeschlossene Schläuche vorübergehend bewegen.
Die Baugruppe sollte den erwarteten Servicevorgang tolerieren, ohne den Schlauch in eine scharfe Biegung oder übermäßige Spannung zu zwingen.
Wenn Bewegung signifikant ist, sollten die Schlauchlänge und -führung entsprechend gestaltet werden.
24. Sauberkeitsanforderungen
Flüssigkühlsysteme können je nach Anwendung und Kühlmittelkreislauf spezifische Reinheitsanforderungen haben.
Schlauchmaterial, Herstellungsprozess, Montage und Verpackung können alle relevant sein.
Für Anwendungen, bei denen die Kontaminationskontrolle wichtig ist, sollten Ingenieure geeignete Produkt- und Fertigungsinformationen vom Schlauchlieferanten erhalten.
25. Schlauchkonstruktion sollte der Anwendung entsprechen
Es gibt keine einzelne Schlauchkonstruktion, die für jedes GPU-Kühlsystem ideal ist.
Die Auswahl kann ein Gleichgewicht umfassen zwischen:
| Anforderungen | Technische Überlegungen |
|---|---|
| Durchfluss | Innendurchmesser und hydraulischer Widerstand |
| Druck | Schlauchkonstruktion und -verstärkung |
| Temperatur | Werkstoffbetriebsbereich |
| Kühlmittel | Chemische Kompatibilität |
| Routing | Flexibilität und Mindestbiegeradius |
| Anschlüsse | Anpassung und UQD-Kompatibilität |
| Instandhaltung | Gestaltung des Dienstzugangs und der Verbindung |
26. Wählen Sie keinen Schlauch allein aus dem Durchmesser
Die Anpassung der Schlauch-ID an die Anschlussgröße ist nur der Ausgangspunkt.
Der ausgewählte Schlauch muss auch die Durchflussanforderung, Druckanforderung, Kühlmittelverträglichkeit und Einbaugeometrie erfüllen.
Dies ist besonders wichtig, wenn ein GPU-Kühlsystem einen hohen Durchflussbedarf oder enge Routing-Beschränkungen aufweist.
27. Betrachten Sie die Complete Hose Assembly
Für viele KI-Serveranwendungen ist das praktische Produkt nicht einfach eine Schlauchlänge.
Es ist eine komplette Schlauchanordnung.
Die Baugruppe kann spezielle Endbeschläge, UQD-Kupplungen, Biegungen, Ausrichtung und definierte Längen umfassen.
Daher sollte die technische Überprüfung die gesamte Montage berücksichtigen, anstatt das Schlauchrohr unabhängig zu bewerten.
28. Druck und Durchfluss sollten nach der Montage überprüft werden
Wenn eine kundenspezifische Baugruppe hergestellt wird, sollte die endgültige Konfiguration anhand der geltenden technischen Anforderungen bewertet werden.
Je nach Anwendung kann dies Druckprüfung, Dichtheitsprüfung und Maßprüfung umfassen.
Die Prüfanforderungen sollten gemäß den Spezifikationen des Kühlsystems und den anwendbaren Qualitätsverfahren festgelegt werden.
Siehe:
Prüfung der Flüssigkühlschlauch-Baugruppe: Druck-, Leck- und Leistungskontrollen .
29. Eine praktische Auswahl-Checkliste für AI GPU Server
| Parameter | Fragen zu bestätigen |
|---|---|
| Kühlmittel | Welche Flüssigkeit wird der Schlauch tragen? |
| Durchflussrate | Welcher Kühlmittelfluss ist erforderlich? |
| Innendurchmesser | Kann der Schlauch den erforderlichen Fluss ohne übermäßigen Druckverlust bereitstellen? |
| Druck | Erfüllt die Schlauchanordnung die erforderlichen Druckbedingungen? |
| Temperatur | Deckt das Material den tatsächlichen Betriebsbereich ab? |
| Material | Ist der Schlauch mit den Kühlmittel- und Systemanforderungen kompatibel? |
| Biegeradius | Kann der Schlauch innerhalb des verfügbaren Raumes geführt werden? |
| Anschlüsse | Sind Armaturen und UQD-Kupplungen kompatibel? |
| Länge | Ist der Schlauch lang genug ohne übermäßiges Nachlassen? |
| Instandhaltung | Können Techniker auf die Verbindungen zugreifen und diese bedienen? |
30. Gemeinsame Schlauchauswahlfehler
Mehrere Fehler können durch die Bewertung des Kühlsystems vor dem Kauf des Schlauchs vermieden werden.
- Auswahl des Schlauchs nur basierend auf dem Anschlussdurchmesser
- Ignorieren des Druckverlustes
- Ignorieren der Kühlmittelverträglichkeit
- Verwendung eines ungeeigneten Biegeradius
- Wahl einer übermäßigen Schlauchlänge
- Ignorieren der Einbaukompatibilität
- Nichtberücksichtigung des Wartungszugangs
- Bewertung des Schlauchs, aber nicht der gesamten Baugruppe
Weitere Beispiele werden diskutiert in:
Häufige Fehler bei der Auswahl von Flüssigkeitskühlschläuchen für KI-Rechenzentren .
31. Wie CJAN Liquid Cooling Schläuche passen AI GPU-Anwendungen
CJAN entwickelt und liefert flexible Schlauchlösungen für Flüssigkeitskühlungsanwendungen, bei denen Materialverträglichkeit, Durchflussanforderungen, Druckleistung, Flexibilität der Führung und Verbindungskonfiguration gemeinsam berücksichtigt werden müssen.
Zu den relevanten CJAN-Flüssigkühlschlauchprodukten gehören:
Das geeignete Produkt und die entsprechende Konstruktion sollten anhand der tatsächlichen Kühlmittel-, Druck-, Temperatur-, Durchfluss-, Leit- und Anschlussanforderungen ermittelt werden.
Siehe Anwendungsübersicht:
CJAN Flüssigkeitskühllösungen .
32. KI-GPU-Kühlung erfordert einen System-Level-Ansatz
Der Kühlschlauch sollte zusammen mit Kühlplatte, Krümmer, CDU, Armaturen und Kühlmittel betrachtet werden.
Das Ändern einer Komponente kann sich auf die Anforderungen der anderen auswirken.
Beispielsweise kann eine Erhöhung des erforderlichen Kühlmittelflusses den Schlauchdurchmesser beeinflussen, ein größerer Durchmesser den Leitungsraum, ein anderes Kühlmittel die Materialauswahl, eine andere Verbindungsanordnung die Schlauchlänge und den Biegeradius.
Aus diesem Grund wird die Schlauchauswahl am besten als technische Übung und nicht als einfache Produktsuche gehandhabt.
33. Schlussfolgerung
Flüssige Kühlschläuche spielen eine wichtige Rolle im AI GPU Server Thermomanagement.
Der richtige Schlauch muss den erforderlichen Kühlmittelfluss während des Betriebs unter den angegebenen Druck- und Temperaturbedingungen führen und muss auch mit dem Kühlmittel kompatibel und für die physische Installationsumgebung geeignet sein.
Für AI-GPU-Server sollten Ingenieure Folgendes bewerten:
- Kühlmittelverträglichkeit
- Erforderlicher Durchsatz
- Innendurchmesser
- Druckabfall
- Druckklasse
- Betriebstemperatur
- Schlauchmaterial
- Verstärkung
- Mindestbogenhalbmesser
- Länge des Schlauchs
- Anpassung und UQD-Kompatibilität
- Zugang zur Instandhaltung
- Anforderungen an die Prüfung der Baugruppe
In der KI-Infrastruktur mit hoher Dichte ist ein zuverlässiger Kühlschlauch nicht einfach ein flexibles Rohr zwischen zwei Komponenten, sondern Teil der hydraulischen, mechanischen und Servicearchitektur des Kühlsystems.
Erfahren Sie mehr über CJAN Flüssigkeitskühlschlauchlösungen .
