GLOBALFlüssigkühlschlauchkonstruktion: Innenrohr, Verstärkung und Abdeckung erklärt
Ein flüssiger Kühlschlauch kann wie eine einzige flexible Komponente aussehen, aber seine Leistung hängt davon ab, wie seine Materialien und Strukturschichten zusammenarbeiten. Das Innenrohr kontaktiert das Kühlmittel, die Verstärkung trägt zur mechanischen Unterstützung bei und die äußere Abdeckung schützt den Schlauch vor seiner Umgebung. Bei KI-Rechenzentrumskühlsystemen hilft das Verständnis dieser Funktionen den Ingenieuren, Schläuche nach Betriebsbedingungen und nicht nur nach Aussehen oder Materialnamen festzulegen.
Mit zunehmender Serverleistungsdichte müssen flüssige Kühlsysteme Kühlmittel zuverlässig durch kompakte und immer komplexere Anlagen transportieren. Schläuche können Kühlverteilungseinheiten (CDUs), Krümmer, Verteilungssysteme auf Regalebene und Serverkühlplatten anschließen. Jeder Abschnitt kann unterschiedliche Anforderungen an Druck, Durchfluss, Temperatur, Flexibilität und Wartungszugang haben.
Die Wahl eines Schlauches ist mehr als die Wahl von EPDM, Silikon, PTFE oder PFA. Die gesamte Konstruktion ist von Bedeutung. Ein kompatibles Innenrohr kann eine unzureichende mechanische Leistung nicht kompensieren, und eine dauerhafte äußere Abdeckung kann kein ungeeignetes Fluidkontaktmaterial mit dem Kühlmittel kompatibel machen.
Bewerten Sie das Innenrohr, die Verstärkung, die äußere Abdeckung, die Armaturen und die Betriebsbedingungen als eine Schlauchbaugruppe. Die richtige Konstruktion hängt von den tatsächlichen Kühlmittel-, Druck-, Temperatur-, Routing- und Serviceanforderungen ab.
1. Was ist flüssige Kühlschlauchkonstruktion?
Der Aufbau eines flüssigen Kühlschlauches beschreibt die Anordnung von Materialien und Strukturschichten, die zur Herstellung eines fertigen Schlauches verwendet werden. Je nach Produktdesign kann ein Schlauch eine einschichtige Wand oder eine mehrschichtige Struktur aufweisen, die ein Fluidkontaktrohr, eine Verstärkung und eine äußere Schutzhülle enthält.

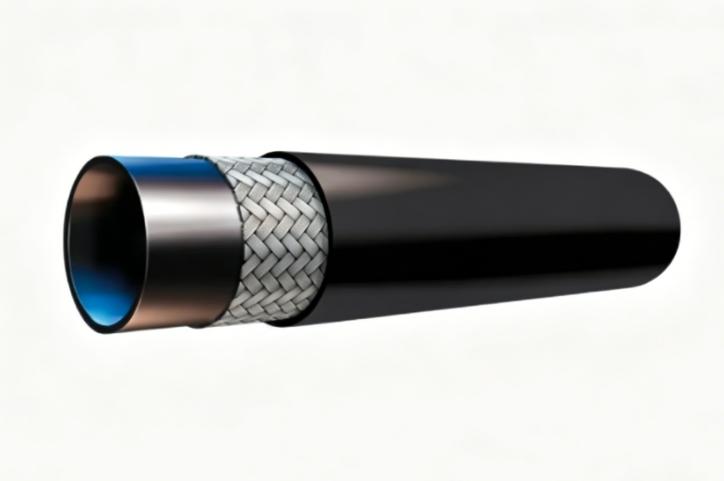

Dabei handelt es sich um eine konzeptionelle Darstellung eines verstärkten Schlauchs, nicht um einen Querschnitt eines jeden Produkts. Die tatsächlichen Konstruktionen variieren.
2. Die innere Röhre: Die Flüssigkeitskontaktschicht
Das Innenrohr bildet die Innenfläche des Schlauches und steht unmittelbar mit dem umlaufenden Fluid in Kontakt, wobei sein Material und seine Beschaffenheit die Kühlmittelverträglichkeit, Sauberkeit und Langzeitstabilität beeinflussen.
2.1 Kühlmittelverträglichkeit
Flüssigkeitskühlsysteme können Wasser, Wasser-Glykol-Gemische oder speziell formulierte Wärmeträgerflüssigkeiten verwenden, wobei Unterschiede in Konzentration, Additiven und Betriebstemperatur die Verträglichkeit beeinflussen können, selbst wenn zwei Flüssigkeiten ähnlich erscheinen.
Vor der Auswahl eines Innenrohrmaterials ist die Kühlmittelformulierung zu ermitteln und die Kompatibilitätsinformationen des Schlauchherstellers zu überprüfen; falls der Antrag dies erfordert, sind repräsentative Prüfungen unter relevanten Temperatur- und Expositionsbedingungen durchzuführen.
2.2 Gemeinsame Innenrohrmaterialoptionen
EPDM, Silikon, PTFE und PFA werden in verschiedenen Schlauchanwendungen eingesetzt, aber kein einzelnes Material eignet sich automatisch für jedes Flüssigkeitskühlsystem.
| Material | Potenzielle Auswahlüberlegungen | Was zu überprüfen ist |
|---|---|---|
| EPDM | Häufig für kompatible wasserbasierte Flüssigkeitsbehandlungsanwendungen in Betracht gezogen. | Kühlmittelformulierung, Temperatur, Permeation, Druckeinstufung und Spezifikationen des fertigen Schlauchs. |
| Silikon | Kann in Betracht gezogen werden, wenn Flexibilität eine wichtige Designanforderung ist. | Fluidverträglichkeit, Permeation, mechanische Anforderungen und Langzeitverhalten. |
| PTFE | Kann für Anwendungen ausgewählt werden, die spezifische Fluorpolymer-Fluidkontakteigenschaften erfordern. | Konstruktion, Flexibilität, Verbindungsdesign und Druck-Temperaturgrenzen. |
| PFA | Kann für Anwendungen geeignet sein, die besondere Fluorpolymereigenschaften erfordern. | Tatsächliche Kühlmittelverträglichkeit, Konstruktion und validierte Produktspezifikationen. |
Es handelt sich um allgemeine technische Erwägungen, nicht um eine universelle Rangfolge der Materialien, sondern um eine endgültige Auswahl, die sich auf die gesamte Schlauchkonstruktion und die Betriebsbedingungen stützen sollte.
2.3 Sauberkeit und Flüssigkeitsstabilität
Die Flüssigkeitskontaktfläche muss für die Reinheitsanforderungen des Systems geeignet sein; Materialauswahl, Herstellung, Verpackung, Lagerung und Installation können die Sauberkeit des fertigen Kreislaufs beeinflussen.
Wenn für ein Projekt spezifische Grenzwerte für die Kontamination gelten, legen Sie diese explizit fest und bestätigen Sie, wie die fertige Schlauchbaugruppe qualifiziert wird.
2.4 Innendurchmesser und Strömung
Der Innendurchmesser bestimmt die zur Verfügung stehende Strömungsfläche und ist ein wichtiger Beitrag zu hydraulischen Berechnungen. Ein untermaßiger Schlauch kann den Druckverlust bei gegebener Strömungsgeschwindigkeit erhöhen, aber die Vergrößerung des Durchmessers wirkt sich auch auf die Auswahl der Anschlüsse, den Bauraum und das gesamte Systemdesign aus.
Verwandte Lesung: Flüssigkeit Kühlschlauch Innendurchmesser vs. Durchflussrate: Was Ingenieure wissen müssen.
3. Die Verstärkungsschicht: Mechanische Unterstützung
Die Verstärkung wird in vielen flexiblen Schläuchen verwendet, um die Konstruktion mechanischen Belastungen und Innendruck standzuhalten. Je nach Konstruktion können Textilfasern, Draht oder andere Strukturelemente verwendet werden. Die Art, Anordnung und der Herstellungsprozess beeinflussen das Verhalten des fertigen Schlauchs.
3.1 Druckfähigkeit
Der Innendruck belastet eine flexible Schlauchwand, wobei eine geeignete Verstärkungsstruktur zur Steuerung der Dehnung und Aufrechterhaltung der vorgesehenen Geometrie beitragen kann, die Druckfähigkeit jedoch nicht allein aus dem Verstärkungsmaterial bestimmt werden kann.
Die Bewertung des fertigen Schlauchs hängt von der gesamten Konstruktion ab, einschließlich des Innenrohrs, der Abmessungen, der Bewehrung, der Herstellungsqualität, der Schlauchgröße und der Betriebstemperatur.
3.2 Dimensionsstabilität
Während des Betriebs können Schläuche Druckänderungen, Temperaturschwankungen, Verbiegungen und Vibrationen erfahren. Verstärkung kann einem Schlauch helfen, unter diesen Bedingungen eine kontrolliertere Form beizubehalten. Der Grad der Unterstützung hängt von der spezifischen Konstruktion ab, so dass Schläuche mit ähnlichen äußeren Abmessungen sich unterschiedlich verhalten können.
3.3 Flexibilität und Biegeradius
Die Bewehrung muss auf die vorgesehene Anlage abgestimmt sein. Eine Konstruktion, die auf anspruchsvolle Druckanforderungen ausgelegt ist, kann sich anders verhalten als eine, die für eine flexible Führung optimiert ist.
Die Schläuche sollten innerhalb des vom Hersteller angegebenen Mindestbiegeradius eingebaut und nicht verdreht oder in Position gebracht werden, um falsch ausgerichtete Bauteile auszugleichen.
3.4 Textil- und Drahtverstärkung
Textilverstärkung und eingebetteter Draht können unterschiedliche Kombinationen von mechanischer Unterstützung, Flexibilität und Widerstandsfähigkeit gegen Verformung bieten. Wendeldraht kann in bestimmten Designs verwendet werden, um Formhalt oder Widerstand gegen Einsturz zu unterstützen. Diese Eigenschaften sind konstruktionsabhängig; nicht jeder Schlauch erfordert den gleichen Verstärkungsansatz.
Verwandte Lesung: Wie die Schlauchverstärkung die Leistung des Flüssigkeitskühlsystems beeinflusst.
4. Die äußere Abdeckung: Schutz vor äußeren Bedingungen
Die äußere Abdeckung ist die äußere Schutzschicht bei Schlauchkonstruktionen, die eine solche aufweisen. Im Gegensatz zum Innenrohr berührt sie normalerweise nicht das Kühlmittel und dient dazu, den Schlauch vor den für die Anwendung festgelegten äußeren Bedingungen zu schützen.
4.1 Abrieb und Handhabung
Während der Installation und Wartung können Schläuche mit Halterungen, Paneelen und angrenzenden Bauteilen in Berührung kommen. Eine geeignete Abdeckung kann dem zu erwartenden äußeren Verschleiß standhalten.
4.2 Umweltexposition
Die erforderlichen Abdeckungseigenschaften hängen von der Umgebung ab. Zu den relevanten Faktoren können Temperatur, Feuchtigkeit, Reinigungspraktiken und die Exposition gegenüber Ölen oder anderen Chemikalien gehören.
4.3 Anforderungen an das Flammverhalten
Einige Rechenzentrumsprojekte legen Anforderungen an die Flammenleistung von Schlauchmaterialien oder -baugruppen fest. Wenn eine bestimmte Bewertung erforderlich ist, überprüfen Sie das genaue Produkt, die Konstruktion und die entsprechende Testdokumentation. Allgemeine Beschreibungen wie "feuerbeständig" sollten nicht den Nachweis ersetzen, dass das ausgewählte Produkt die Anforderungen des Projekts erfüllt.
4.4 Glatte und gewellte Abdeckungen
Je nach Konstruktion kann ein Schlauch eine glatte, gewellte oder anders strukturierte Außenseite haben. Die Abdeckungsgeometrie kann das Handhabungs- und Montageverhalten beeinflussen. Die richtige Wahl sollte neben dem Biegeradius, dem verfügbaren Abstand, dem Inspektionsbedarf und der Anleitung des Herstellers beurteilt werden.
5. Wie die drei Schichten zusammenarbeiten
Innenrohr, Verstärkung und äußere Abdeckung erfüllen unterschiedliche Funktionen, aber der fertige Schlauch hängt von ihrer Wechselwirkung ab.
| Komponente | Primärfunktion | Technische Fragen |
|---|---|---|
| Innenrohr | Fluidkontakt und Containment | Sind die Anforderungen an Temperatur und Sauberkeit definiert? |
| Verstärkung | Mechanische Unterstützung und Beitrag zur Druckfähigkeit | Erfüllt der fertige Schlauch die Anforderungen an Druck, Stabilität und Flexibilität? |
| äußere Abdeckung | Außenschutz | Wird es der erwarteten Abrieb-, Handhabungs- und Umweltbelastung standhalten? |
| Vollständige Montage | Flüssigkeitsübertragung unter spezifizierten Bedingungen | Werden Durchfluss-, Druck-, Temperatur-, Leit- und Anschlussanforderungen gemeinsam erfüllt? |
Ein kompatibles Innenrohr garantiert nicht den erforderlichen Arbeitsdruck, eine starke Verstärkung korrigiert nicht ein ungeeignetes Fluidkontaktmaterial und eine dauerhafte Abdeckung beseitigt nicht die Notwendigkeit einer korrekten Führung und Unterstützung.
6. Warum Schlauchkonstruktion in KI-Rechenzentren wichtig ist
Die Infrastruktur für die flüssige Kühlung kann CDU-zu-Verteilerleitungen, Krümmer-zu-Rack-Verbindungen und Schläuche für Komponenten auf Serverebene umfassen.
6.1 Dauerbetrieb
Kühlkreisläufe können über einen längeren Zeitraum betrieben werden. Ingenieure sollten Schläuche nicht nur während der Erstinbetriebnahme unter den im Zeitverlauf zu erwartenden Betriebsbedingungen bewerten.
6.2 Eingeschränkter Bauraum
Dichte Server- und Rack-Layouts können den Routing-Raum einschränken. Der ausgewählte Schlauch muss passen, ohne seinen minimalen Biegeradius zu verletzen, unnötige Lasten auf die Verbindungen zu legen oder den Wartungszugang zu blockieren.
6.3 Hydraulische Leistung
Schlauchkonstruktion ist nur ein Faktor für die hydraulische Leistung: Innendurchmesser, Schlauchlänge, Kühlmitteleigenschaften, Durchflussmenge, Biegungen, Armaturen und Kupplungen tragen zum Druckverlust des gesamten Strömungsweges bei.
Verwandte Lesung: Wie sich die Schlauchlänge auf den Druckabfall in flüssigen Kühlsystemen auswirkt.
6.4 Ausstattungen und UQD-Anschlüsse
Schlauchenden müssen mit den spezifizierten Armaturen und UQD-Anschlüssen kompatibel sein. Verbindungsabmessungen, Dichtungsverfahren, Montageverfahren und mechanische Belastungen sollten neben der Schlauchkonstruktion bewertet werden. Der Schlauch sollte nicht durch übermäßiges Verbiegen oder Verdrehen zur Ausrichtung mit einer Armatur gezwungen werden.
7. Häufige Fehler bei der Bewertung der Schlauchkonstruktion
- Wählen Sie den Polymernamen allein. EPDM, Silikon, PTFE oder PFA definieren die Fähigkeiten des fertigen Schlauchs nicht vollständig.
- Angenommen, mehr Verstärkung ist immer besser. Die Verstärkung muss gegen Flexibilität, Abmessungen und Routinganforderungen abgewogen werden.
- Ignorieren der äußeren Abdeckung. Abrieb, Reinigungspraktiken und Umweltbelastung können von Bedeutung sein, selbst wenn das Innenrohr kühlmittelverträglich ist.
- Berstdruck als Betriebsziel verwenden. Der Arbeitsdruck muss sich nach der Herstellerbewertung und den geltenden Sicherheitsanforderungen richten.
- Temperatureffekte überblicken. Druckwerte und Materialverhalten können sich mit der Betriebstemperatur ändern.
- Bewertung des Schlauchs getrennt von seinen Armaturen. Die komplette Montage muss die Anforderungen von Schlauch, Anschlüssen und Dichtungskomponenten zusammen erfüllen.
- Ignorieren von Routing und Servicezugriff. Ein geeigneter Schlauch kann immer noch falsch installiert werden, wenn er geknickt, verdreht, gedehnt oder schwer zu inspizieren ist.
8. So spezifizieren Sie die richtige Flüssigkühlschlauchkonstruktion
Eine nützliche Spezifikation gibt dem Lieferanten genügend Informationen, um die gesamte Schlauchbaugruppe zu beurteilen, anstatt Annahmen auf der Grundlage der Materialbezeichnung oder des Nenndurchmessers zu treffen.
Checkliste der technischen Spezifikationen
- Definieren Sie die Anwendung. Identifizieren Sie, ob der Schlauch eine CDU-, Krümmer-, Rack- oder Server-Kühlkomponente verbindet.
- Geben Sie die Kühlmitteldetails an. Geben Sie die Art der Flüssigkeit, die Konzentration, die Zusatzstoffe und die Kompatibilitätsanforderungen an.
- Dokumentieren Sie den Arbeitsumschlag. Geben Sie den normalen und maximalen Betriebsdruck, die Dauer- und Spitzentemperatur sowie die relevanten Druckzyklusbedingungen an.
- Hydraulikanforderungen festlegen. Erforderliche Durchflussmenge, Zwänge des Innendurchmessers, Schlauchlänge und zulässiger Druckverlust, soweit bekannt.
- Beschreibung der Einbaubedingungen. Anzugeben sind der verfügbare Fahrraum, der Mindestbiegeradius, die Bewegungs-, Vibrations-, Abrieb- und Stützanforderungen.
- Definieren Sie die Verbindungen. Anzugeben sind die Abmessungen der Armaturen, die Art der Verbindung, die Dichtungsanforderungen und etwaige UQD-Schnittstellenanforderungen.
- Prüfung der Liste erforderlich. Erforderliche Materialunterlagen, Druckprüfungen, Dichtheitsprüfungen, Nachweise der Flammenleistung oder andere projektspezifische Validierungen sind zu identifizieren.
- Genehmigung der vollständigen Montage. Überprüfen Sie die vorgeschlagenen Schläuche, Armaturen, Dichtungen und Montagemethode zusammen vor dem Einsatz.
9. Flüssigkeitskühlschlauchlösungen von CJAN
CJAN Fluid Technology bietet Schlauchlösungen für industrielle Fluidhandling- und Flüssigkeitskühlanwendungen. Bei KI-Rechenzentrumsprojekten sollte die Auswahl auf Kühlmittelverträglichkeit, Betriebsdruck, Temperatur, Abmessungen, Routingbedingungen und Anschlussdesign basieren.
Besuch der CJAN Liquid Cooling Anwendungsseite für relevante Anwendungsinformationen und Überprüfung der entsprechenden Produktdokumentation, bevor ein Schlauch für ein bestimmtes System angegeben wird.
Schlussfolgerung
Die Konstruktion eines flüssigen Kühlschlauches ist ein koordiniertes Design aus Fluidkontaktmaterial, mechanischer Verstärkung und äußerem Schutz, wobei das Innenrohr dem Kühlmittel, die Verstärkung den mechanischen Anforderungen und die äußere Abdeckung der Einbauumgebung entsprechen muss.
Für die Flüssigkeitskühlung von KI-Rechenzentren sollten diese Schichten neben Innendurchmesser, Schlauchlänge, Biegeradius, Armaturen, UQD-Anschlüssen und Betriebsbedingungen des Systems bewertet werden. Eine zuverlässige Spezifikation beginnt mit der eigentlichen Anwendung und endet mit der Überprüfung der gesamten Schlauchbaugruppe.
Durch die Bewertung jeder Schicht für ihre vorgesehene Funktion können Ingenieure fundiertere Entscheidungen zur Schlauchauswahl treffen und das Risiko verringern, eine Konstruktion anzugeben, die nicht den Anforderungen des Kühlsystems entspricht.
