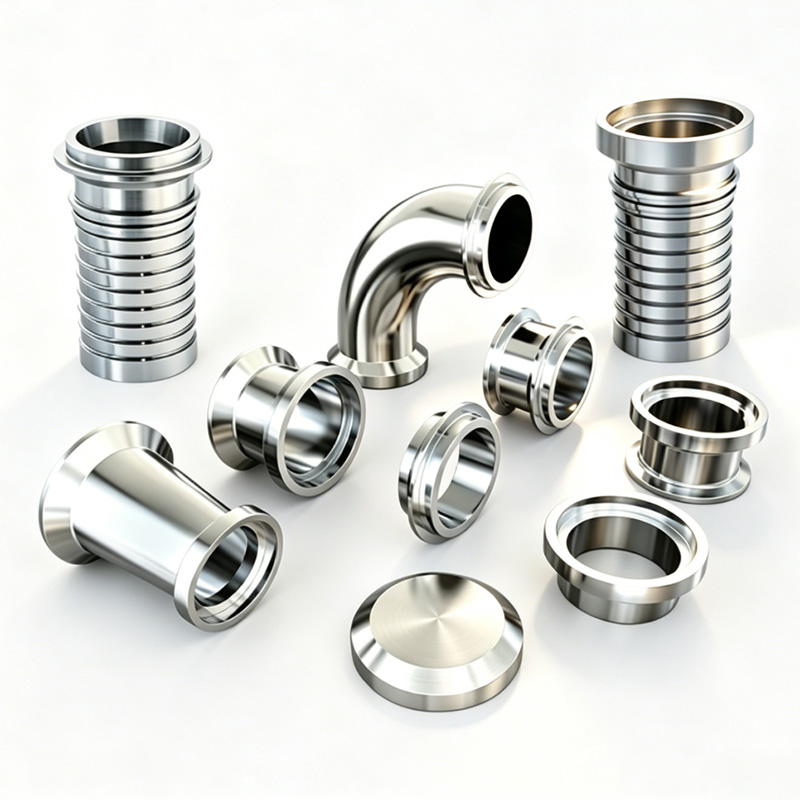

I-LINE-Ausrüstungen

Die I-LINE Serie besteht aus Sanitär-Hochdruck-Schnellanschlussarmaturen im Clamp-Stil. Im Gegensatz zu herkömmlichen Tri-Clamp-Verbindungen verfügt das System über ineinandergreifende männliche und weibliche I-Profilnuten, die die Dichtungen sicher an Ort und Stelle halten. Diese Konstruktion bietet überlegene Widerstandsfähigkeit gegen hohen Druck, erhöhte Temperatur, mechanische Vibrationen und Vakuum für anspruchsvolle Betriebsbedingungen. Das totbeinfreie hygienische Design erfüllt strenge Sanitärstandards, während die Klemmverbindung eine schnelle Montage, Demontage und mühelose Reinigung ermöglicht.
I-LINE dient als optimale Rohrleitungslösung in der Lebensmittel-, Pharma- und Feinchemieindustrie für Rohrleitungsdienste mit hohem Arbeitsdruck, intensiven Vibrationen, strengen Sauberkeitsanforderungen und häufiger Demontage für die Wartung.

Typische Anwendungen:
Pumpendüsen & Filter Ein-/Auslassöffnungen
Fermentationsbehälter, Aufbereitungsbehälter & Zwischenlagerbehälter
Wärmeaustauscher und Membrantrennvorrichtungen
Hartes Rohr zu flexiblen Schlauchübergängen
CIP-Leitungskreise mit wiederkehrender Demontage
Anschlussstutzen für Hochdruck-, Hochtemperatur- und Hochschwingungs-Prozessanlagen

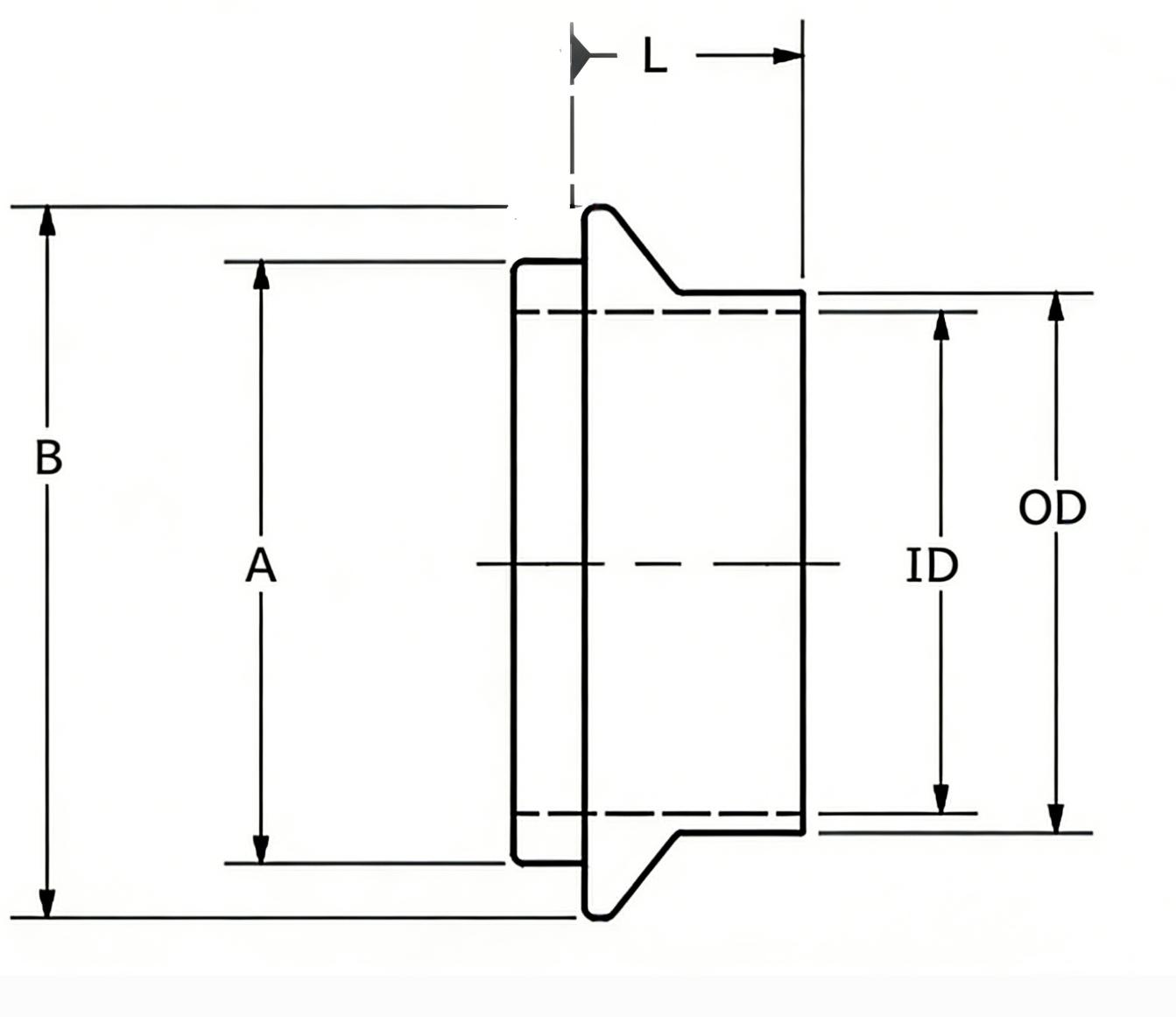

14WI: Männliche I-Linie Schweißeisen


Zoll ID(mm) OD(mm) A(mm) B(mm) L(mm) kurz/lang
1" 22.1 25.65 31.51 50.74 15.2/39.7
1.5" 34.8 38.35 44.21 50.74 18.9/46.8
2" 47.5 51.05 56.91 67.12 19.8/52.4
2.5" 60.2 63.75 69.61 84.06 21.6/55.6
3" 72.9 76.45 83.83 98.36 23/60.3
4" 97.38 101.85 109.16 123.76 26.2/68.3
6" 146.86 152.65 173.49 190.44 23.9/68.3
8" 197.66 203.45 224.29 241.05 23.9/-
PS: Benutzerdefinierte Länge (L) auf Anfrage verfügbar

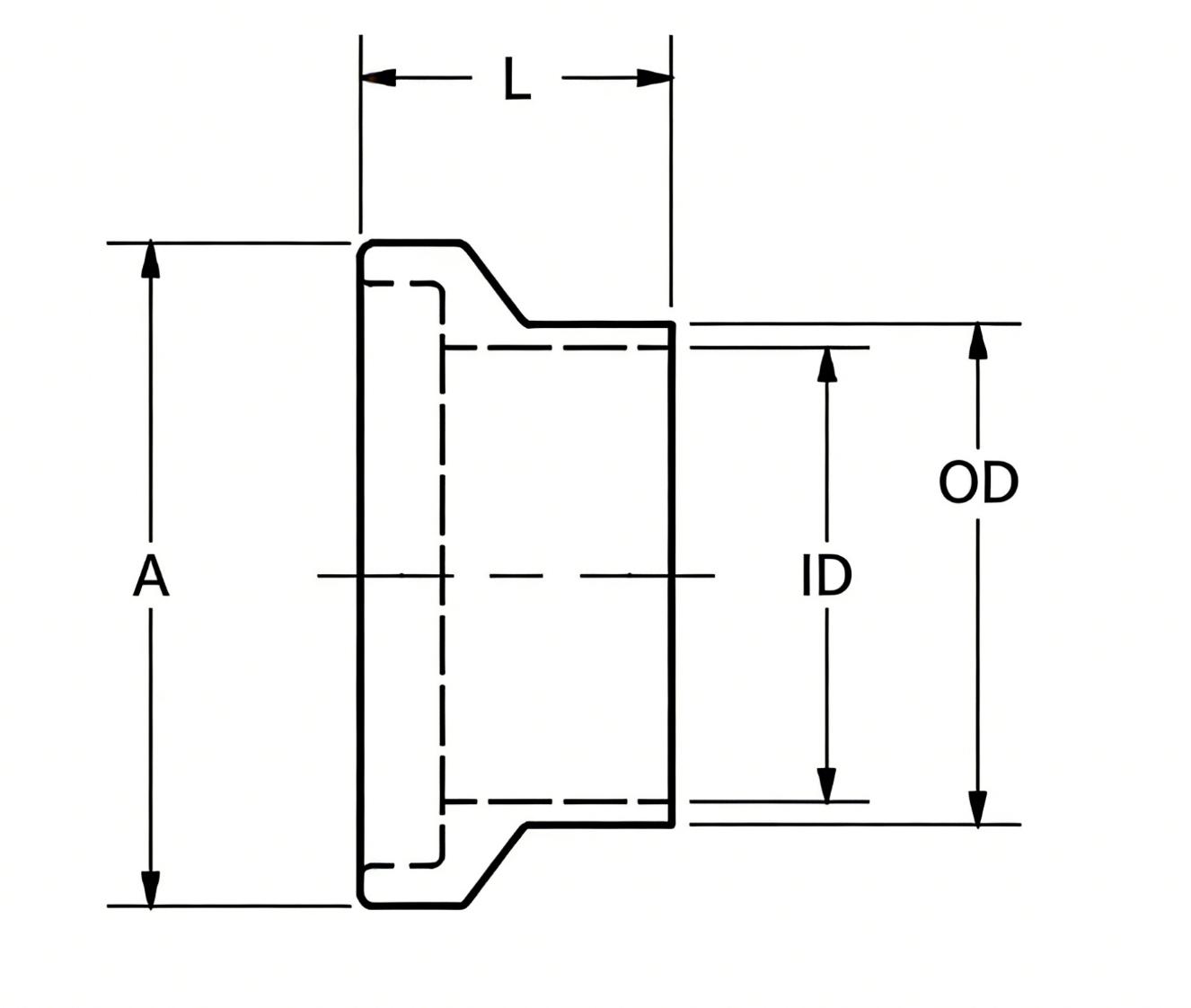

15WI: Weibliche I-Line Weld Ferrule


Zoll ID(mm) OD(mm) A(mm) L(mm) kurz/lang
1" 22.1 25.65 50.74 20.0/44.4
1.5" 34.8 38.35 50.74 24.1/51.6
2" 47.5 51.05 67.12 26.3/58.7
2.5" 60.2 63.75 84.06 29.5/63.5
3" 72.9 76.45 98.36 31.1/68.3
4" 97.38 101.85 123.76 34.2/76.2
6" 146.86 152.65 190.44 28.7/76.2
8" 197.66 203.45 241.05 28.7/-

PS: Benutzerdefinierte Länge (L) auf Anfrage verfügbar
