GLOBALSo inspizieren Sie flüssige Kühlschläuche in KI-Rechenzentren
Flüssigkeitskühlschläuche sind relativ einfache Bauteile, aber ihr Zustand kann sich direkt auf die Zuverlässigkeit eines Kühlkreislaufs auswirken.
In einem KI-Rechenzentrum können Schläuche Kühlplatten, Krümmer, CDUs und andere Teile des Kühlmittelverteilungssystems verbinden, die während langer Zeiträume in Betrieb bleiben können, während sie Druck, Temperaturänderungen, Biegung und kontinuierlichem Kühlmittelkreislauf ausgesetzt sind.
Ein praktisches Inspektionsprogramm hilft Wartungsteams, sichtbare Schäden, Leckagen, Verbindungsprobleme und Installationsänderungen zu erkennen, bevor sie zu schwerwiegenderen Problemen führen.
1. Warum Flüssigkühlschläuche untersuchen?
Ein Schlauch, der heute normal arbeitet, kann während des Betriebs allmählich Änderungen entwickeln.
Mögliche Probleme können sich ergeben aus:
- Wiederholtes Biegen
- Mechanischer Abrieb
- Exposition gegenüber übermäßiger Temperatur
- Druckzyklus
- Falsches Routing
- Verbindungsbewegung
- Probleme mit der Kühlmittelverträglichkeit
- Installationsschäden
Eine regelmäßige Inspektion bietet die Möglichkeit, diese Bedingungen zu identifizieren, bevor sie zu einem funktionalen Problem werden.

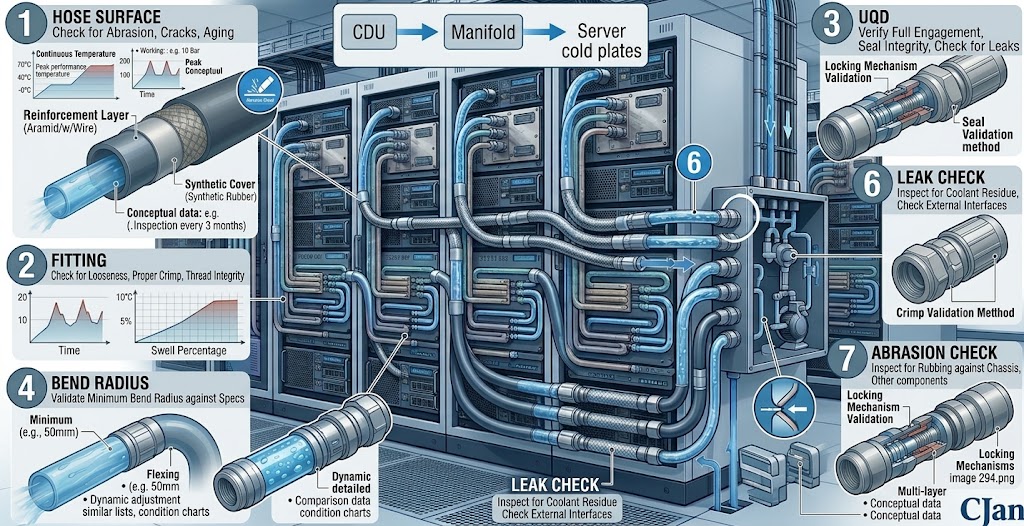

2. Was sollte kontrolliert werden?
Eine vollständige Überprüfung des Flüssigkeitskühlschlauchs sollte mehr als die sichtbare Schlauchoberfläche abdecken.
Eine praktische Inspektion kann Folgendes umfassen:
- Schlauchaußenfläche
- Schlauchführung
- Biegeradius
- Armaturen
- UQD-Verbindungen
- Abdichtungsbereiche
- Anzeichen einer Leckage
- Unterstützung und Retention
- Verbindungsorientierung
- Allgemeine Einbaubedingungen

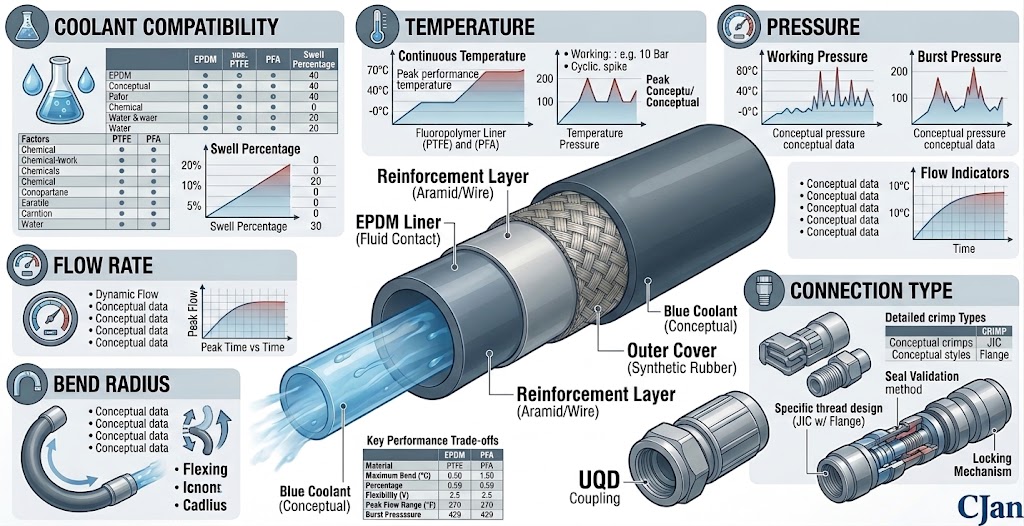

3. Beginnen Sie mit einer visuellen Inspektion
Die visuelle Inspektion ist in der Regel der erste Schritt, da der Kühlkreislauf nicht demontiert werden muss.
Achten Sie auf offensichtliche Veränderungen im Schlauch oder in den umgebenden Komponenten.
Beispiele hierfür sind:
- Oberflächenschnitte
- Kratzer
- Abrieb
- Risse
- Wulst
- Abflachung
- Ungewöhnliche Verfärbungen
- Anzeichen von Kühlmittelrückständen
Die Inspektion sollte unter angemessener Beleuchtung durchgeführt werden, damit kleine Oberflächenveränderungen nicht leicht übersehen werden.
4. Prüfen Sie den Schlauch in der Nähe der Armaturen
Der Übergang vom Schlauch zum Anpassen verdient besondere Aufmerksamkeit.
Dieser Bereich kann mechanische Belastungen erfahren, da der flexible Schlauch mit einem relativ starren Bauteil verbunden ist.
Inspizieren Sie den Übergangsbereich für:
- Risse
- Abnorme Verformung
- Oberflächenschäden
- Bewegung
- Nachweis einer Leckage
5. Suchen Sie nach Hinweisen auf Kühlmittelleckage
Leckagen sind eine der wichtigsten Bedingungen, die bei der routinemäßigen Inspektion identifiziert werden müssen.
Je nach Kühlmittel und Systemkonfiguration können folgende Nachweise erbracht werden:
- Sichtbare Flüssigkeit
- Feuchtigkeit um eine Verbindung
- Rückstände oder Einlagen
- Färbung
- Unerwarteter Kühlmittelverlust
Nicht jedes Leck wird sofort sichtbar sein, daher sollte die Inspektion auch Hinweise auf Kühlmittelverlust auf Systemebene berücksichtigen.
Für weitere Informationen siehe Wie man flüssige Kühlschlauchleckage in AI Data Center Systemen verhindert.
6. Inspektion der Armaturen
Armaturen sollten zusammen mit dem Schlauch überprüft werden.
Überprüfen Sie auf:
- Mechanische Schäden
- Gegebenenfalls Korrosion
- Unerwartete Bewegung
- Fehlanpassung
- Nachweis einer Leckage
- Falsche Verbindung
Ein Schlauch kann intakt bleiben, während eine Armatur oder Verbindung ein Problem entwickelt.
7. UQD-Verbindungen prüfen
Wenn UQD-Verbindungen verwendet werden, sollte deren Zustand in das Inspektionsprogramm aufgenommen werden.
Prüfen Sie, ob
- Die Kupplung ist korrekt eingekuppelt
- Der Verriegelungsmechanismus befindet sich in der erwarteten Position
- Die Verbindung zeigt keine sichtbaren Schäden
- Es gibt keine Hinweise auf Kühlmittelaustritte
- Die Verbindung ist keiner ungewöhnlichen mechanischen Belastung ausgesetzt
UQD-Bauteile sind gemäß den einschlägigen Herstelleranweisungen zu inspizieren.
Weitere Informationen zur UQD-Auswahl finden Sie unter UQD vs. Traditionelle Quick Disconnects für AI Data Center Cooling.
8. Schlauchführung überprüfen
Das Routing hat einen wesentlichen Einfluss auf den mechanischen Zustand eines flexiblen Schlauchs.
Ein Schlauch sollte nicht in eine Routing-Konfiguration gezwungen werden, die übermäßiges Biegen oder Verdrehen erzeugt.
Während der Inspektion prüfen, ob der Schlauch:
- wurde scharf gebogen
- entlang seiner Achse verdreht ist
- wird gegen ein anderes Bauteil zusammengedrückt
- Berührt scharfe Kanten
- Ist unnötiger mechanischer Belastung ausgesetzt
Routing-Bedingungen können sich nach Wartung oder Bewegung der Ausrüstung ändern, daher sollten sie nicht als dauerhaft behandelt werden, nur weil die ursprüngliche Installation korrekt war.
Siehe Liquid Cooling Schlauch Routing: Wie man Knicke und übermäßige Biegung vermeidet.
9. Überprüfen Sie den Biegeradius
Jeder flexible Schlauch hat eine praktische Biegegrenze.
Wenn ein Schlauch wiederholt unter seinen angegebenen Mindestbiegeradius gebogen wird, kann die mechanische Belastung zunehmen und die Lebensdauer beeinflussen.
Die Inspektion sollte daher nach Orten suchen, an denen die installierte Biegung enger geworden ist als die ursprüngliche Konstruktionsbedingung.
Für mehr Details, siehe Liquid Cooling Hose Bend Radius: Warum Flexibilität in AI Server Racks wichtig ist.
10. Suche nach Kinks und Flattening
Knicken oder Abflachen kann den effektiven Durchflussbereich in einem flexiblen Schlauch verändern.
Dies kann den hydraulischen Widerstand erhöhen und auch einen unerwünschten mechanischen Zustand erzeugen.
Kontrollbereiche in der Nähe von:
- Stapelverbindungen
- Manifolds
- Kalte Platten
- CDUs
- Kabinendurchführungen
11. Abriebkontrolle
Wiederholter Kontakt mit Halterungen, Schrankkanten oder nahe gelegenen Komponenten kann die äußere Oberfläche eines Schlauchs allmählich beschädigen.
Selbst wenn das Innenrohr intakt bleibt, kann ein fortgesetzter Abrieb die Schutzfunktion der Schlauchkonstruktion beeinträchtigen.
Inspizieren Sie die Kontaktstellen für
- Oberflächenabnutzung
- Freiliegende Verstärkung
- Tiefe Kratzer
- Wiederholte Reibmarkierungen
Wenn Abrieb festgestellt wird, sollte auch die zugrunde liegende Routing- oder Unterstützungsbedingung untersucht werden.
12. Überprüfen Sie auf abnormale Deformation
Eine Änderung der Schlauchgeometrie kann einen frühen Hinweis darauf liefern, dass die Baugruppe einer unerwarteten Belastung ausgesetzt ist.
Beispiele hierfür sind:
- Lokale Ausbuchtung
- Abflachung
- Dauerhaftes Biegen
- Verdrehen
- Ungewöhnliche Bewegung
Jede signifikante Änderung sollte anhand der ursprünglichen Konstruktions- und Installationsanforderungen bewertet werden.
13. Überprüfen Sie die Hose Cover
Bei mehrlagigen Schläuchen schützt die äußere Abdeckung die innere Konstruktion.
Die Inspektion sollte auf Folgendes achten:
- Risse
- Teilstücke
- Abrieb
- Schwellung
- Verfärbung
- Oberflächenschädigung
Eine beschädigte Abdeckung bedeutet nicht automatisch, dass der Schlauch intern ausgefallen ist, sondern sollte eine weitere Auswertung auslösen.
14. Was ist mit Verstärkung?
Viele flüssige Kühlschläuche verwenden Verstärkung, um mechanische Festigkeit und Druckfähigkeit bereitzustellen.
Die Verstärkung ist bei der normalen Inspektion oft nicht direkt sichtbar.
Veränderungen der Schlauchoberfläche können jedoch manchmal auf ein Problem hinweisen, das die interne Konstruktion beeinflusst.
Zum Beispiel sollten lokalisierte Ausbuchtungen oder ungewöhnliche Verformungen nicht ignoriert werden.
Siehe Wie die Schlauchverstärkung die Leistung des Flüssigkeitskühlsystems beeinflusst.
15. Verbindungsausrichtung prüfen
Schlauchverbindungen sollten nicht durch übermäßiges Verbiegen des Schlauchs in Ausrichtung gezwungen werden.
Während der Inspektion ist zu prüfen, ob der Schlauch an einer Armatur oder Kupplung seitlich zu ziehen scheint.
Die tatsächliche akzeptable Konfiguration hängt vom Schlauch- und Anschlussdesign ab, jedoch sollten unnötige Seitenbelastungen im Allgemeinen vermieden werden.
16. Inspektion nach Instandhaltung
Wartungsaktivitäten können die Schlauchführung oder die Anschlussbedingungen unbeabsichtigt verändern.
Nach der Wartung wird geprüft:
- Anschlussteile
- UQD-Verbindungen
- Schlauchführung
- Biegeradius
- Stützpunkte
- Nachweis einer Leckage
Dies ist besonders wichtig, wenn Bauteile in der Nähe des Kühlkreislaufs entfernt oder neu positioniert wurden.
17. Inspektion nach der Bewegung der Ausrüstung
AI Server Racks und andere Geräte können während der Installation, Upgrades oder Wartung bewegt werden.
Selbst wenn der Schlauch selbst nicht absichtlich geändert wurde, kann sich die Bewegung der Ausrüstung ändern:
- Anforderungen an die Länge des Schlauchs
- Biegeradius
- Verbindungsorientierung
- Mechanische Belastung
- Kontakt mit nahe gelegenen Komponenten
Eine visuelle Inspektion nach der Bewegung der Ausrüstung kann helfen, diese Veränderungen zu identifizieren.
18. Inspizieren Sie die Umgebung um den Schlauch
Der Schlauchzustand kann nicht immer unabhängig von seiner Umgebung bewertet werden.
Überprüfen Sie in der Nähe befindliche Komponenten auf Bedingungen, die den Schlauch beeinflussen könnten, einschließlich:
- Scharfe Metallkanten
- bewegliche Bauteile
- Hochtemperaturoberflächen
- Übermäßige Vibration
- Potenzielle Abriebstellen
Das Entfernen der Quelle der mechanischen Belastung kann effektiver sein, als einfach einen beschädigten Schlauch zu ersetzen.
19. Betriebstemperaturbedingungen überprüfen
Die Temperatur beeinflusst das Verhalten und die Lebensdauer von Schlauchmaterialien.
Bei der Prüfung sollte berücksichtigt werden, ob der Schlauch Temperaturen außerhalb seines vorgesehenen Betriebsbereichs ausgesetzt war.
Zu den relevanten Faktoren gehören:
- Kühlmitteltemperatur
- Umgebungstemperatur
- Nahe gelegene Wärmequellen
- Temperaturzyklus
Materialauswahl und Betriebstemperatur sollten zusammen betrachtet werden.
20. Überprüfen Sie nach Problemen mit der Kühlmittelkompatibilität
Ein Schlauch kann physisch normal erscheinen, während sein Material von einem inkompatiblen Kühlmittel beeinflusst wird.
Potenzielle Anzeichen können Veränderungen im Aussehen, Schwellungen, Erweichungen, Verhärtung oder andere Materialveränderungen sein.
Wenn solche Veränderungen beobachtet werden, sollten das Kühlmittel und alle benetzten Materialien zusammen überprüft werden.
21. Inspektionshäufigkeit hängt von der Anwendung ab
Es gibt kein einzelnes Inspektionsintervall, das für jedes KI-Rechenzentrum geeignet ist.
Der Inspektionsplan kann abhängig sein von:
- Betriebsbedingungen
- Schlauchkonstruktion
- Kühlmitteltyp
- Druck und Temperatur
- Installationsumgebung
- Kritikalität der Ausrüstung
- Instandhaltungsverfahren
Die Anlagen sollten auf der Grundlage ihrer eigenen Betriebs- und Wartungsanforderungen Inspektionsintervalle festlegen.
22. Was sollte während der Inspektion aufgezeichnet werden?
Inspektionsaufzeichnungen können helfen, Veränderungen im Laufe der Zeit zu erkennen.
Eine nützliche Aufzeichnung kann Folgendes umfassen:
- Identifizierung des Schlauchs
- Standort
- Datum der Inspektion
- Schweinehaltung
- Einbauzustand
- UQD-Bedingung
- Transportbedingungen
- Leckagestatus
- Korrekturmaßnahmen
23. Fotos können Inspektionsaufzeichnungen verbessern
Fotografien können eine einfache Referenz für den Vergleich des Zustands eines Schlauchs im Laufe der Zeit bieten.
Bei kritischen Baugruppen können Instandhaltungsteams Bilder von
- Schlauchführung
- Steckverbindungen
- UQD-Schnittstellen
- Bekannte Kontaktstellen
Konsistente fotografische Aufzeichnungen können Änderungen bei späteren Inspektionen leichter erkennen lassen.
24. Welche Bedingungen sollten weitere Untersuchungen auslösen?
Nicht jede visuelle Veränderung bedeutet, dass ein Schlauch ausgefallen ist, aber bestimmte Bedingungen sollten nicht ignoriert werden.
Eine weitere Bewertung kann angebracht sein, wenn die Inspektoren Folgendes feststellen:
- Aktive Leckage
- Risse
- Starker Abrieb
- Freiliegende Verstärkung
- Abnorme Wölbung
- Starke Abflachung
- Beschädigte UQD-Komponenten
- Unerwartete Schlauchbewegung
25. Prüfung ersetzt nicht die Prüfung
Visuelle Inspektion und Leistungsprüfung dienen unterschiedlichen Zwecken.
Eine Inspektion kann sichtbare oder installationsbedingte Probleme identifizieren, während Druck-, Leck- und Leistungstests zusätzliche Informationen über die Integrität der Montage liefern können.
Bei einer neu hergestellten oder reparierten Baugruppe sollte zusätzlich zur Sichtprüfung das entsprechende Prüfverfahren eingehalten werden.
Siehe Prüfung der Flüssigkühlschlauch-Baugruppe: Druck-, Leck- und Leistungskontrollen.
26. Inspektion ermittelt nicht automatisch den Ersatz
Eine sichtbare Veränderung bedeutet nicht immer, dass der Schlauch sofort ausgetauscht werden muss.
In der Entscheidung sollte Folgendes berücksichtigt werden:
- Schweregrad der Bedingung
- Schlauchkonstruktion
- Betriebsbedingungen
- Herstelleranforderungen
- Anwendungskritischität
- Untersuchungsverlauf
Bedingungen, die auf einen Verlust der strukturellen Integrität oder der Dichtigkeit hinweisen, sollten jedoch gemäß dem geltenden Instandhaltungsverfahren behandelt werden.
27. Einbau der Inspektion in die vorbeugende Wartung
Die Inspektion von Flüssigkeitskühlschläuchen ist am nützlichsten, wenn sie Teil eines umfassenderen präventiven Wartungsprogramms wird.
Ein praktisches Programm kann kombinieren:
- Routinemäßige Sichtprüfung
- Anschlussprüfungen
- Leckageüberwachung
- Systemdrucküberwachung
- Durchflussüberwachung
- Instandhaltungsaufzeichnungen
- Definierte Ersatzkriterien

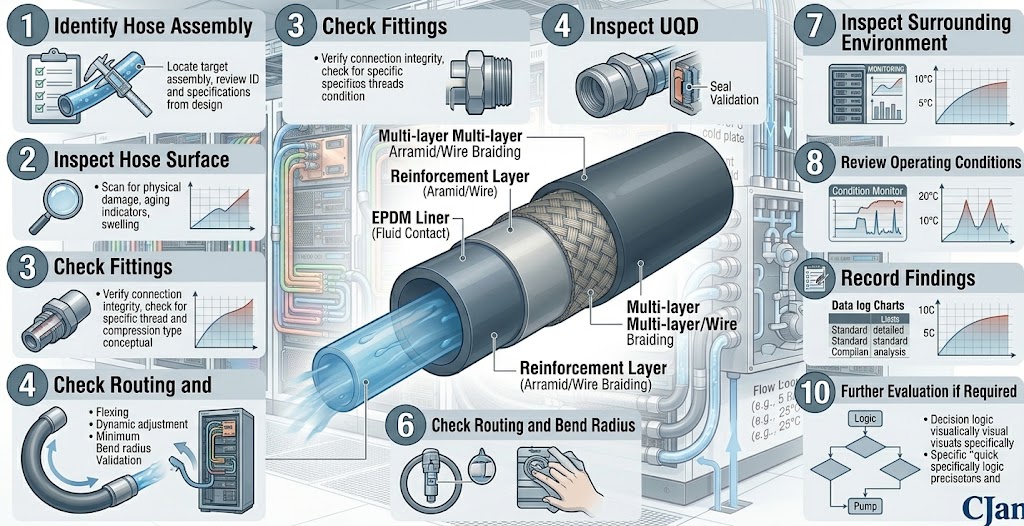

28. Eine einfache Inspektionssequenz
29. Checkliste für die Inspektion von Flüssigkeitskühlschläuchen
| Kontrollposition | Was zu überprüfen ist |
|---|---|
| Schlauchoberfläche | Schnitte, Risse, Abrieb, Verfärbung und Verformung |
| Schlauchführung | Knicke, Verdrehungen, Stauchungen und übermäßiges Verbiegen |
| Biegeradius | Einhaltung der Schlauchspezifikation |
| Armaturen | Schäden, Bewegung, Ausrichtung und Leckage |
| UQD | Eingriff, Verriegelung und sichtbare Beschädigung |
| Leckagen | Flüssigkeits-, Rückstands-, Anfärbe- oder Kühlmittelverlust |
| Umwelt | Abrieb, scharfe Kanten, Hitze und Vibrationen |
| Aufzeichnungen | Datum, Ort, Zustand und Abhilfemaßnahmen |
30. Wann sollte eine Inspektion zu einer Ersatzentscheidung werden?
Inspektionsergebnisse können die für eine Ersatzentscheidung erforderlichen Beweise liefern, aber Ersatzkriterien sollten festgelegt werden, bevor ein Fehler auftritt.
Einrichtungen können Ersatzkriterien auf der Grundlage folgender Kriterien festlegen:
- Sichtbare Schäden
- Leckagen
- Materialverlust
- Wiederholte Verbindungsprobleme
- Servicehistorie
- Empfehlungen des Herstellers
- Anwendungsanforderungen
Die nächste Stufe im Wartungsprozess bestimmt, wann ein Schlauch aus dem Betrieb genommen werden soll.
Siehe Wann sollten flüssige Kühlschläuche ersetzt werden?.
31. CJAN Flüssigkühlschlauchlösungen
CJAN bietet flüssige Kühlschlauchlösungen für Wärmemanagementanwendungen, bei denen flexible Kühlmittelverbindungen erforderlich sind.
Zu den relevanten Produktoptionen gehören:
Die geeignete Schlauchkonstruktion sollte entsprechend den Kühlmittel-, Druck-, Temperatur-, Durchfluss-, Verbindungskonfigurations- und Installationsanforderungen der Anwendung ausgewählt werden.
Weitere Informationen sind auf der CJAN Flüssigkühlung Anwendungsseite.
32. Schlussfolgerung
Die Inspektion flüssiger Kühlschläuche ist ein praktischer Teil der Aufrechterhaltung eines zuverlässigen Kühlsystems.
Die Inspektion sollte sich auf den Schlauchkörper, die Armaturen, die UQD-Anschlüsse, den Verlauf, den Biegeradius, die Leckage und die Umgebung der Anlage erstrecken.
Sichtprüfungen können Druck-, Dichtheits- oder Leistungsprüfungen nicht ersetzen, können jedoch einen frühen Hinweis darauf liefern, dass weitere Untersuchungen erforderlich sein könnten.
Bei KI-Rechenzentrumskühlsystemen hilft dieser Ansatz Wartungsteams, Probleme früher zu erkennen und den Zustand des Kühlmittelverteilungssystems besser zu kontrollieren.
Erfahren Sie mehr über CJAN Flüssigkeitskühlschlauchlösungen.
