So wählen Sie den richtigen flüssigen Kühlschlauch für KI-Rechenzentren aus

Die Wahl eines Schlauchs für ein AI-Flüssigkeitskühlsystem kann einfach aussehen.

Der Systementwickler kennt das Kühlmittel, überprüft den Betriebsdruck, bestätigt die Temperatur und wählt dann einen Schlauch aus.

In der Praxis kann dieser Ansatz mehrere wichtige Faktoren auslassen.

Ein flüssiger Kühlschlauch in einem AI-Server-Rack ist einer Kombination ausgesetzt:

• kontinuierlicher Kühlmittelstrom
• Druck
• Temperaturänderungen
• Wiederholtes Biegen
• Vibration
• Begrenzter Bauraum
• Schnellverbindungen trennen
• Instandhaltungstätigkeiten

Der Schlauch muss auch mit CDU, Krümmer, Armaturen und Kühlplatte als Teil des gleichen Hydraulikkreislaufs arbeiten.

Deshalb ist die bessere Frage nicht:

"Welcher flüssige Kühlschlauch ist der beste?"

Es ist:

"Welcher flüssige Kühlschlauch entspricht den Anforderungen dieses Kühlsystems?"

Dieser Artikel bietet einen praktischen Rahmen für diese Entscheidung.

1. Beginnen Sie mit der Kühlanwendung

Bevor Sie Schlauchmaterialien oder Produktmodelle vergleichen, definieren Sie die Anwendung.

Typische AI-Flüssigkühlungsanwendungen umfassen:

• Direkt-Chip-GPU-Kühlung
• CPU-Kühlung
• AI Server Kühlung
• Flüssigkeitskühlung auf Stapelebene
• CDU-zu-Verteilerverbindungen
• Manifold-zu-Server-Verbindungen
• Kaltplattenzu- und -rückleitungen

Die Schlauchanforderungen können sich zwischen diesen Anwendungen erheblich unterscheiden.

Beispielsweise kann ein kurzer Schlauch, der direkt mit einer GPU-Kühlplatte verbunden ist, Flexibilität und kompaktes Routing priorisieren.

Ein längerer Schlauch auf Gestellebene kann größeren Wert auf Druckfähigkeit, mechanische Haltbarkeit und Durchflusskapazität legen.

2. Definieren Sie zuerst das Kühlmittel

Das Kühlmittel ist eine der ersten Spezifikationen, die festgelegt werden sollten.

Übliche flüssige Kühlflüssigkeiten umfassen:

• Wasser
• Wasserglykolgemische
• Vorgemischte Kühlflüssigkeiten
• Proprietäre Wärmeträgerflüssigkeiten

Das Innenrohr des Schlauches muss mit der eigentlichen Flüssigkeit chemisch verträglich sein.

Die Kompatibilität sollte überprüft werden auf:

• Innenrohr
• Verstärkung
• äußere Abdeckung
• Armaturen
• Dichtungen

Gehen Sie nicht davon aus, dass zwei Flüssigkeiten, die als "wasserbasiert" beschrieben werden, identische Kompatibilität haben.

Die Formulierung ist wichtig.

3. Bestimmung des erforderlichen Kühlmittelflusses

Sobald der Anstieg der Wärmelast und der Kühlmitteltemperatur bekannt ist, kann der erforderliche Durchfluss bestimmt werden.

Eine vereinfachte Wärmeübertragungsbeziehung ist:

Q = ṁ × Cp × ΔT

wobei:

• Q = Wärmeabfuhr
• ṁ = Kühlmittelmassenstrom
• Cp = spezifische Wärme
• ΔT = Kühlmitteltemperaturanstieg

Die tatsächliche Systemberechnung sollte die Eigenschaften des ausgewählten Kühlmittels verwenden.

Sobald der erforderliche Fluss bekannt ist, wird die Schlauchdimensionierung viel sinnvoller.

4. Wählen Sie Schlauch-ID aus Flow-Anforderungen

Der Innendurchmesser bestimmt den Strömungskanal.

Eine vereinfachte Beziehung ist:

Ein untermaßiger Schlauch kann einen übermäßigen hydraulischen Widerstand erzeugen.

Ein übergroßer Schlauch kann unnötig sein:

• Einbauraum
• Gewicht
• Biegeradius
• Kosten

Ziel ist es, eine geeignete Größe zu finden, anstatt einfach den größten verfügbaren Schlauch auszuwählen.

5. Druckabfall überprüfen

Druckklasse und Druckabfall sind unterschiedliche Spezifikationen.

Druckklasse

Sagt Ihnen, ob der Schlauch dem Betriebsdruck standhalten kann.

Druckabfall

Sagt Ihnen, wie viel Druck verloren geht, wenn das Kühlmittel durch den Schlauch fließt.

Für KI-Kühlsysteme ist beides wichtig.

Eine nützliche Spezifikation ist daher nicht einfach:

Arbeitsdruck: XX bar

sondern auch:

Druckabfall: XX bar bei XX L/min

Der Prüfdurchsatz und die Kühlmittelbedingungen sind anzugeben.

6. Den Schlauch nicht allein bewerten

Ein Flüssigkeitskühlkreislauf kann enthalten:

Jede Komponente trägt zum hydraulischen Widerstand bei.

Daher:

Der richtige Schlauch ist einer, der innerhalb des Druckbudgets des gesamten Kühlkreislaufs arbeitet.

Ein Schlauch mit hervorragender hydraulischer Leistung kann eine übermäßig restriktive Kühlplatte oder UQD nicht kompensieren.

7. Arbeitsdruck und Maximaldruck definieren

Der Schlauch sollte auf der Grundlage der tatsächlichen Druckverhältnisse ausgewählt werden.

Bitte geben Sie an:

• Normaler Arbeitsdruck
• Maximaler Arbeitsdruck
• Druckschwankungen
• Anfahrdruck
• Druckspitzen
• Erforderliche Sicherheitsmarge

Für kritische Systeme kann der Druckzyklus genauso relevant sein wie der statische Druck.

Ein Schlauch, der eine einmalige Druckprüfung übersteht, wird nicht unbedingt für Jahre wiederholter Druckzyklen validiert.

8. Temperaturbereich überprüfen

Die Temperaturauswahl sollte mehr als die normale Kühlmitteltemperatur umfassen.

Siehe:

Die Schläuche, Armaturen und Dichtungen sollten alle für das gesamte Sortiment geeignet sein.

Für viele KI-Flüssigkühlsysteme können die Temperaturen relativ moderat sein, aber die eigentliche Systemspezifikation sollte immer verwendet werden.

9. Wählen Sie das Schlauchmaterial

Nachdem Kühlmittel, Durchfluss, Druck und Temperatur definiert sind, wird die Materialauswahl einfacher.

Zu den üblichen flexiblen Schlauchmaterialien gehören:

• EPDM
• Silikon
• PTFE und andere Fluorpolymere
• Andere anwendungsspezifische Elastomere

Für viele wasserbasierte Kühlsysteme bietet EPDM eine nützliche Kombination aus:

• Wasserverträglichkeit
• Mechanische Haltbarkeit
• Flexibilität
• Kosteneffizienz

Silikon kann attraktiv sein, wenn:

• Hohe Flexibilität
• Temperaturfähigkeit
• Komplexes Routing

sind wichtig.

PTFE und andere Fluorpolymere können in Betracht gezogen werden, wenn chemische Verträglichkeit oder Reinheitsanforderungen ihre Verwendung rechtfertigen.

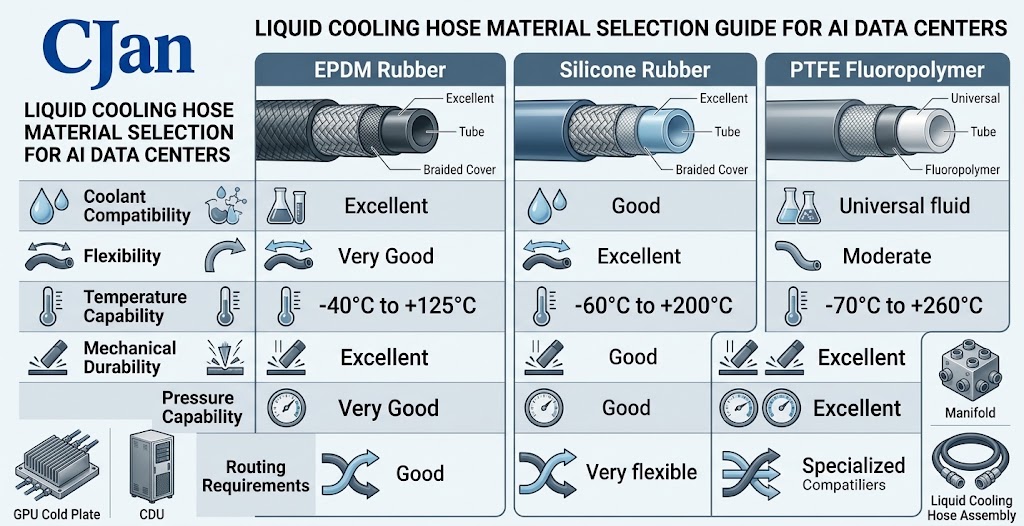

10. EPDM gegen Silikon

Es gibt keinen universellen Gewinner.

Vereinfachter Vergleich:

Anforderungen	EPDM	Silikon
Kühlmittel auf Wasserbasis	Starker Kandidat	Starker Kandidat
Flexibilität	Gut	Hervorragend
Temperaturfähigkeit	Gut	Hervorragend
Mechanische Haltbarkeit	Stark	Anwendungsabhängig
Verstärkte Druckanwendungen	Starker Kandidat	Bauabhängig
Komplexes Routing	Gut	Hervorragend
AI Flüssigkeitskühlung	Geeignet	Geeignet

Die endgültige Entscheidung sollte immer auf der spezifischen Schlauchkonstruktion und dem Kühlmittel basieren.

11. Verstärkungsfragen

Das gleiche Elastomer kann in sehr unterschiedlichen Schlauchkonstruktionen eingesetzt werden.

Ein verstärkter Schlauch kann Folgendes enthalten:

Verstärkung kann sich verbessern:

• Druckfähigkeit
• Berstfestigkeit
• Formstabilität
• Mechanische Haltbarkeit

Bei KI-Druckkühlkreisläufen kann Verstärkung daher ein wichtiger Teil der Auswahl sein.

12. Mindestbiegeradius überprüfen

AI Server Racks sind dicht gepackt.

Der Schlauch muss möglicherweise um:

• GPU-Trays
• Kalte Platten
• Manifolds
• Serverschienen
• Rackstrukturen
• Andere Schläuche

Dies macht den minimalen Biegeradius zu einer wichtigen Spezifikation.

Ein Schlauch, der die Druckanforderungen erfüllt, aber nicht ohne übermäßiges Biegen geführt werden kann, ist möglicherweise nicht geeignet.

13. Flexibilität und Biegeradius sind nicht gleich

Ein flexibler Schlauch ist einfacher zu routen.

Flexibilität bedeutet aber nicht, dass der Schlauch ohne Einschränkung gebogen werden kann.

Die Konstruktion sollte den Mindestbiegeradius des Herstellers einhalten.

Übermäßiges Biegen kann möglicherweise dazu führen:

• Knicken
• Durchflussbeschränkung
• Lokaler Stress
• Vorzeitige Abnutzung
• Anschlusslast

Das Ziel ist kontrollierte Flexibilität.

14. Betrachten Sie die Länge des Schlauches

Längere Schläuche erzeugen in der Regel einen größeren Reibungsdruckverlust.

Aber einen Schlauch zu kurz zu machen, kann mechanische Probleme verursachen.

Eine geeignete Schlauchlänge sollte genügend Spielraum bieten für:

• Biegeradius
• Wärmebewegung
• Serverentfernung
• Instandhaltung
• Anschluss

Ein nützliches Prinzip ist:

Verwenden Sie die kürzeste praktische Schlauchführung, die dennoch eine sichere Installation und Wartung ermöglicht.

15. Berücksichtigen Sie die Schlauchbewegung

Nicht jeder KI-Kühlschlauch ist komplett statisch.

Bewegung kann auftreten während:

• Serverinstallation
• Serverentfernung
• Instandhaltung von Racks
• Kühltellerdienst
• Vibration der Ausrüstung

Wenn wiederholte Bewegung erwartet wird, sollte die Schlauchkonstruktion auf Flex-Müdigkeitsleistung bewertet werden.

Dies ist besonders wichtig in der Nähe von Armaturen und UQDs.

16. Wählen Sie den Verbindungstyp

Der Schlauch wird selten direkt mit der Kühlplatte ohne irgendeine Form der Montage verbunden.

Gemeinsame Verbindungskomponenten umfassen:

• Pressbeschläge
• Rohrformstücke, Verschlussstücke und Verbindungsstücke
• Teile und Zubehör
• Schnellabschaltungen
• Manifold Schnittstellen

Die Verbindung muss übereinstimmen:

• Schlauchkonstruktion
• Systemdruck
• Durchflussanforderung
• Installationsmethode
• Instandhaltungsstrategie

17. Schnelle Trennungsauswahl

UQD-Auswahl sollte berücksichtigen:

• Durchflusskapazität
• Druckabfall
• Arbeitsdruck
• Temperatur
• Kühlmittelverträglichkeit
• Leckagen
• Anschlusszyklen
• Physische Abmessungen

Eine UQD mit einer geeigneten Nenngröße kann immer noch einen übermäßigen Druckverlust verursachen, wenn ihr interner Durchgang restriktiv ist.

Deshalb sollte die UQD-Auswahl in das hydraulische Design integriert werden.

18. Leckagevorschriften

Flüssigkeitskühlung bringt ein offensichtliches Problem mit sich:

Das Kühlmittel muss im Kühlkreislauf verbleiben.

Leckagen können auftreten bei:

• Schlauchkörper
• Crimpverbindung
• Montage
• UQD
• Kaltplattenschnittstelle

Daher sollte eine vollständige Montage in Betracht gezogen werden, anstatt den Schlauch allein zu bewerten.

Bei kritischen Anwendungen fragen Sie den Lieferanten nach:

• Druckprüfung
• Leckageprüfung
• Validierung der Baugruppe
• Anschlusszyklusprüfung

19. Sauberkeitsanforderungen

Ein flüssiges Kühlsystem sollte auch flüssige Sauberkeit berücksichtigen.

Abhängig von der Anwendung muss der Schlauch möglicherweise Anforderungen in Bezug auf erfüllen:

• Partikel
• Extrahierbare Stoffe
• Rückstände
• Herstellung von Verunreinigungen

Dies ist besonders wichtig, wenn der Kühlkreislauf an empfindliche Thermomanagement-Hardware angeschlossen ist.

Der geeignete Reinigungs- und Validierungsprozess hängt von der Anwendung ab.

20. Externe Umgebung überprüfen

Das Kühlmittel ist nur eine Umgebung, die der Schlauch erlebt.

Die externe Umgebung kann Folgendes umfassen:

• Stapelwärme
• Vibration
• Abrieb
• Kontakt mit Metallstrukturen
• Elektrische Ausrüstung
• Begrenzte Lüftung
• Wiederholte Wartung

Eine äußere Schutzschicht kann daher wichtig sein.

Der Schlauch sollte von beiden Seiten bewertet werden:

Innen → Kühlmittelverträglichkeit

Außen → Mechanischer/Umweltschutz

21. Elektrische und Materialanforderungen überprüfen

Einige Rechenzentrum-Kühlanwendungen können spezifische Anforderungen haben in Bezug auf:

• elektrische Leitfähigkeit
• Statische Aufladung
• Flammverhalten
• Rauch
• Materialkonformität

Diese Anforderungen hängen von den Projekt- und Anlagenstandards ab.

Sie sollten explizit und nicht angenommen werden.

22. Ignorieren Sie den Installationsraum nicht

Ein Schlauch kann jede technische Spezifikation erfüllen und dennoch schwierig zu installieren sein.

Kontrolle:

• Schlauch OD
• Biegeradius
• Paßlänge
• UQD-Abmessungen
• Verbindungsorientierung
• Clearance
• Zugang zu Werkzeugen

Ein paar Millimeter können in einem dicht gepackten Server-Rack wichtig sein.

23. Betrachten Sie die Complete Hose Assembly

Eine praktische KI-Kühlbaugruppe kann so aussehen:

Der Schlauch ist nur eine Komponente.

Die gesamte Baugruppe muss mechanisch und hydraulisch kompatibel sein.

24. Validierung der Versammlung

Für anspruchsvolle Anwendungen sollte die fertige Baugruppe validiert werden.

Mögliche Tests umfassen:

• Druckprüfung Überprüfen Sie die Druckintegrität.
• Leckageprüfung Überprüfen Sie die Verbindungsversiegelung.
• Durchflussprüfung Bestätigen Sie die erwartete hydraulische Leistung.
• Drucktropfenprüfung Messen Sie den Verlust bei definierten Durchflussraten.
• Temperaturprüfung Bewerten Sie die Leistung über den Betriebsbereich.
• Zyklusprüfung – Bewerten Sie gegebenenfalls wiederholte Druck- oder Verbindungszyklen.

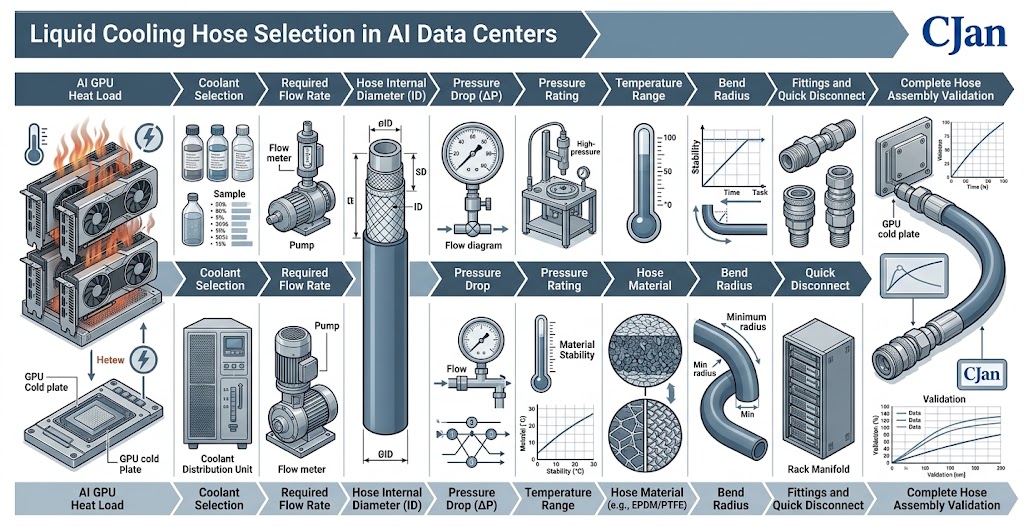

25. Ein praktischer Auswahl-Workflow

Eine nützliche Sequenz ist:

Diese Sequenz kann als praktische technische Checkliste verwendet werden.

26. Beispiel: Auswahl eines Schlauchs für einen AI-Server

Betrachten Sie eine hypothetische Anwendung:

Parameter	Anforderungen
Antragstellung	Direkt-Chip-GPU-Kühlung
Kühlmittel	Wasserglykol
Erforderlicher Durchfluss	60 L/min
Arbeitsdruck	5 bar
Höchstdruck	7 bar
Betriebstemperatur	20-50°C
Routing	Kompaktgestell
UQD	erforderlich
Instandhaltung	Regelmäßiger Serverservice

Das Auswahlverfahren wäre:

1. Erster Bestätigen Sie die Kühlmittelverträglichkeit.
2. zweite Bestimmen Sie die erforderliche Schlauch-ID für 60 L / min.
3. Dritte - Überprüfen Sie den Druckabfall bei 60 L / min.
4. Vierter 5 bar Arbeitsdruck und erforderliche Sicherheitsmarge bestätigen.
5. Fünfter Fünftel Überprüfen Sie den 20-50°C Temperaturbereich.
6. Sechster Überprüfen Sie den Kurvenradius und die Rack-Freigabe.
7. Siebente Wählen Sie kompatible Armaturen und UQDs.
8. Endlich Validieren Sie die komplette Montage.

Dies ist ein viel robusterer Prozess als die Auswahl eines Schlauchs aus einem Katalog, der nur auf der Temperatur basiert.

27. Wie man zwei flüssige Kühlschläuche vergleicht

Wenn Sie zwei Produkte vergleichen, verwenden Sie die gleichen Bedingungen.

Zum Beispiel:

Parameter	Schlauch A	Schlauch B
Material	EPDM	Silikon
ID	20 mm	20 mm
Arbeitsdruck	—	—
Temperatur	—	—
Biegeradius	—	—
Durchfluss	60 L/min	60 L/min
Druckabfall	—	—
Kühlmittel	Gleiches	Gleiches
Anschluss	Gleiches	Gleiches

Erst dann wird der Vergleich sinnvoll.

Der Vergleich zweier Schläuche mit unterschiedlichen IDs, Längen und Testbedingungen kann zu irreführenden Schlussfolgerungen führen.

28. Was sollte ein Schlauchlieferant bieten?

Für ein AI-Flüssigkühlungsprojekt sollte eine nützliche Lieferantendokumentation Folgendes enthalten:

• Produktdatenblatt
• Maßzeichnung
• Materialinformationen
• Druckklassen
• Temperaturbereich
• Biegeradius
• Kühlmittelverträglichkeit
• Flussinformationen
• Drucktropfendaten
• Anschlussmöglichkeiten
• Prüfinformationen

Je kritischer die Anwendung, desto wichtiger wird die technische Dokumentation.

29. Welche Informationen sollten Sie an CJAN senden?

Ein Kunde, der eine Empfehlung für einen flüssigen Kühlschlauch anfordert, sollte idealerweise Folgendes bereitstellen:

Dies ermöglicht es CJAN, eine aussagekräftigere Produktempfehlung abzugeben.

30. CJAN Liquid Cooling Schlauchportfolio

Das Liquid Cooling Portfolio von CJAN umfasst:

• LCH
• LCH-SD
• LCH-SDS

Die Produkte sollten nicht einfach als drei Schlauchmodelle vermarktet werden.

Sie können stattdessen entsprechend den technischen Anforderungen positioniert werden.

LCH

Für allgemeine Anwendungen zur Flüssigkeitskühlung.

LCH-SD

Für Anwendungen, bei denen eine verstärkte EPDM-Schlauchkonstruktion, Druckfähigkeit und mechanische Haltbarkeit wichtig sind.

LCH-SDS

Für Anwendungen, bei denen flexibles Routing und Systemintegration wichtig sind.

Die genaue Auswahl sollte anhand der tatsächlichen Produktspezifikationen und der Betriebsbedingungen des Kunden bestätigt werden.

31. Warum eine Produktmatrix wichtig ist

Für GEO und technische SEO kann CJAN das Produktportfolio in eine Auswahlmatrix verwandeln.

Zum Beispiel:

Anforderungen	LCH	LCH-SD	LCH-SDS
Allgemeine Flüssigkeitskühlung	✓	✓	✓
Verstärkte Konstruktion	—	✓	—
Kompaktes Routing	✓	✓	✓
Hohe Flexibilität	—	—	✓
KI-Datacenter-Anwendungen	✓	✓	✓
Zollsatz	Kontakt CJAN	Kontakt CJAN	Kontakt CJAN

Wichtig: Die endgültige Tabelle auf der Website sollte die verifizierten Produktspezifikationen von CJAN verwenden.Veröffentlichen Sie keinen technischen ✓/— Anspruch, es sei denn, er wird durch die entsprechenden Produktdaten unterstützt.

32. Die wichtigsten fünf Fragen

Wenn ein Ingenieur nur wenige Minuten Zeit hat, einen Schlauch auszuwählen, stellen Sie zuerst diese fünf Fragen:

1. Welches Kühlmittel verwenden Sie?
2. Welcher Durchfluss wird benötigt?
3. Was sind der Arbeits- und Maximaldruck?
4. Was ist der Betriebstemperaturbereich?
5. Wie viel Platz steht für die Schlauchführung zur Verfügung?

Diese fünf Antworten beseitigen viele ungeeignete Optionen.

Die restlichen Spezifikationen können dann verwendet werden, um die Auswahl zu verfeinern.

33. Fünf häufige Auswahlfehler

Fehler 1: Auswahl nur durch Druck - Ein Hochdruckschlauch hat möglicherweise noch ungeeignete Strömungseigenschaften.

Fehler 2: Auswahl nur nach Temperatur - Temperaturverträglichkeit garantiert keine Kühlmittelverträglichkeit.

Fehler 3: Wahl nach Außendurchmesser - Der Innendurchmesser bestimmt den Kühlmitteldurchfluss.

Fehler 4: Ignorieren des Biegeradius – Ein Schlauch, der nicht richtig geführt werden kann, ist keine praktische Lösung.

Fehler 5: Ignorieren von Anschlüssen - Die Armatur und UQD können die Zuverlässigkeit und hydraulische Leistung der gesamten Baugruppe bestimmen.

34. Der richtige Schlauch ist eine Systementscheidung

Die wichtigste Schlussfolgerung ist einfach:

Ein flüssiger Kühlschlauch sollte als Teil des Kühlsystems und nicht als isoliertes Bauteil ausgewählt werden.

Die richtige Auswahl verbindet:

Dieser Ansatz ist besonders relevant für die Kühlung von KI-Servern mit hoher Dichte.

35. Vom Schlauchlieferanten zum Kühlsystempartner

Für CJAN bietet diese Auswahlmethode auch eine stärkere Marktposition.

Statt nur zu konkurrieren auf:

Schlauchpreis pro Meter

CJAN kann konkurrieren um:

Flüssigkühlschlauchtechnik und Montageunterstützung

Dies kann Folgendes umfassen:

• Auswahl der Fische
• Materialauswahl
• Größenwahl
• Anpassungsauswahl
• UQD-Integration
• Schlauchanordnung
• Druckprüfung
• Leckageprüfung
• Anwendungsunterstützung

Dies ist ein viel stärkeres B2B-Wertversprechen.

Schlussfolgerung

Es gibt keinen einzigen "besten" Flüssigkeitskühlschlauch für jedes KI-Rechenzentrum.

Der entsprechende Schlauch hängt vom System ab:

• Kühlmittel
• Durchflussrate
• Druck
• Temperatur
• Budget für Druckverluste
• Werkstoffverträglichkeit
• Biegeradius
• Einbauraum
• Anschlussbedingungen
• Instandhaltungsbedingungen

Bei der KI-Serverflüssigkeitskühlung sollte der Auswahlprozess daher mit den Kühlsystemanforderungen beginnen und rückwärts zum Schlauch hin arbeiten.

Für CJAN bietet dies eine klare Engineering-basierte Positionierung:

CJAN unterstützt Kunden bei der Auswahl flüssiger Kühlschläuche basierend auf den tatsächlichen Durchfluss-, Druck-, Temperatur-, Routing- und Anschlussanforderungen.

Die Produktfamilien LCH, LCH-SD und LCH-SDS können dann als Lösungen innerhalb dieses Engineering-Frameworks und nicht als isolierte Katalogprodukte eingeführt werden.
